1 689 978 572 2014-06-06| Robert Bosch GmbH
Montaje | VLS 5140 | 113 es
3.4.4 Conexión eléctrica
! Los cables eléctricos deben ser conectados
por unelectricista. Para la conexión se aplica la
normaVDE 0100.
i Esquemas eléctricos, ver el cap. 10.
1. Aflojar los tornillos a la izquierda y a la derecha de la
parte superior de la unidad de manejo y retirarlos.
2. Quitar la cubierta protectora superior de la unidad
de manejo. El sistema de mando electrónico de la
plataforma elevadora está accesible.

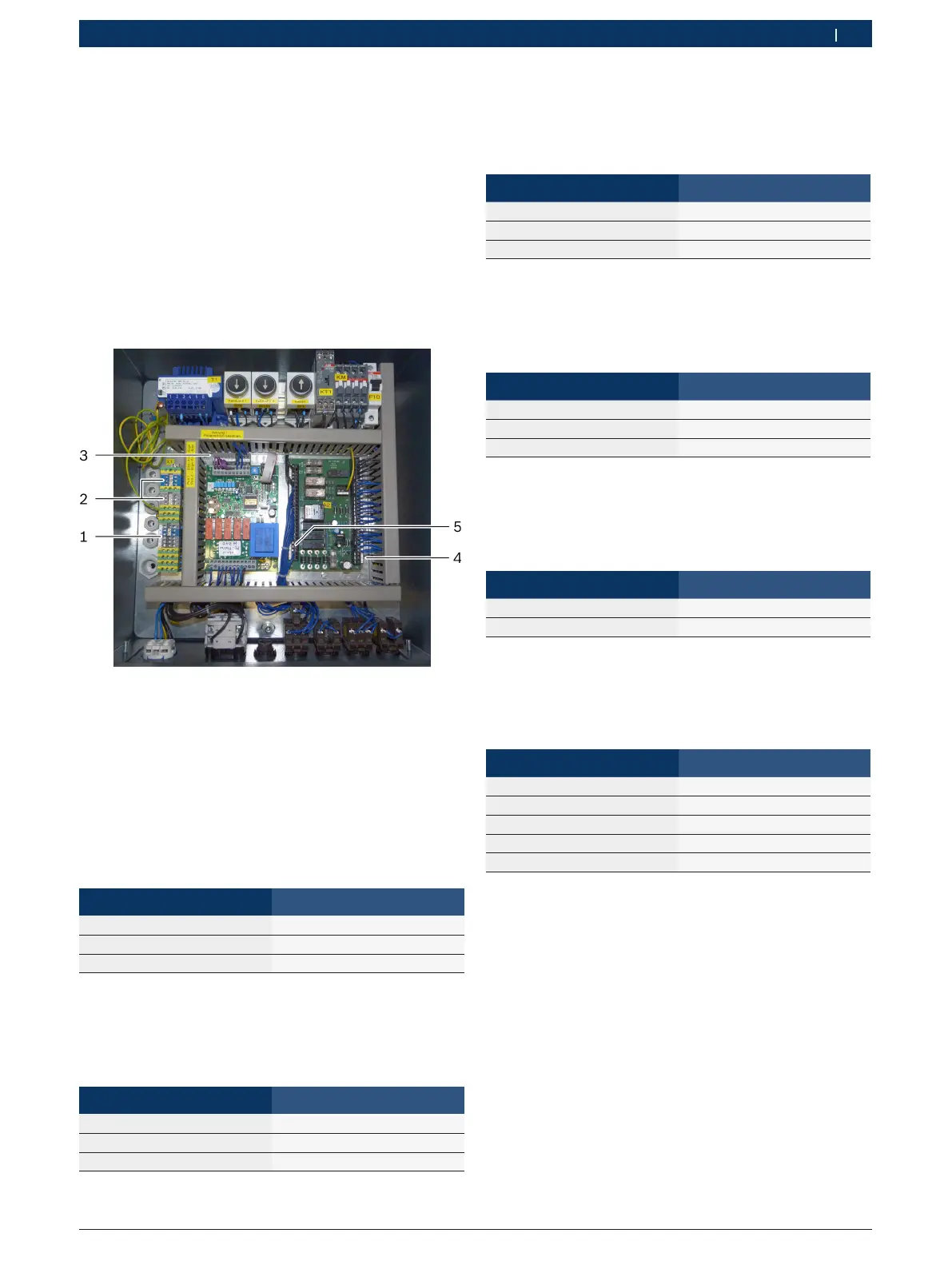

Fig. 9: Conexiones eléctricas en la unidad de mando
1 Alimentación de red
2 Iluminación de la calzada
3 Potenciómetro 1 y 2
4 Barrera de luz 1
5 Barrera de luz 2
Potenciómetro 1 (carril de rodadura 1)
Guiar los cables para el potenciómetro 1 a través de
un pequeño dispositivo de descarga de tracción y
conectarlos en la posición (3).
Cable Borne
Marrón 3
Blanco 4
Verde 5
Potenciómetro 2 (carril de rodadura 2)
Guiar los cables para el potenciómetro 2 a través de
un pequeño dispositivo de descarga de tracción y
conectarlos en la posición (3).
Cable Borne
Verde 6
Blanco 7
Marrón 8
Barrera de luz 1
Guiar el cable para la barrera de luz 1 a través de
un pequeño dispositivo de descarga de tracción y
conectarlo en la posición (4).
Cable Borne
Marrón 1
Azul 2
Negro 3
Barrera de luz 2
Guiar el cable para la barrera de luz 2 a través de
un pequeño dispositivo de descarga de tracción y
conectarlo en la posición (5).
Cable Borne
Marrón 64
Azul 65
Negro 66
Iluminación de la calzada
Guiar los cables para la iluminación de la calzada a
través de cuatro pequeños dispositivos de descarga
de tracción y conectarlos en la posición (2).
Cable Borne
Negro Gris (fase)
Negro Azul (conductor cero)
Alimentación de red
Guiar el cable para la alimentación de red a través
del dispositivo grande de descarga de tracción y
conectarlo en la posición (1).
Cable Borne
Fase L1 Gris (L1)
Fase L2 Gris (L2)
Fase L3 Gris (L3)
Conductor cero Azul (N)
Conductor de protección Amarillo-verde (PE)
Conductor de protección
Comprobar los conductores de protección.
