1 689 978 572 2014-06-06| Robert Bosch GmbH
176 | VLS 5140 | Inledningsv
2. Inledning
2.1 Giltighet för detta dokument
Detta dokument beskriver installation och första idrift-
tagning av Bosch billyftar:
R VLS 5140
R VLS 5140 A
R VLS 5140 L
R VLS 5140 LA
Det handlar i alla dessa fall om elektrohydrauliskt
drivna billyftar av saxmodell.
De enskilda typerna skiljer sig åt i utrustning
(frihjulslyft, glidplatta för axelmätningar).
i Billyftens funktionssätt och drift beskrivs i till-
hörande originalbruksanvisningar.
Varianter för montering på resp. i golvet
De omnämnda billyftarna kan fås i två olika varianter:
R Variant för montering på golvet
R Variant för försänkt montering i golvet
Varianten för montering i golvet är avsedd för nedsänkt
inbyggnad så att vagnsspåren ligger jäms med golvet.
Varianten som är försänkt i golvet har andra bottenplat-
tor och levereras med 2 påkörningsklaffar i stället för
2påkörningsramper.
2.2 Montering av annan person
Denna monteringsanvisning liksom anvisningarna i den
bifogade originalbruksanvisningen måste följas. Om bil-
lyften inte ställs upp genom kundtjänsten eller genom
ett av auktoriserat serviceföretag, måste billyftens
säkerhet därefter kontrolleras av en -kundtjänst eller av
ett av BoschBoschBoschBosch auktoriserat servicefö-
retag.
Denna säkerhetskontroll består av följande tjänster:
R Elektrisk funktionskontroll och provkörning enligt .
R Undersökning av de enskilda enheterna och av kom-
ponenter.
R Anteckning i journalen enligt BGG945BGG945-1.
R Instruktion (säkerhet och handhavande).
i Om denna säkerhetskontroll ej sker, ikläder sig till-
verkaren inget ansvar och garantin upphör att gälla.
2.3 Transportanvisningar
2.3.1 Packstyck
Billyften levereras på följande sätt:
Typ Packstyck Mått
[cm]
Vikt
[kg]
VLS 5140 2 st lösa 500 x 70 x 30 2000
1 st pall 80 x 60 x 100
VLS 5140 A 2 st lösa 500 x 70 x 30 2000
1 st pall 80 x 60 x 100
VLS 5140 L 2 st lösa 500 x 70 x 30 2100
1 st pall 80 x 60 x 100
VLS 5140 LA 2 st lösa 500 x 70 x 30 2100
1 st pall 80 x 60 x 100
2.3.2 Intern transport
För den interna transporten ska användaren ställa en
gaffeltruck till förfogande. Tyngdpunkt och transport-
punkter är markerade på förpackningarna.
X

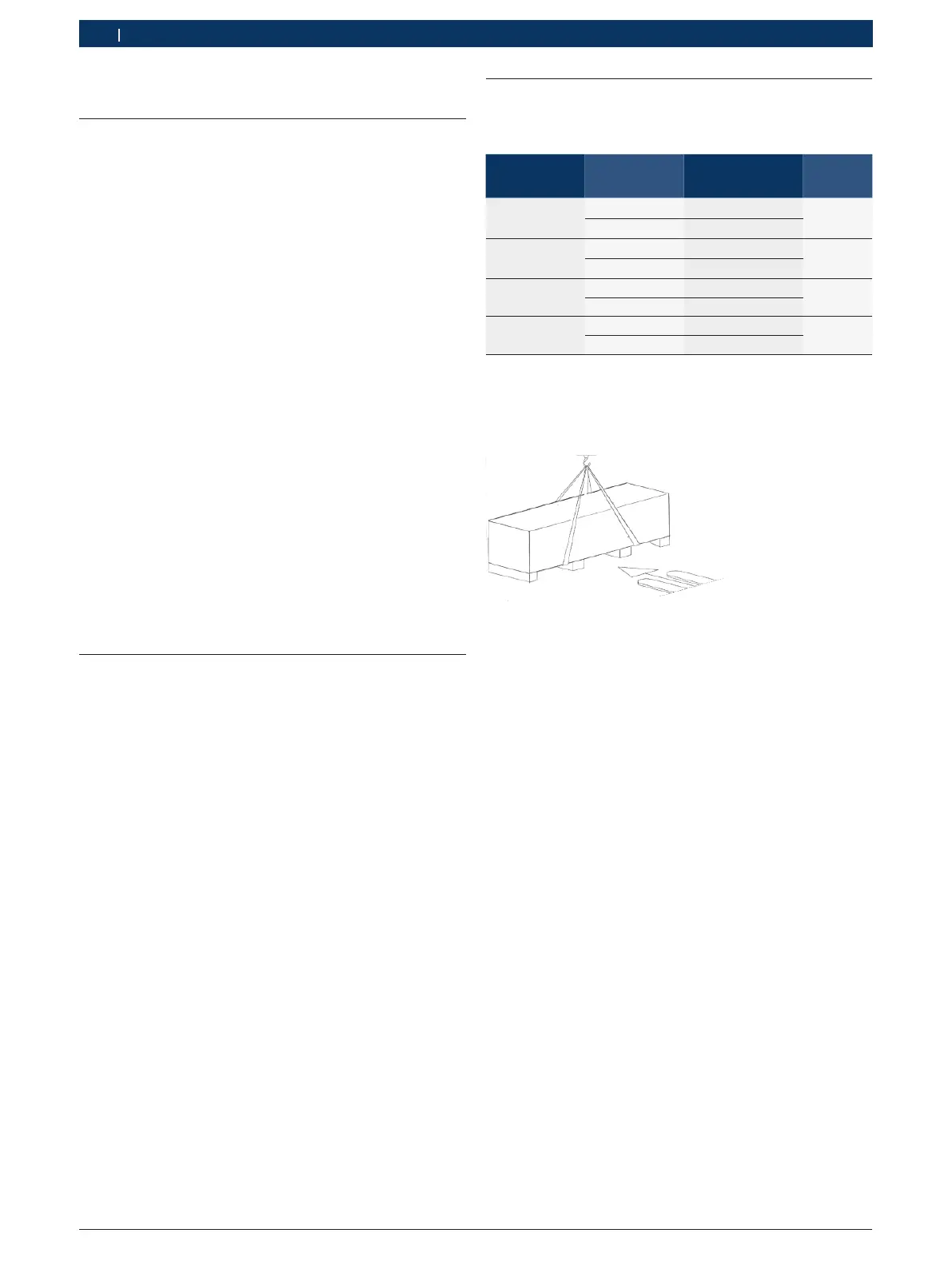

Fig. 1: Förpackningens tyngdpunkt (exempel)
