6 | VLS 5140 | Einleitungde
2. Einleitung
2.1 Gültigkeit dieses Dokuments
Dieses Dokument beschreibt die Installation und Erstin-
betriebnahme folgender Bosch Hebebühnen:
R VLS 5140
R VLS 5140 A
R VLS 5140 L
R VLS 5140 LA
Es handelt sich in allen Fällen um Scheren-Hebebühnen
mit elektrohydraulischem Antrieb.
Die einzelnen Typen unterscheiden sich in der Ausstat-
tung (Radfreiheber, Schiebeplatte für Achsvermessung).
i Funktionsweise und Betrieb der Hebebühnen sind
in den dazugehörigen Originalbetriebsanleitungen
beschrieben.
Überflur- und Unterflur-Variante
Die genannten Hebebühnen sind jeweils in zwei Varian-
ten erhältlich:
R Überflur-Variante
R Unterflur-Variante
Die Unterflur-Variante ist für einen versenkten Einbau
vorgesehen, so dass die Fahrschienen bodeneben sind.
Die Unterflur-Variante besitzt andere Grundplatten
und wird mit 2 Auffahrklappen statt 2 Auffahrrampen
geliefert.
2.2 Montage durch Dritte
Diese Montageanleitung sowie die Hinweise in der bei-
liegenden Originalbetriebsanleitung müssen zwingend
beachtet werden. Wird die Hebebühne nicht durch
den Bosch Kundendienst oder eine durch Bosch auto-
risierte Servicestelle aufgestellt, muss die Hebebühne
anschließend einer Sicherheitsabnahme durch einen
Bosch-Kundendienst oder eine durch Bosch autorisierte
Servicestelle unterzogen werden.
Diese Sicherheitsabnahme beinhaltet folgende Leistun-
gen:
R Elektrische Funktionsprüfung und Probelauf nach
BGG945.
R Untersuchung der einzelnen Baugruppen und von
Komponenten.
R Prüfbucheintrag nach BGG945-1.
R Einweisung (Sicherheit und Bedienung).
i Erfolgt diese Sicherheitsabnahme nicht, so erlischt
jeglicher Gewährleistungsanspruch und die Haftung.
2.3 Transporthinweise
2.3.1 Packstücke
Die Hebebühne wird wie folgt angeliefert:
Typ Packstücke Abmessungen
[cm]
Gewicht
[kg]
VLS 5140 2 x lose 500 x 70 x 30 2000
1 x Palette 80 x 60 x 100
VLS 5140 A 2 x lose 500 x 70 x 30 2000
1 x Palette 80 x 60 x 100
VLS 5140 L 2 x lose 500 x 70 x 30 2100
1 x Palette 80 x 60 x 100
VLS 5140 LA 2 x lose 500 x 70 x 30 2100
1 x Palette 80 x 60 x 100
2.3.2 Interner Transport
Für den internen Transport ist vom Betreiber ein Ga-
belstapler bereitzustellen. Schwerpunkt und Transport-
punkte sind auf den Verpackungen markiert.
X

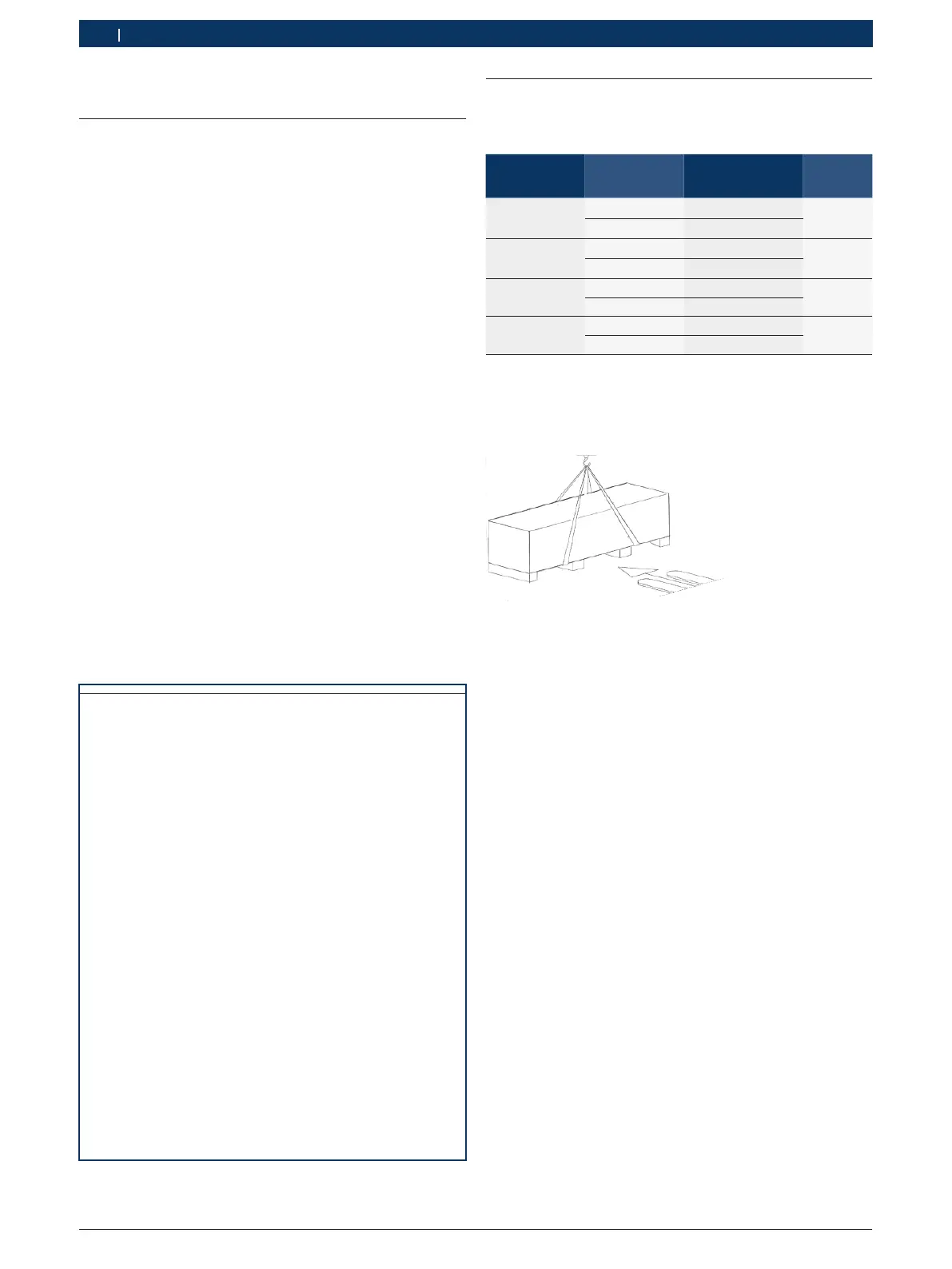

Fig. 1: Schwerpunkt der Verpackung (Beispiel)
