152 | VLS 5140 | Montaggioit
3.10.3 Livellamento della posizione inferiore
1. Premere il tasto "Abbassamento" (u) e abbassare
completamente la guida di accesso.
2. Caricare la guida di accesso (veicolo di dimensioni
medie).
3. Controllare la guida di accesso:
$ Tra il bordo inferiore della guida di accesso e
le fondamenta deve esserci ca. 1 cm di spazio
libero.
$ Ogni guida di accesso deve essere in bolla nel
senso longitudinale e trasversale.
! Per un controllo preciso dell'allineamento
è necessario utilizzare una livella.
Se necessario:
4. Sollevare la guida di accesso.
5. Regolare in altezza i paracolpi in gomma regolati in
modo errato.

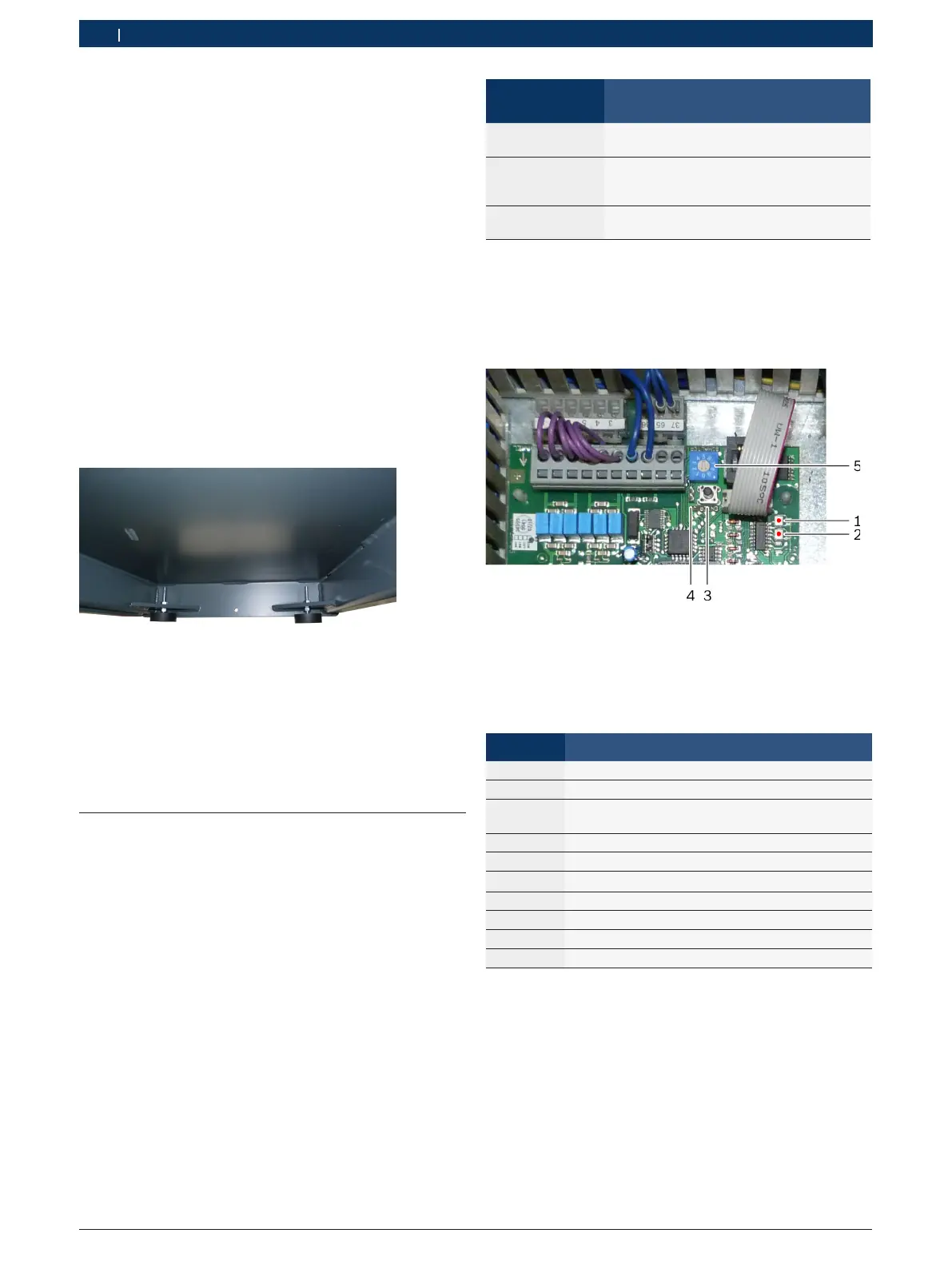

Fig. 19: Paracolpi in gomma regolabili in altezza
6. Indietro alla fase 1.
Dopo che tutti i paracolpi in gomma sono regolati in
modo corretto:
7. Sollevare la guida di accesso.
8. Serrare di nuovo i dadi su tutti i paracolpi in gomma.
3.11 Regolazione dei punti di
disinserimento
! I punti di disinserimento regolati di fabbrica devono
essere controllati alla prima messa in funzione ed
eventualmente corretti.
3.11.1 Punto di disinserimento
La piattaforma di sollevamento viene regolata e sorve-
gliata con un comando elettronico. I punti di disinseri-
mento per la guida di accesso possono essere stabiliti
in autonomia.
3.11.2 Elementi di comando sulla scheda
diregolazione
Fig. 20: Elementi di comando sulla scheda di regolazione
1 LED per la guida di accesso 1 (rosso/verde)
2 LED per la guida di accesso 2 (rosso/verde)
3 Tasto di conferma (INVIO)
4 Jumper J1 (posizione normale: aperto)
5 Selettore programma (vedere tabella)
Programma Azione
0 Posizione base esercizio di marcia
1 Regolare il punto di disinserimento inferiore
2 Compensare la differenza di altezza delle guide
di accesso
3 Regolare il punto di disinserimento superiore
4 Spostamento di posizionamento
5 Spostamento di posizionamento
6 Regolare l'altezza di sicurezza "protezione piedi"
7 Test: sensore di movimento
8 Test: contatti, avvisatore acustico, EEPROM dati
9 Lettura della memoria guasti
3.11.3 Regolazione dei punti di disinserimento
! Durante i processi di regolazione non è presente il
disinserimento terminale automatico. Tenere in con-
siderazione un'incidenza di ca. 5 mm.
¶ Verificare i requisiti:
$ Le guide di accesso sono livellate.
$ I paracolpi in gomma sono regolati.
$ I sensori di movimento sono regolati in modo
corretto.
Punto di
disinserimento
Posizione
Punto di disinseri-
mento superiore
Il bordo superiore della guida di accesso si
trova max. 1830 mm sopra le fondamenta.
Altezza di sicu-
rezza "protezione
piedi"
Il bordo inferiore della guida di accesso si
trova 200 – 250 mm sopra le fondamenta.
Punto di disinseri-
mento inferiore
La guida di accesso poggia sulle fonda-
menta con i paracolpi in gomma.
i I valori memorizzati vengono preservati anche
con il disinserimento dell’alimentazione elettrica.
