3.4.4 Elektrischer Anschluss
! Die elektrischen Leitungen müssen von einem
Elektrofachmann angeschlossen werden. Grundlage
hierfür ist die VDE 0100.
i Stromlaufpläne siehe Kap. 10.
1. Schrauben links und rechts oben an der Bedienein-
heit lösen und entfernen.
2. Obere Abdeckhaube der Bedieneinheit abnehmen.
Die elektronische Steuerung der Hebebühne ist jetzt
zugänglich.

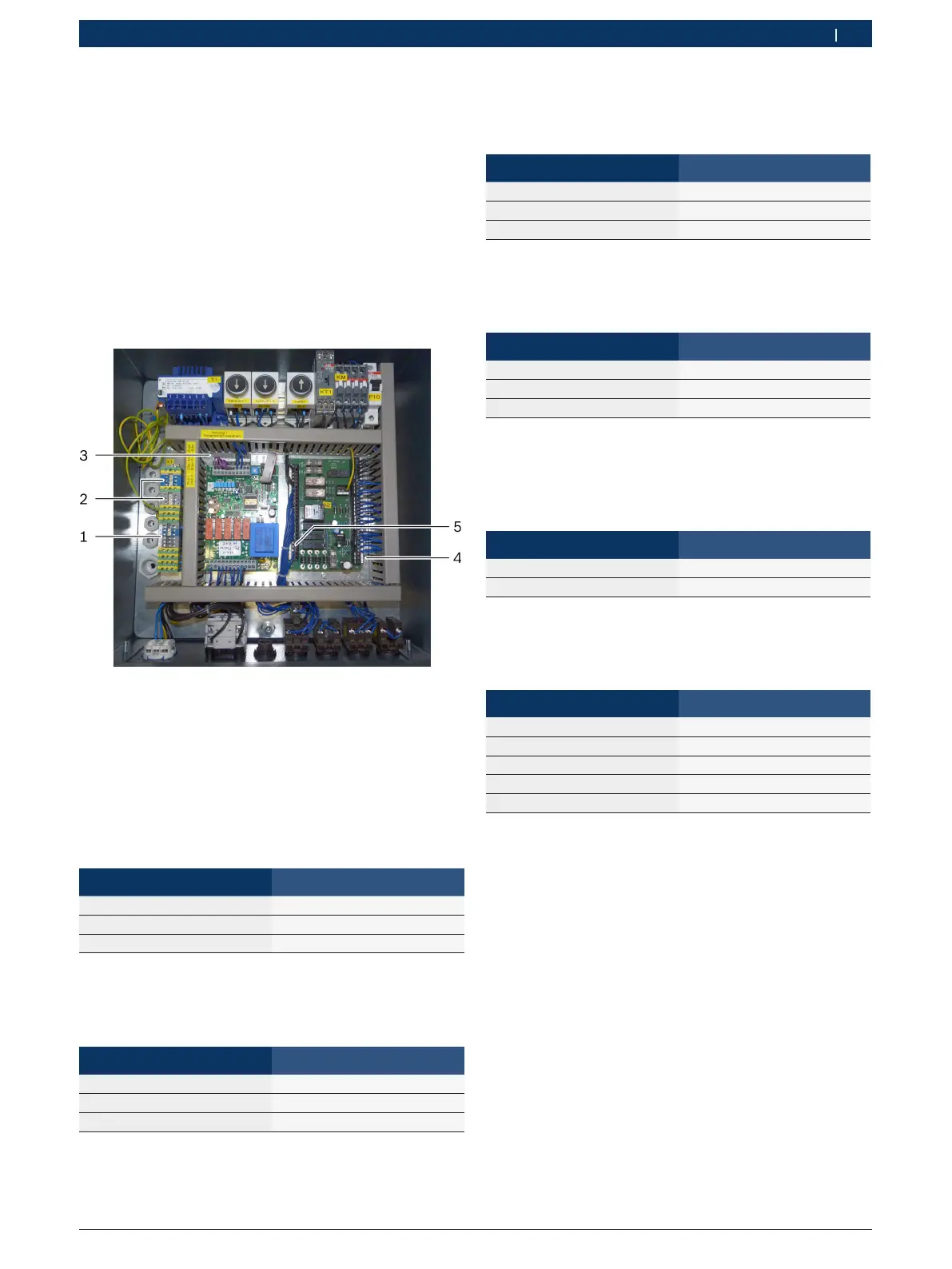

Fig. 9: Elektrische Anschlüsse in der Bedieneinheit
1 Netzeinspeisung
2 Fahrbahnbeleuchtung
3 Potentiometer 1 und 2
4 Lichtschranke 1
5 Lichtschranke 2
Potentiometer 1 (Fahrschiene 1)
¶ Leitungen für Potentiometer 1 durch eine kleine Zug-
entlastungen führen und an Position (3) anschließen.
Leitung Klemme
Braun 3
Weiß 4
Grün 5
Potentiometer 2 (Fahrschiene 2)
¶ Leitungen für Potentiometer 2 durch eine kleine Zug-
entlastungen führen und an Position (3) anschließen.
Leitung Klemme
Grün 6
Weiß 7
Braun 8
Lichtschranke 1
¶ Leitung für Lichtschranke 1 durch eine kleine Zugent-
lastung führen und an Position (4) anschließen.
Leitung Klemme
Braun 1
Blau 2
Schwarz 3
Lichtschranke 2
¶ Leitung für Lichtschranke 2 durch eine kleine Zugent-
lastung führen und an Position (5) anschließen.
Leitung Klemme
Braun 64
Blau 65
Schwarz 66
Fahrbahnbeleuchtung
¶ Leitungen für die Fahrbahnbeleuchtung durch vier
kleine Zugentlastungen führen und an Position (2)
anschließen.
Leitung Klemme
Schwarz Grau (Phase)
Schwarz Blau (Nullleiter)
Netzeinspeisung
¶ Leitung für Netzeinspeisung durch die große Zugent-
lastung führen und an Position (1) anschließen.
Leitung Klemme
Phase L1 Grau (L1)
Phase L2 Grau (L2)
Phase L3 Grau (L3)
Nullleiter Blau (N)
Schutzleiter Gelb-grün (PE)
Schutzleiter
¶ Schutzleiter prüfen.
