Pneumatická soustava | VLS 5140 | 325 cs
8. Pneumatická soustava
8.1 Zvedací plošiny bez přízvedů

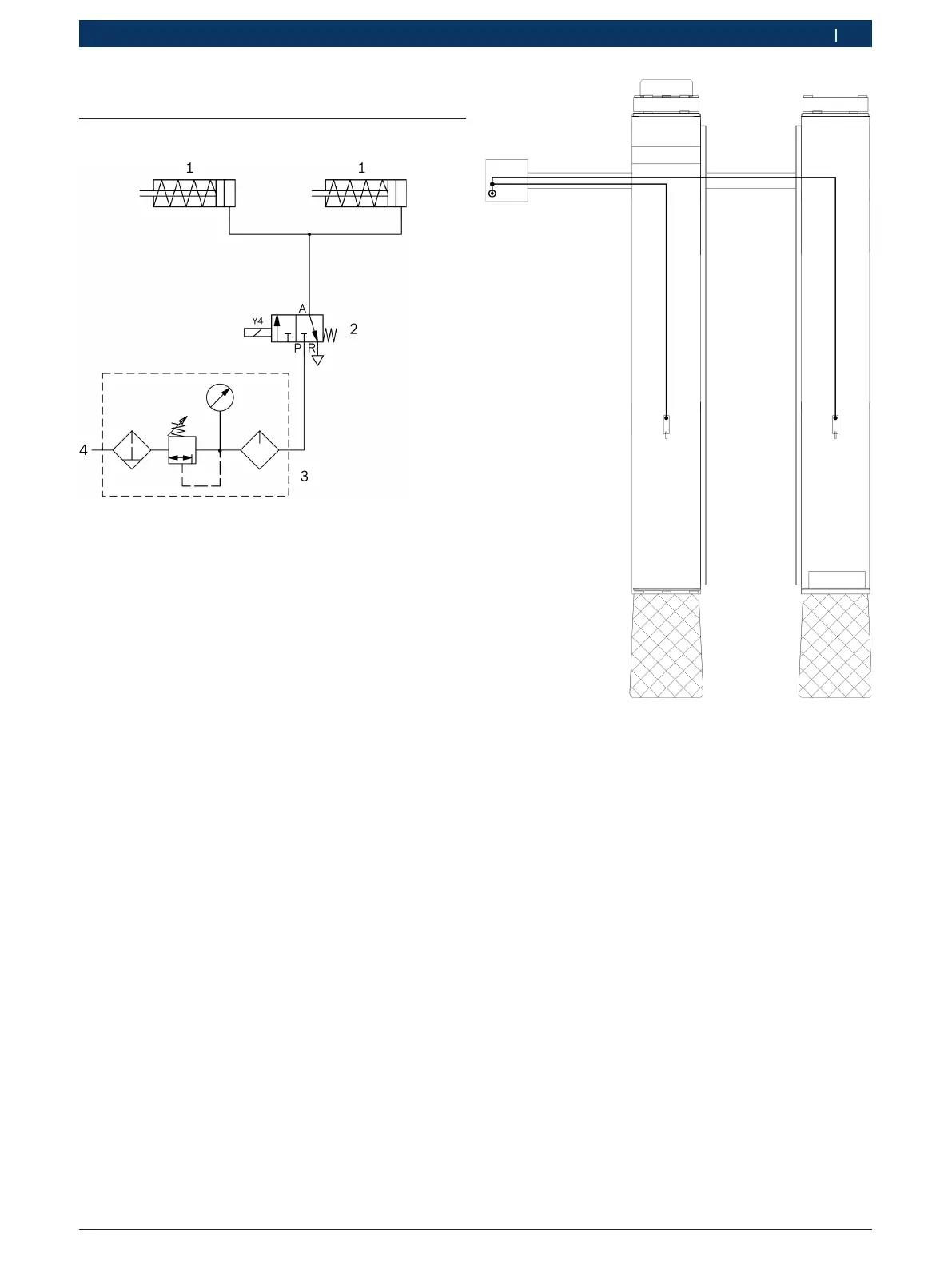

Obr. 32: Schéma zapojení pneumatiky
1 Odjišťovací válec plošiny
2 Pneumatický ventil (3/2-cestný ventil)
3 Pneumatická regulační jednotka (zajišťuje zákazník)
4 Vstup stlačeného vzduchu (zajišťuje zákazník)
! Provozní tlak: 8 – 10 bar.
Obr. 33: Schéma pneumatického rozvodu
