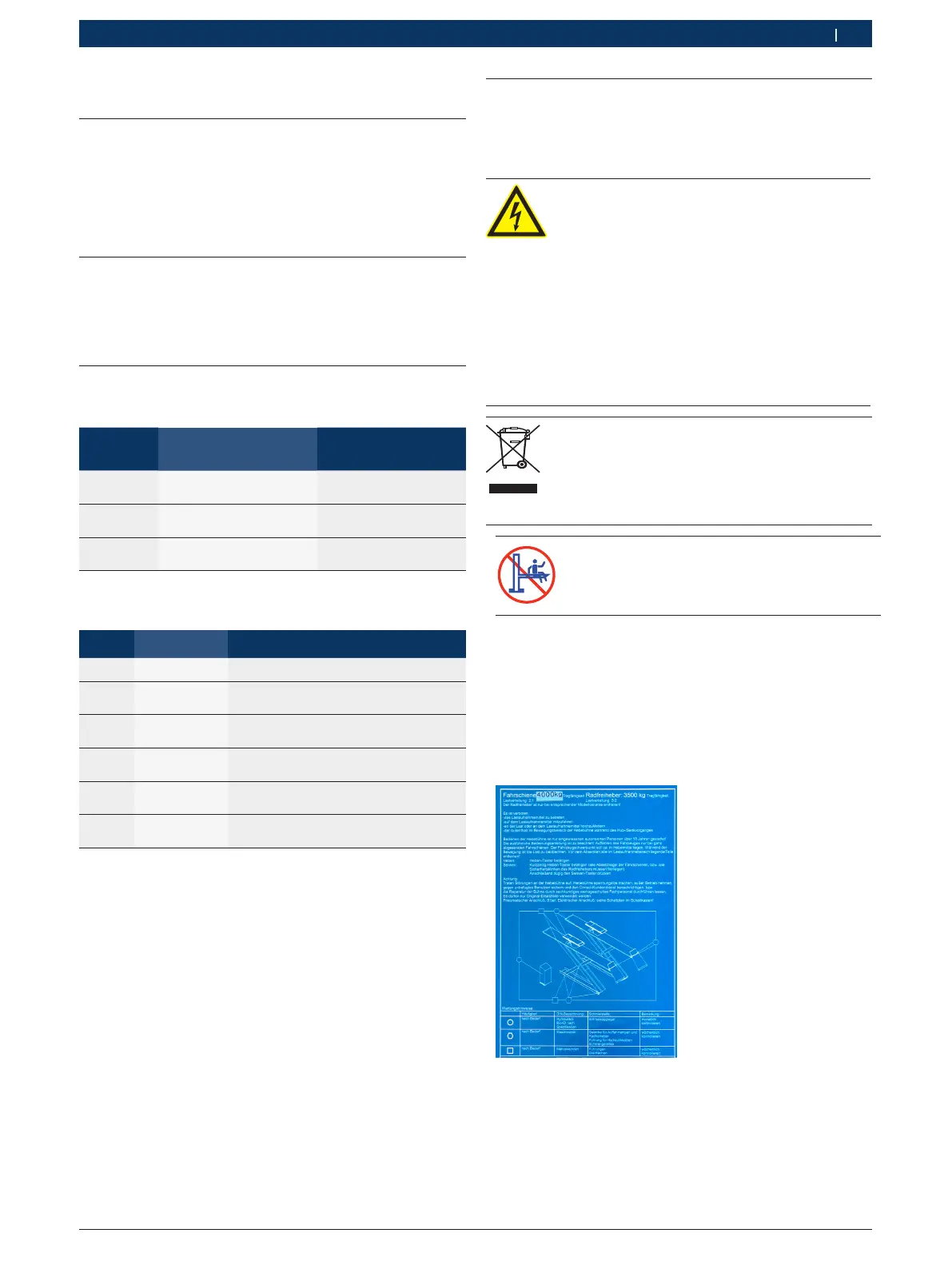

Verwendete Symbolik | VLS 5140 | 5 de
1. Verwendete Symbolik
1.1 In der Dokumentation
1.1.1 Warnhinweise – Aufbau und Bedeutung
Warnhinweise warnen vor Gefahren für den Benutzer oder
umstehende Personen. Zusätzlich beschreiben Warnhin-
weise die Folgen der Gefahr und die Maßnahmen zur Ver-
meidung. Warnhinweise haben folgenden Aufbau:
Warn-
symbol
SIGNALWORT – Art und Quelle der Gefahr!
Folgen der Gefahr bei Missachtung der aufge-
führten Maßnahmen und Hinweise.
¶ Maßnahmen und Hinweise zur Vermeidung
der Gefahr.
Das Signalwort zeigt die Eintrittswahrscheinlichkeit sowie
die Schwere der Gefahr bei Missachtung:
Signalwort Eintrittswahr-
scheinlichkeit
Schwere der Gefahr
bei Missachtung
GEFAHR Unmittelbar drohende
Gefahr
Tod oder schwere
Körperverletzung
WARNUNG Mögliche drohende
Gefahr
Tod oder schwere
Körperverletzung
VORSICHT Mögliche gefährliche
Situation
Leichte
Körperverletzung
1.1.2 Symbole – Benennung und Bedeutung
Symbol Benennung Bedeutung
!
Achtung Warnt vor möglichen Sachschäden.
i
Information Anwendungshinweise und andere
nützliche Informationen.
1.
2.
Mehrschrittige
Handlung
Aus mehreren Schritten bestehende
Handlungsaufforderung.
e
Einschrittige
Handlung
Aus einem Schritt bestehende
Handlungsaufforderung.

Zwischen-
ergebnis
Innerhalb einer Handlungsaufforderung
wird ein Zwischenergebnis sichtbar.
"
Endergebnis Am Ende einer Handlungsaufforderung
wird das Endergebnis sichtbar.
GEFAHR – Stromführende Teile beim Öffnen
von VLS 5140!
Verletzungen, Herzversagen oder Tod durch
Stromschlag beim Berühren von stromführen
-
den Teilen (z. B. Hauptschalter, Leiterplatten).
¶
An elektrischen Anlagen oder Betriebs-
mitteln dürfen nur Elektrofachkräfte oder
unterwiesene Personen unter Leitung und
Aufsicht einer Elektrofachkraft arbeiten.
¶
Vor dem Öffnen von VLS 5140 vom Span-
nungsnetz trennen.
Entsorgung
Elektro- und Elektronik-Altgeräte einschließ
-
lich Leitungen und Zubehör sowie Akkus und
Batterien müssen getrennt vom Hausmüll ent
-
sorgt werden.
1.2 Auf dem Produkt
! Alle Warnzeichen auf den Produkten beachten und in
lesbarem Zustand halten.
Das Mitfahren von Personen auf den Fahr
-
schienen oder im Fahrzeug ist verboten.
Hinweise zur Lastverteilung
Bei maximaler Traglast darf folgende Lastverteilung
vorne/hinten nicht überschritten werden:
R Fahrschiene: 2 : 1
R Radfreiheber: 3 : 2
Kurz-Bedienungsanleitung
R Tragfähigkeit
R Lastverteilung
R Sicherheitshinweise
R Bedienung
R Wartungshinweise
