1 689 978 572 2014-06-06| Robert Bosch GmbH
Montáž | VLS 5140 | 305 cs
2.4.3 Pořízení chemických kotev
Chemické kotvy nejsou součástí dodávky, musí je zajistit
provozovatel.
Doporučené chemické kotvy:
Požadavky Označení, hodnota
Počet 28 ks
Typ Hilti HVA/HAS-M16x125
Délka kotevního šroubu Viz obr. 3
Tloušťka podkladového materiálu
min.
210 mm
Hloubka vývrtu min. 125 mm
Hloubka kotvení 125 mm
Vrták Ø 18 mm
Utahovací moment 80 Nm
i Lze použít i jiné výrobní značky, pokud jsou
schváleny stavebním dozorem pro použití v tlakové
a tažné zóně betonu. Dbejte montážních předpisů
výrobce hmoždinek!
i Chemická kotva se musí uchytit v podkladním
betonu. Délku kotevního šroubu je třeba volit
vzávislosti na skladbě podlahy nad podkladním
betonem:
s
t
g
h
L
B

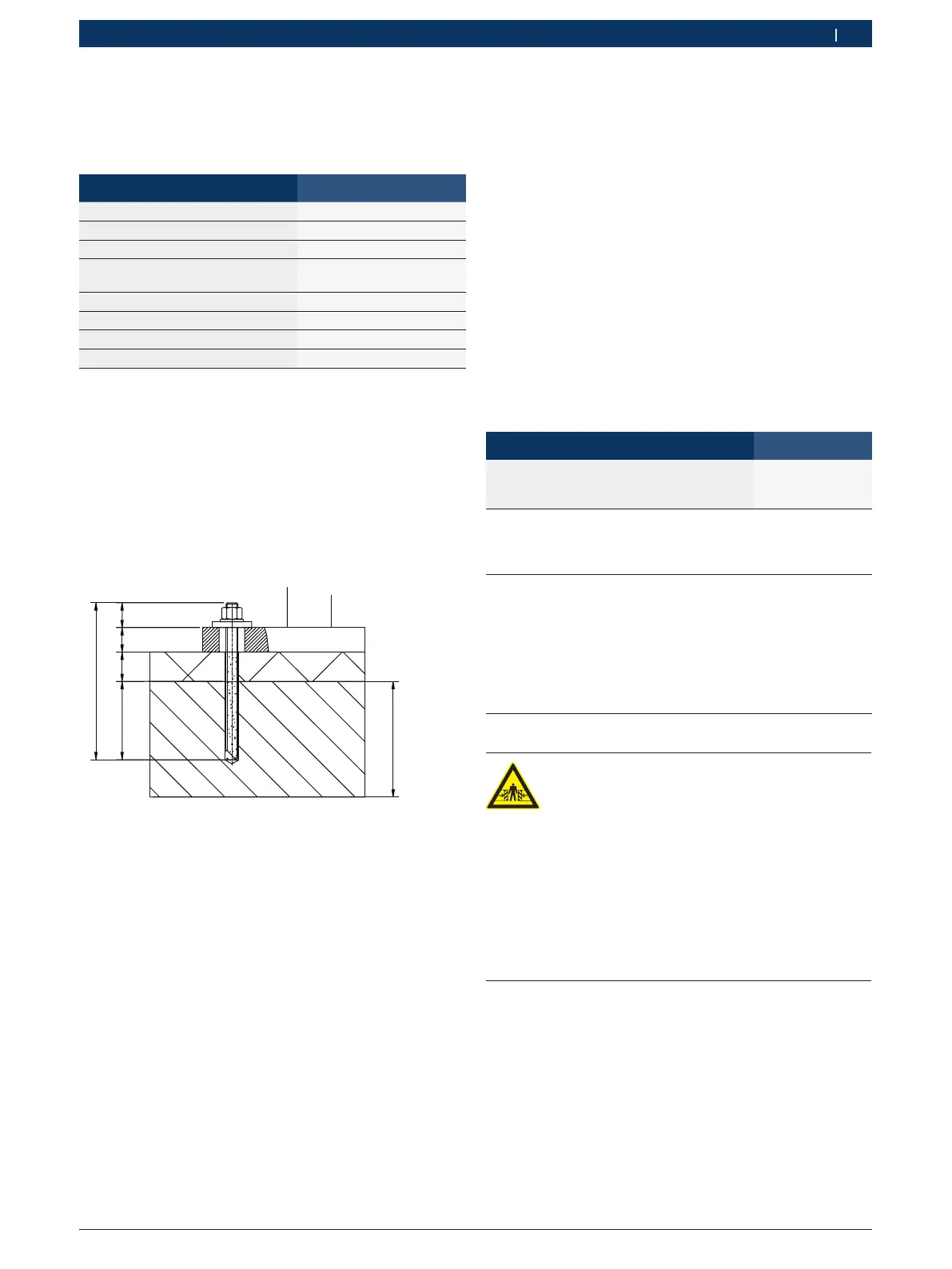

Obr. 3: Výpočet délky kotevního šroubu
L Délka kotevního šroubu
g Viditelná délka závitu
t Tloušťka základové desky sloupu zvedací plošiny
s Tloušťka podlahové mazaniny včetně dlaždic
h Hloubka kotvení (podle požadavku výrobce hmoždinek)
B Tloušťka betonu (viz kap. 2.4.2)
Hloubka kotvení h a hloubka vývrtu h+s jsou předepsány
výrobcem hmoždinek. Z toho vyplývá délka kotevního
šroubu minimálně L = h + s + t + g.
2.4.4 Elektrické připojení
¶ Zajistěte přívod elektřiny až k místu instalace.
! Elektrické připojení musí být zajištěno
provozovatelem.
2.4.5 Instalace přívodu stlačeného vzduchu
¶ Zajistěte přívod stlačeného vzduchu až k místu
instalace.
! Stlačený vzduch musí být veden přes regulační
jednotku, která se nachází v blízkosti zvedací plošiny.
i Regulační jednotka není obsahem dodávky zvedací
plošiny.
Vhodná regulační jednotka:
Konstrukční díl / komponenta Objednací číslo
Regulační jednotka 0–10 bar, kompletní
(odlučovač vody, filtr, redukční ventil,
olejová maznice)
1 692 872 365
3. Montáž
3.1 Definice
Komponenty zvedací plošiny jsou popsány v originálním
návodu k obsluze.
i Výrazy "vlevo", "vpravo", "vpředu" a "vzadu" jsou
vztaženy na směr jízdy vozidla.
3.2 Upozornění na nebezpečí
NEBEZPEČÍ – Chybná montáž zvedací plošiny!
Při zvedání během práce na vozidle a při
spouštění existuje riziko usmrcení nebo pora-
nění, pokud by došlo k pádu nebo převržení
vozidla.
¶ Montáží pověřte pouze servis Bosch nebo
autorizovaná servisní střediska podle poža-
davků tohoto montážního návodu.
¶ Montáž provádějte pouze za splnění všech
předpokladů a při zaručení kompletnosti
dodávky.
