200 | VLS 5140 | Hydraulsystemsv
9. Hydraulsystem
9.1 Billyftar utan frihjulslyft

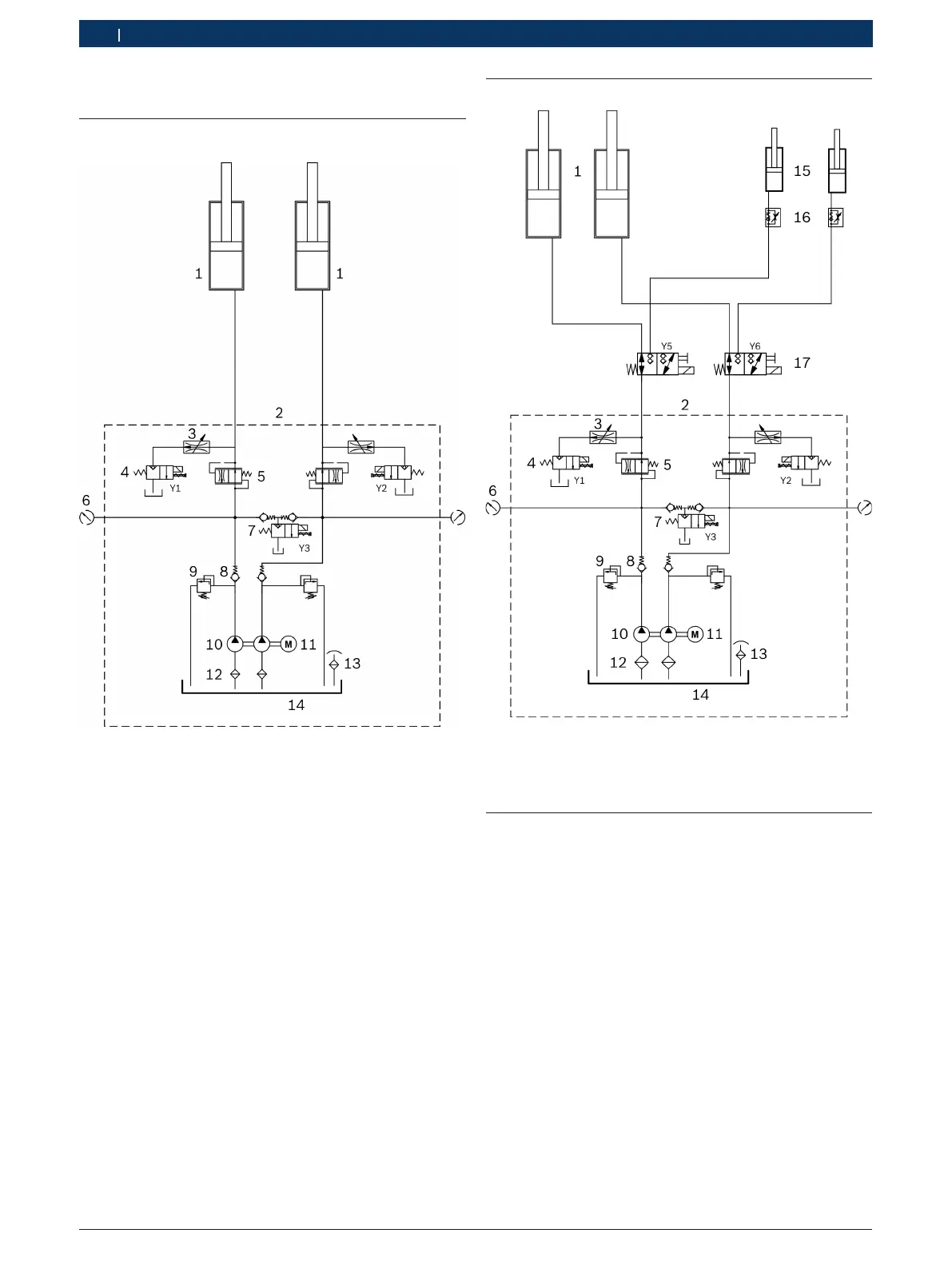

Fig. 36: Hydraulschema
1 Hydraulcylinder för vagnspår
2 Hydraulaggregat (anslutningar G1/2")
3 Sänkdrossel
4 Bypass-ventil (2/2-vägs sätesventil, 24 V AC, 20 l/min)
5 Flödesreglerventil (inställd på 6 l/min)
6 Anslutning för tryckmätning G1/4"
7 Sänkventil (2/2-vägs sätesventil, 24 V AC, 20 l/min)
8 Backventil
9 Tryckbegränsningsventil (inställd på 360 bar)
10 Dubbel kugghjulspump (330 bar, 5 l/min)
11 Elmotor (5,5 kW, 3000 varv/min)
12 Insugningsfilter
13 Påfyllnings-/avluftningslock
14 Oljebehållare (användbar tankvolym 12 l)
9.2 Billyftar med frihjulslyft
Fig. 37: Hydraulschema (med frihjulslyft)
15 Hydraulcylinder för frihjulslyft
16 Strypbackventil
17 Omkopplingsventil vagnsspår/frihjulslyft 3/2-vägsventil
9.3 Nödsänkning
Vid ett strömavbrott kan ett upplyft fordon sänkas ned
med nödsänkningen.
! En nödsänkning får utföras endast av speciellt utbil-
dad personal.
1. En andra person ska tillkallas för övervakning.
2. Blockera nedsänkningsspärren så att den inte kan gå
i ingrepp med kuggstången under nedsänkningen
3. Skruva bort manöverenhetens frontpanel.
4. Säkerställ att inga personer eller föremål befinner sig
inom farozonen.
5. Skruva försiktigt upp vredet på sänkventil Y3.
 Billyften sänks ned.
6. Skruva in vredet på sänkventil Y3 efter nedsänk-
ningen.
