3.11.4 Regulação básica do sensor de curso
Os sensores de curso têm um batente de fim-de-curso
eletrônico. Por esse motivo, é possível que a posição
final inferior ou superior não seja alcançada com o acio-
namento do motor.
Solução:
1. Desloque os trilhos com a ajuda do botão de emer-
gência S1 até à altura máxima (1830 mm).
2. Eleve o pinhão da engrenagem.
3. Rode o pinhão no sentido anti-horário até ao batente
mecânico e, em seguida, aprox. meia rotação para
ooutro lado.
4. Baixe o pinhão novamente sobre a engrenagem.

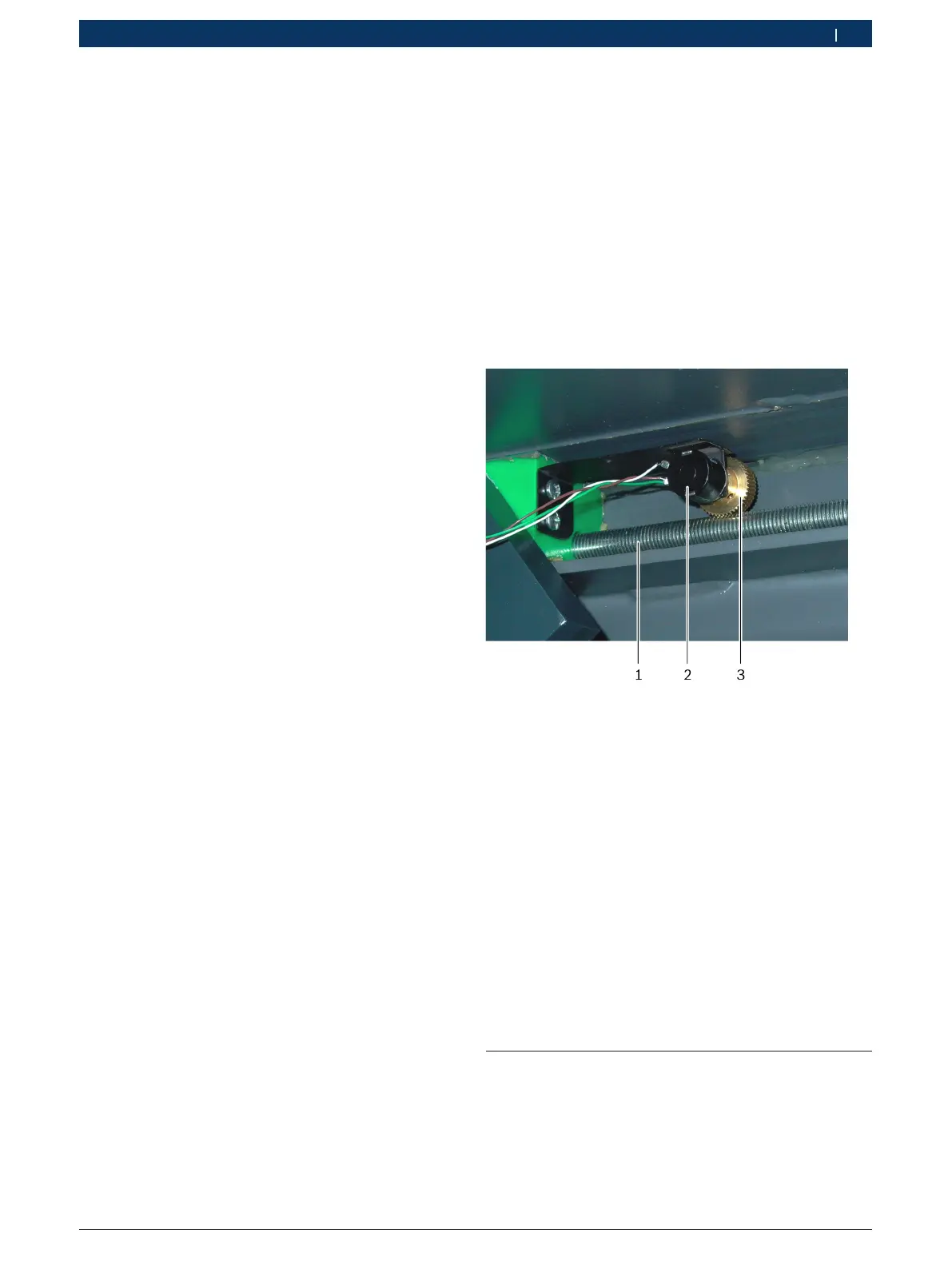

Fig. 21: Sensor de curso por baixo do trilho
1 Cremalheira
2 Potenciômetro
3 Pinhão
3.11.5 Programas de teste
Se ocorrer um erro durante um teste (programas 7, 8),
é guardado no EEPROM um código de erro correspon-
dente. A seguir já não é possível colocar o comando na
marcha normal.
Solução:
1. Elimine o erro.
2. Reinicie o programa de teste.
Se o programa de teste for executado sem erros, pode
ser novamente selecionado a marcha normal.
3.12 Ensaio de deslocação da plataforma
elevatória
1. Efetue um ensaio de deslocação da plataforma eleva-
tória com a carga nominal.
Compensar o desnivelamento dos trilhos
1. Coloque o interruptor de seleção do programa
em"2".
2. Prima a tecla de confirmação.
 Os dois LEDs acendem a verde.
 Está selecionado o programa 2.
3. Desloque os trilhos para uma altura de aprox.
1500mm.
4. Compense os dois trilhos com a ajuda dos botões
deemergência S9 e S10.
5. Prima a tecla de confirmação.
 Os dois LEDs piscam a verde.
"Está guardado o ajuste para a mesma altura.
Ajustar o ponto de desligamento superior
1. Coloque o interruptor de seleção do programa
em"3".
2. Prima a tecla de confirmação.
 Os dois LEDs acendem a verde.
 Está selecionado o programa 3.
3. Desloque os trilhos com a ajuda do botão de
emergência S1 até à altura máxima (1830 mm).
4. Prima a tecla de confirmação.
 Os dois LEDs piscam a verde.
"O ponto de desligamento superior está guardado.
Ajustar a altura de segurança do "Dispositivo de
proteção para pés"
1. Coloque o interruptor de seleção do programa em
"6".
2. Prima a tecla de confirmação.
 Os dois LEDs acendem a verde.
 Está selecionado o programa 6.
3. Baixe os trilhos para uma altura de 200 – 250 mm.
4. Prima a tecla de confirmação.
 Os dois LEDs piscam a verde.
"Está guardada a altura de segurança do "Dispositivo
de proteção para pés".
Restabelecer a marcha normal
1. Coloque o interruptor de seleção do programa
em"0".
2. Prima a tecla de confirmação.
 Os dois LEDs acendem a vermelho.
"A plataforma elevatória está pronta para
a marcha normal.
