Temel planları | VLS 5140 | 357 tr
7.2.2 Şerit temeller
4800
450
2100
170/220
400
400
A
A
min. 1000
max. 2250
2320
790 765
4900
750
50
1088
1038
50
270
1530
1300
580
580
1088
580 1030
1610
65
765
300
790 765765
1610
min.
210
Version 1.0
A–A
Ø120

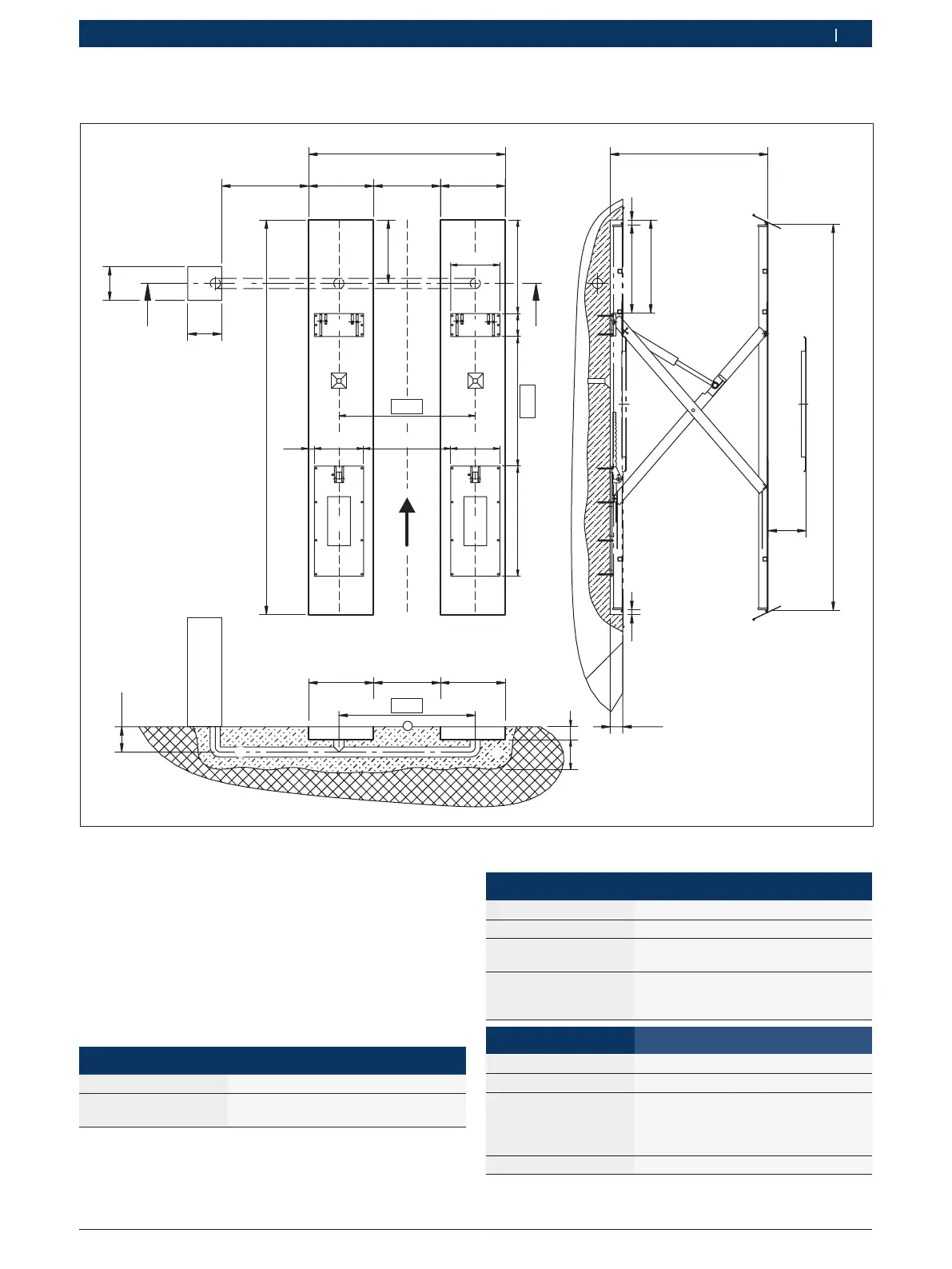

Şek. 29: Temel planı 3 (tüm ölçüler mm. ok = çıkış yönü.)
(1) Tüm inşaat işlerinden önce en güncel temel planının
elde olduğundan emin olun.
(2) Şerit temelde tekerlek krikosu kullanılamaz.
(3) Dört zemin plakasının tam yatay ve düz olması gere-
kir. Yüksek farklı en çok 5 mm. Nivolama gereklidir!
(4) Ön çıkış klapeleri seçimliktir. Standart modelde
sabit bir yuvarlanma emniyeti yer alır.
(5) Yeterli bir su tahliyesi olması sağlanmalıdır.
(6) Kumanda ünitesindeki bağlantılar
Şebeke bağlantısı 3/NPE; 400 V; 50 Hz
Basınçlı Hava 8 – 10 bar
(hava bakım ünitesi öngörülmüştür)
(7) Bağlantı hatları için Ø120 boş boru.
(8) Beton kalitesi
Beton kalınlığı, asgari: 210 mm
Beton kalitesi B 4710-1 C 20/25
Yüzey Yatay ve düz
(eğim azami % 0,5)
Demir donatı BSt 500 M, Q131
üst: asx,y = 3,77 cm
2
/m
alt: asx = 2,57 cm
2
/m
(9) Oto lifti Girinti derinliği
VLS 5140 170 mm
VLS 5140 A 220 mm
VLS 5140 L
Ek kaldırıcı zeminle
silme:
170 mm
220 mm (ek kaldırıcı önüne ve
arkasında dengeleme elemanlarına
gerek var)
VLS 5140 LA 220 mm
