Bosch VLS 5140 - Montaggio Sotto Pavimento; Fondamenta Singole

1 689 978 572 2014-06-06| Robert Bosch GmbH
Schemi fondamenta | VLS 5140 | 161 it
7.2 Montaggio sotto pavimento
7.2.1 Fondamenta singole
4800
450
2100
170/220
400
400
A
A
min. 1000
max. 2250
2320
4900
750
50
1088
1038
50
270
1530
1300
580
580
1088
580 1030
1610
65
300
2320
1610
min.
210
Version 1.0




A–A
Ø120

 
 









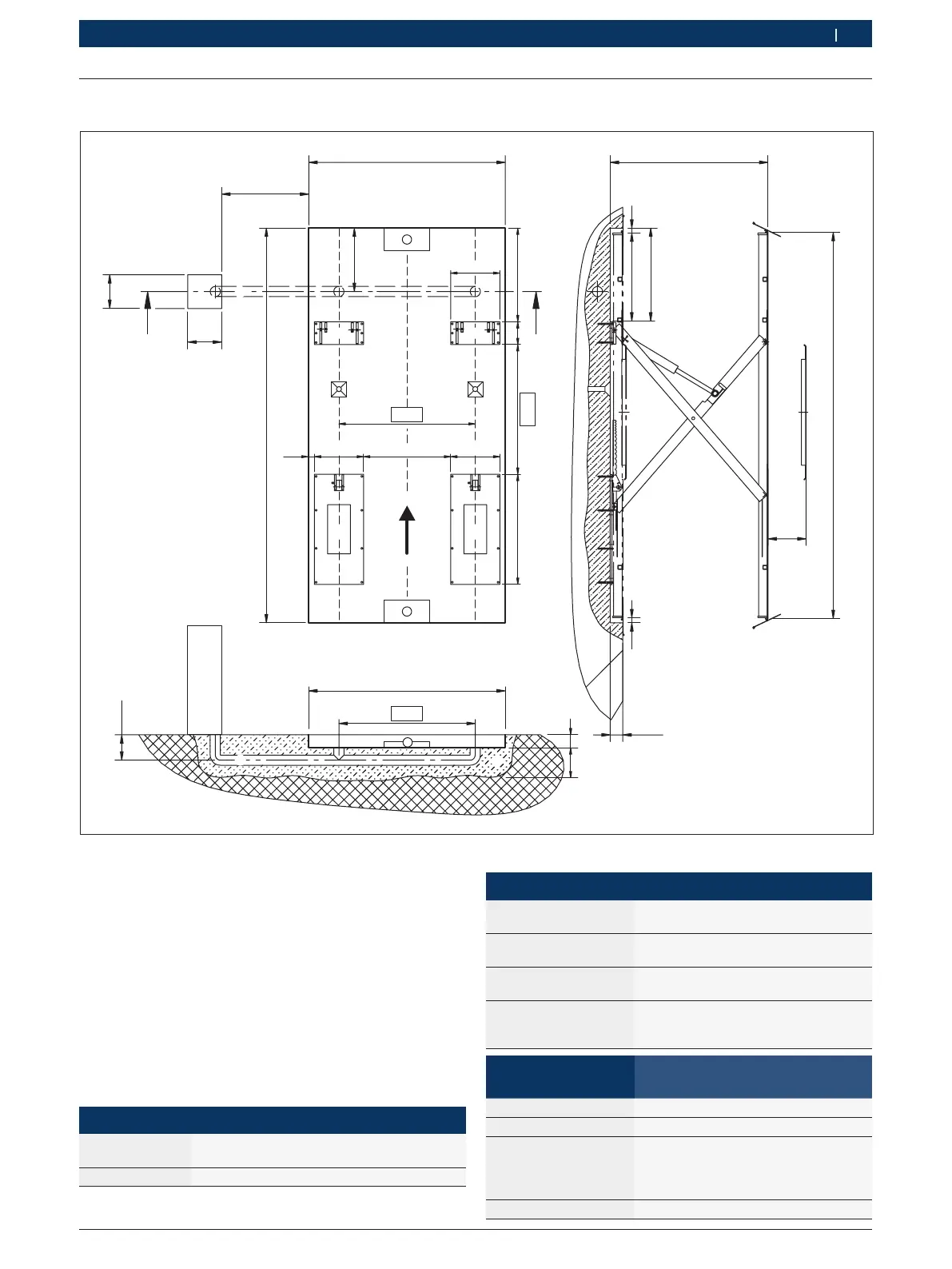

Fig. 28: Schema fondamenta 2 (tutte le misure sono espresse in mm. Freccia = direzione di salita)
(3) Le 4 piastre di fondo devono essere perfettamente
orizzontali e in piano. Differenza di altezza max.5mm.
Livellamento necessario.
(4) Gli sportelli di salita sono opzionali. La versione di
serie possiede un dispositivo antiscivolo rigido.
(5) Va alimentato per una sufficiente essiccazione.
(6) Collegamenti nell'unità di comando
Presa per attacco
alla rete elettrica
3/NPE; 400 V; 50 Hz
Aria compressa 8 – 10 bar (preved. un'unità di manutenzione)
(7) Tubo vuoto Ø120 mm per cavi di collegamento.
(8) Qualità calcestruzzo
Spessore min.
calcestruzzo
210 mm
Qualità del calce-
struzzo B 4710-1
C 20/25
Superficie Orizzontale e in piano
(pendenza max. 0,5 %)
Armatura BSt 500 M, Q131
in alto: asx,y = 3,77 cm
2
/m
In basso: asx = 2,57 cm
2
/m
(9) Piattaforma di
sollevamento
Profondità cavità
VLS 5140 170 mm
VLS 5140 A 220 mm
VLS 5140 L
Postsollevamento
a livello del pavimento:
170 mm
220 mm (davanti e dietro il post-
sollevamento sono necessari elementi
di compensazione)
VLS 5140 LA 220 mm
(1) Prima di effettuare lavori di montaggio assicurarsi che
sia presente l'ultima versione dello schema fondamenta.
(2) All'estremità della fossa preparare uno scalino di
accesso. Lung. x largh. x alt. ca. 20 x 50 x 10 cm. Allineare
assialmente.
