2.4.3 Verbundanker beschaffen
Die Verbundanker gehören nicht zum Lieferumfang und
müssen vom Betreiber bereitgestellt werden.
Empfohlene Verbundanker:
Vorgaben Bezeichnung, Wert
Anzahl 28 Stück
Typ Hilti HVA/HAS-M16x125
Ankerlänge Siehe Skizze
Dicke Untergrundmaterial min. 210 mm
Bohrlochtiefe min. 125 mm
Verankerungstiefe 125 mm
Bohrer Ø 18 mm
Anzugsdrehmoment 80 Nm
i Es können auch andere Fabrikate verwendet werden,
sofern diese bauaufsichtlich für den Einsatz in der
Druck- und Zugzone des Betons zugelassen sind. Die
Montagevorschriften des Dübelherstellers sind zu
beachten!
i Der Verbundanker muss im Unterbeton fassen. Die
Ankerlänge ist entsprechend dem Fußbodenaufbau
über dem Unterbeton zu wählen:
s
t
g
h
L
B

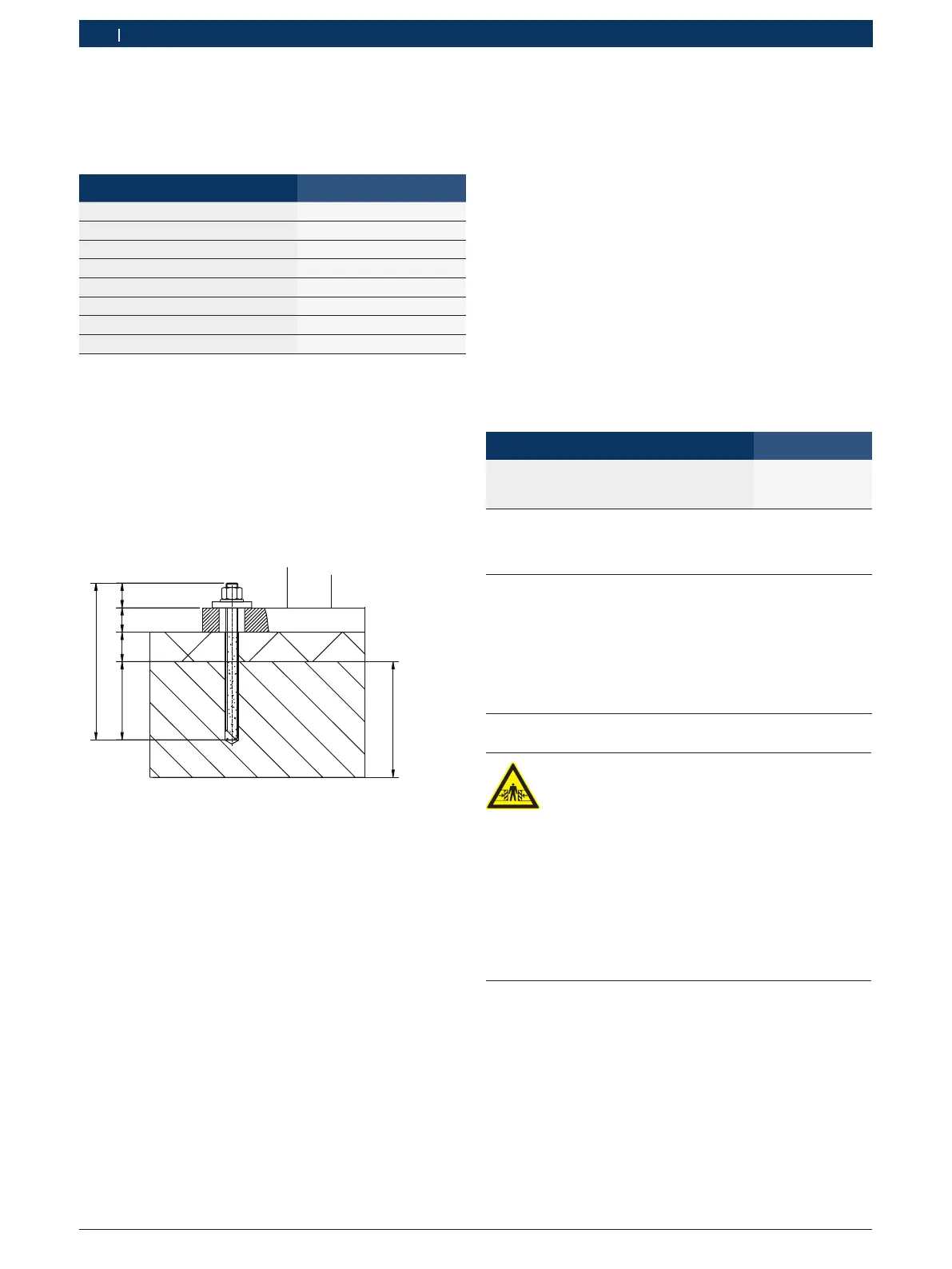

Fig. 3: Berechnung der Ankerlänge
L Ankerlänge
g Sichtbare Gewindelänge
t Dicke der Bodenplatte
s Dicke des Estrichs inklusive Fliesen
h Verankerungstiefe (nach Vorgabe des Dübelherstellers)
B Betondicke (siehe Kap. 2.4.2)
Die Verankerungstiefe h und die Bohrlochtiefe h+s wer-
den vom Dübelhersteller vorgeschrieben. Daraus ergibt
sich eine Ankerlänge von mindestens L = h + s + t + g.
2.4.4 Elektrischen Anschluss verlegen
Elektrische Zuleitung bis zum Aufstellort verlegen.
! Der elektrische Anschluss muss bauseitig abgesi-
chert sein.
2.4.5 Druckluftanschluss verlegen
Druckluftanschluss bis zum Aufstellort verlegen.
! Die Druckluft muss durch eine Wartungseinheit
geführt werden, die sich in der Nähe der Hebebühne
befindet.
i Die Wartungseinheit ist nicht im Lieferumfang der
Hebebühne enthalten.
Passende Wartungseinheit:
Bauteil / Komponente Bestellnummer
Wartungseinheit 0–10 bar, komplett
(Wasserabscheider, Filter, Druckminderer,
Öler)
1 692 872 365
3. Montage
3.1 Definitionen
Die Komponenten der Hebebühne sind in der Original-
betriebsanleitung beschrieben.
i Die Begriffe "links", "rechts", "vorne" und "hinten"
beziehen sich auf die Fahrtrichtung des Fahrzeugs.
3.2 Gefahrenhinweise
GEFAHR – Falsche Montage der Hebebühne!
Todes- oder Verletzungsgefahr durch Herun-
terfallen oder Kippen des Fahrzeuges beim
Heben, während der Arbeit am Fahrzeug und
beim Senken.
Aufbau nur durch den Bosch Kundendienst
oder autorisierte Servicestellen gemäß den
Vorgaben dieser Montageanleitung.
Montage nur durchführen, wenn alle Voraus-
setzungen erfüllt sind und die Vollständig-
keit des Lieferumfangs sichergestellt wurde.
