Bosch VLS 5140 - Základové Pásy

1 689 978 572 2014-06-06| Robert Bosch GmbH
Základové plány | VLS 5140 | 323 cs
7.2.2 Základové pásy
4800
450
2100
170/220
400
400
A
A
min. 1000
max. 2250
2320
790 765
4900
750
50
1088
1038
50
270
1530
1300
580
580
1088
580 1030
1610
65
765
300
790 765765
1610
min.
210
Version 1.0





A–A
Ø120

 
 






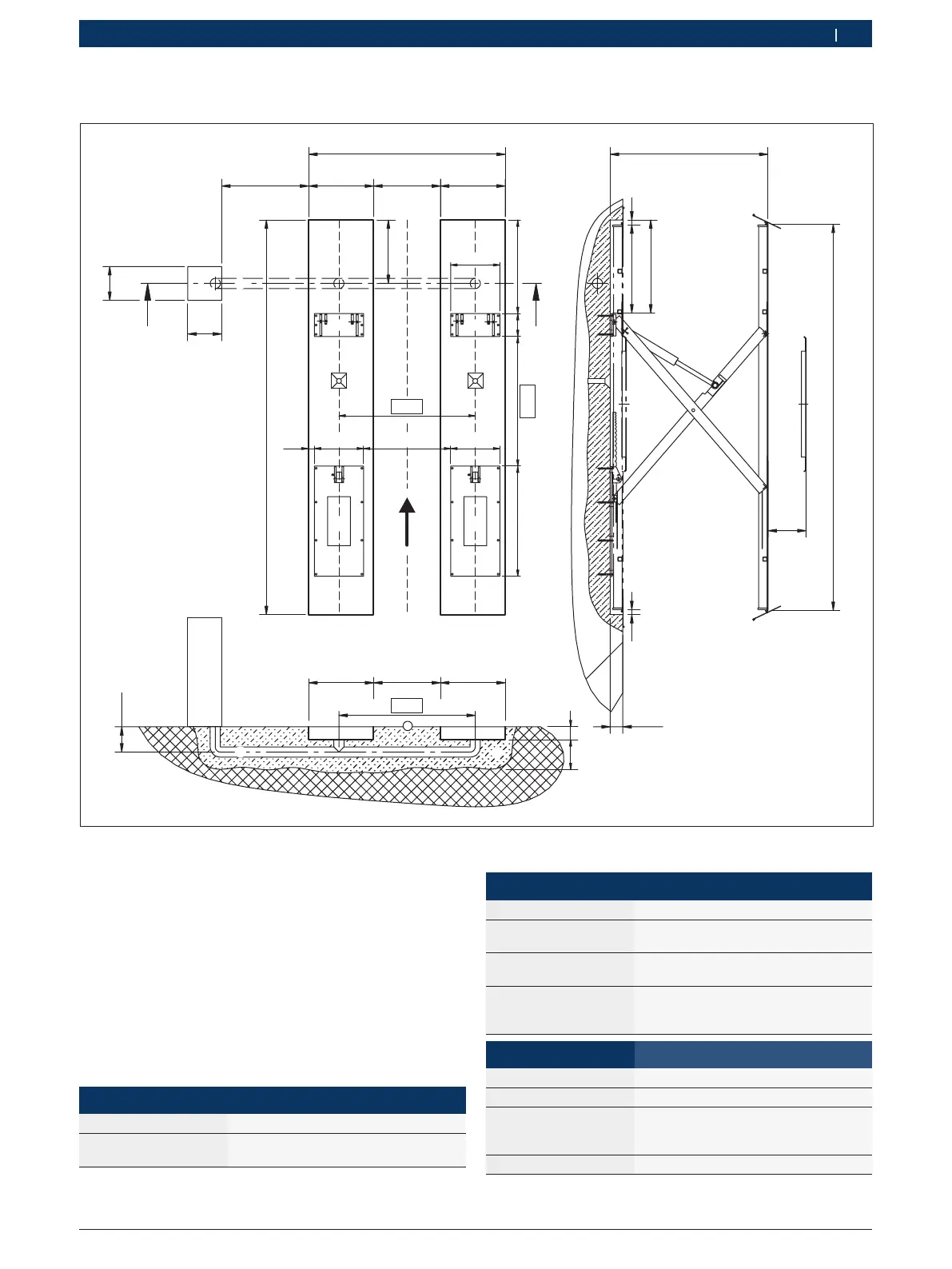

Obr. 29: Základový plán 3 (všechny rozměry v mm. šipka = směr najetí.)
(1) Před veškerými stavebními pracemi musí být
k dispozici poslední verze základového plánu.
(2) Použití nápravového přízdvihu není u základové pásu
možné.
(3) Čtyři podlahové desky musí být perfektně vodorov-
ně vyrovnány a být rovné. Výškový rozdíl max. 5 mm.
Nutná nivelace!
(4) Přední nájezdové klapky jsou volitelné. Sériové pro-
vedení je vybaveno pevnou zábranou proti sjetí.
(5) Zajistěte dostatečné odvodnění.
(6) Přípojky ovládací jednotky
Síťové připojení 3/NPE; 400 V; 50 Hz
Stlačený vzduch 8 – 10 bar
(zohlednit regulační jednotku)
(7) Prázdná trubka Ø120 mm pro připojovací vedení.
(8) Kvalita betonu
Min. tloušťka betonu 210 mm
Jakost betonu
B 4710-1
C 20/25
Povrch Vodorovný a rovný
(sklon max. 0.5 %)
Armatura BSt 500 M, Q131
Nahoře: asx,y = 3.77 cm
2
/m
Dole: asx = 2.57 cm
2
/m
(9) Zvedací plošina Hloubka vybrání
VLS 5140 170 mm
VLS 5140 A 220 mm
VLS 5140 L
Dozdvih v rovině
s podlahou:
170 mm
220 mm (před a za dozdvihem jsou
potřebné vyrovnávací prvky)
VLS 5140 LA 220 mm
