1 689 978 572 2014-06-06| Robert Bosch GmbH
Pnömatik | VLS 5140 | 359 tr
8. Pnömatik
8.1 Tekerlek krikosuz oto liftleri

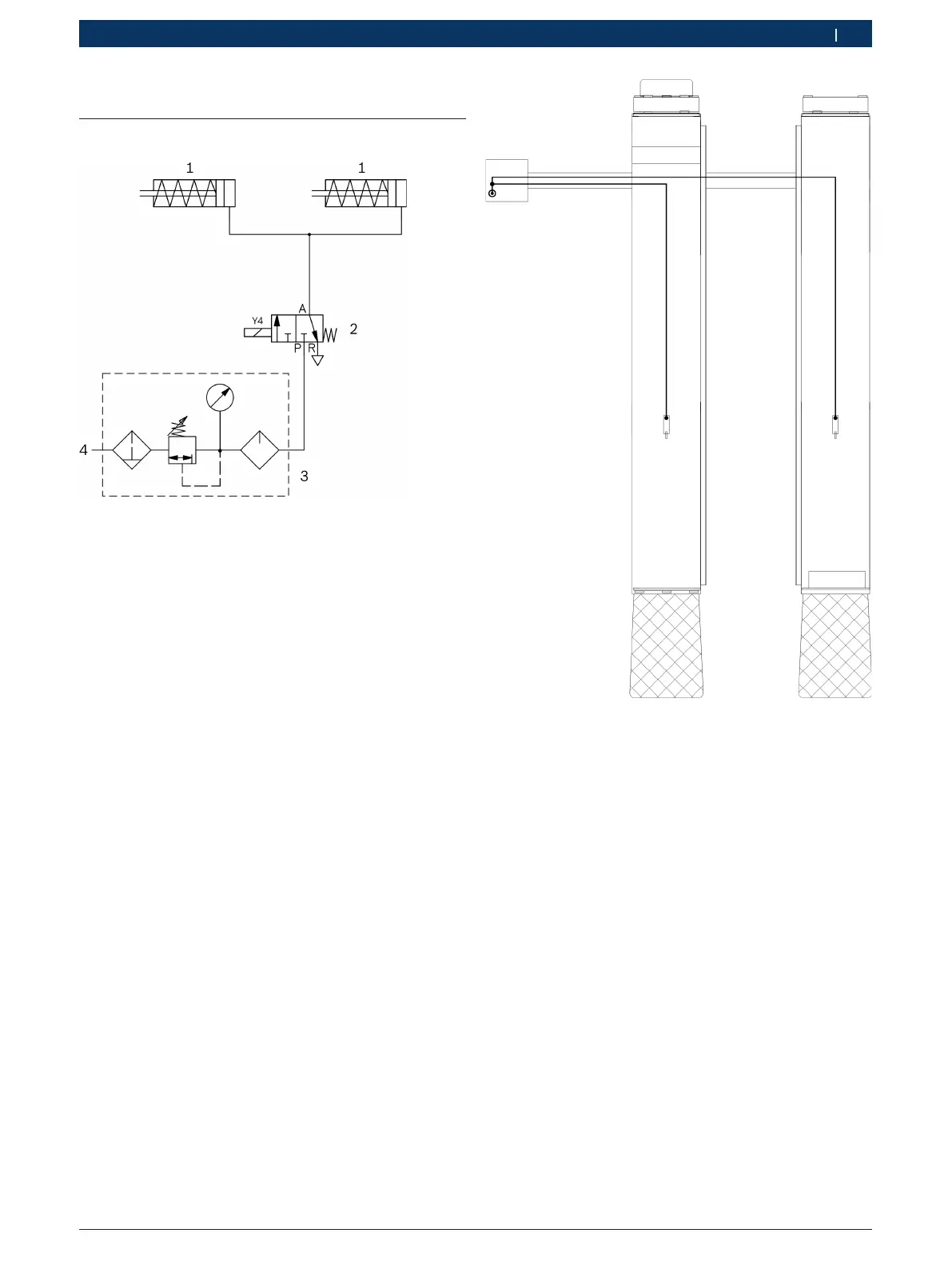

Şek. 32: Pnömatik plan
1 Kaldırma rayı için kilitlemeyi açma silindiri
2 Pnömatik valf (3/2 yollu valf)
3 Bakım ünitesi basınçlı havası (müşteri tarafından)
4 Basınçlı hava girişi (müşteri tarafından)
! Çalışma basıncı: 8 – 10 bar.
Şek. 33: Pnömatik döşeme planı
