3.9 Montaż komponentów
3.9.1 Montaż kanału kablowego
1. Umieścić jednostkę obsługową w odpowiednim
odstępie od podnośnika.
2. Wyrównać przewody bez krzyżowania i poprowadzić
linią prostą do jednostki obsługowej.
3. Przewody połączyć ze sobą łącznikami kablowymi.
! Nadwyżkę długości przewodów ukryć w jednostce
obsługowej.

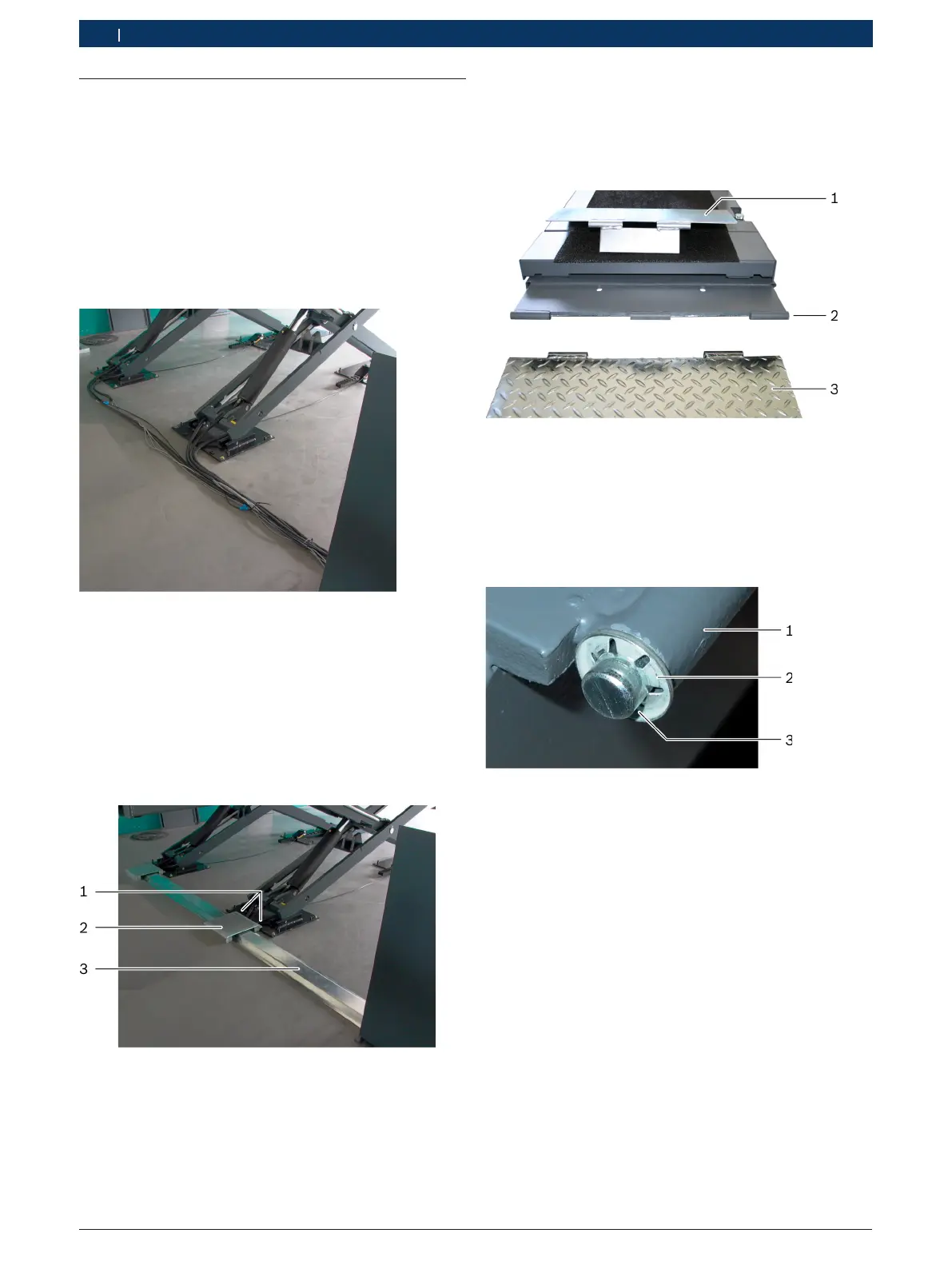

Rys. 13: Przewody do podnośnika
4. Ułożyć długie blachy pokrywowe na przewodach.
5. Wsunąć koniec blachy pokrywowej pod jednostkę
obsługową.
6. Ułożyć czarne metalowe elementy na punktach mo-
cowania w płycie podłożowej.
7. Skręcić kwadratowe blachy pokrywowe z metalo-
wymi elementami jako podkładkami na płytach
podłożowych.
Rys. 14: Kanał kablowy
1 punkty mocowania
2 kwadratowa blacha pokrywowa
3 długa blacha pokrywowa
! Zwracać uwagę, aby wszystkie przewody w kana-
le kablowym leżały swobodnie i nigdzie nie były
zakleszczone.
3.9.2 Montaż ramp wjazdowych
1. Ustawić ruchome zabezpieczenie przed odtocze-
niem(1) na środkowej prowadnicy.
2. Ustawić rampę wjazdową (3) na obu zewnętrznych
prowadnicach. Patrz rys. 16.
Rys. 15: Montaż rampy wjazdowej
1 ruchome zabezpieczenie przed odtoczeniem
2 prowadnice drążka łożyskowego
3 rampa wjazdowa
3. Przeprowadzić drążek łożyskowy przez w sumie
7prowadnic, aby zamocować elementy.
4. Unieruchomić drążek łożyskowy po obu stronach
pierścieniem zabezpieczającym. Patrz rys. 17.
Rys. 16: Unieruchamianie drążka łożyskowego
1 prowadnica
2 drążek łożyskowy
3 pierścień zabezpieczający
5. Drugą rampę wjazdową zamontować analogicznie.
! Kontrola: gdy szyna jezdna jest podnoszona,
zabezpieczenie przed odtoczeniem musi się
podnieść. Gdy szyna jezdna jest opuszczona do
końca, zabezpieczenie przed odtoczeniem musi
sięponownie opuścić.
