3.7 Hydraulik des Radfreihebers entlüf-
ten
i Dieser Abschnitt betrifft nur Hebebühnen, die mit
einem Radfreiheber ausgestattet sind.
1. Fahrschiene ganz nach oben fahren und in oberste
Raste absetzen.
2. Betriebsartenwahlschalter auf Stellung 2 (Radfreihe-
ber) stellen.
3. Vorkehrungen treffen, um auslaufendes Hydrauliköl
aufzufangen.
4. Entlüftungsschrauben an beiden Radfreiheberzylin-
dern etwas öffnen.

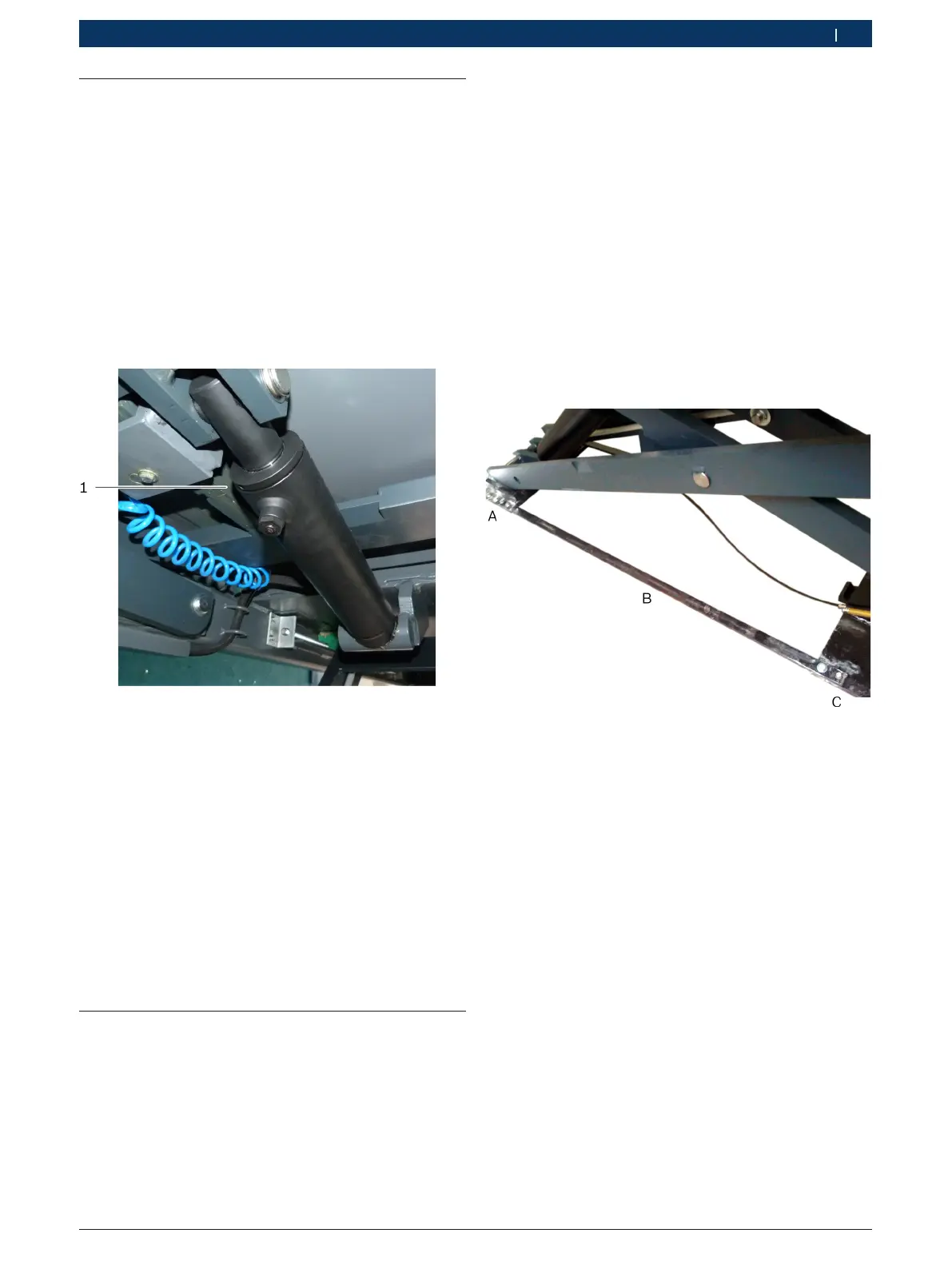

Fig. 11: Hydraulikzylinder des Radfreihebers
1 Entlüftungsschraube
5. Taster "Heben" (o) drücken, bis blasenfreies Hydrau-
liköl austritt.
6. Entlüftungsschrauben wieder gut festziehen.
7. Ausgetretenes Hydrauliköl aufwischen.
8. Radfreiheber mit Hilfe der Taster "Heben" (o) und
"Senken" (u) mehrfach heben und senken. Gegebe-
nenfalls die Not-Taster in der Bedieneinheit verwen-
den.
9. Bei Bedarf nochmals entlüften, dann Radfreiheber
vollständig absenken.
10. Ölstand prüfen: Der Ölstand muss sich im Schau-
glas über der roten Linie befinden.
3.8.2 Fahrschiene 1 genau positionieren
1. Fahrschiene 1 mittels Kran und Tragegurten anhe-
ben.
2. Holzblöcke unter der angehobenen Fahrschiene
herausziehen.
3. Fahrschiene so auf dem Fundament absetzen, dass
die kleine Bodenplatte (Festlager) exakt positioniert
ist.
i Aufstellplan für Bodenplatten siehe Kap. 6.
4. Auffahrseite der Fahrschiene nochmals leicht anhe-
ben und große Bodenplatte (Loslager) exakt positio-
nieren.
5. Zwischen Festlager und Loslager der Fahrschiene 1
zwei Verbindungsstreben montieren.
Fig. 12: Bodenplatten positionieren
A Festlager
B Verbindungsstrebe
C Loslager
i Die Verbindungsstreben sorgen dafür, dass die
Bodenplatten den korrekten Abstand haben und pa-
rallel stehen. Bodenplatten und Verbindungsstreben
müssen rechtwinklig zueinander stehen!
3.8.3 Fahrschiene 2 exakt positionieren
1. Fahrschiene 2 mittels Kran und Tragegurten anhe-
ben.
2. Fahrschiene 2 wie oben beschrieben genau positio-
nieren.
3. Zwischen Festlager und Loslager der Fahrschiene 2
zwei Verbindungsstreben montieren.
4. Abschließend nochmals folgende Punkte kontrollie-
ren:
$ Fahrschienen müssen parallel stehen.
$ Fahrschienen müssen korrekten Abstand besitzen.
$ Enden der Fahrschienen müssen bündig sein.
3.8 Fahrschienen genau positionieren
3.8.1 Vorbereitungen
1. Fahrschiene mit Hilfe des Tasters "Heben" in der
Bedieneinheit auf ca. 1 Meter Höhe anheben.
2. Sicherstellen, dass der Radfreiheber vollständig
abgesenkt ist.
