Einleitung | VLS 5140 | 7 de
2.4 Vorarbeiten durch den Betreiber
2.4.1 Platzbedarf

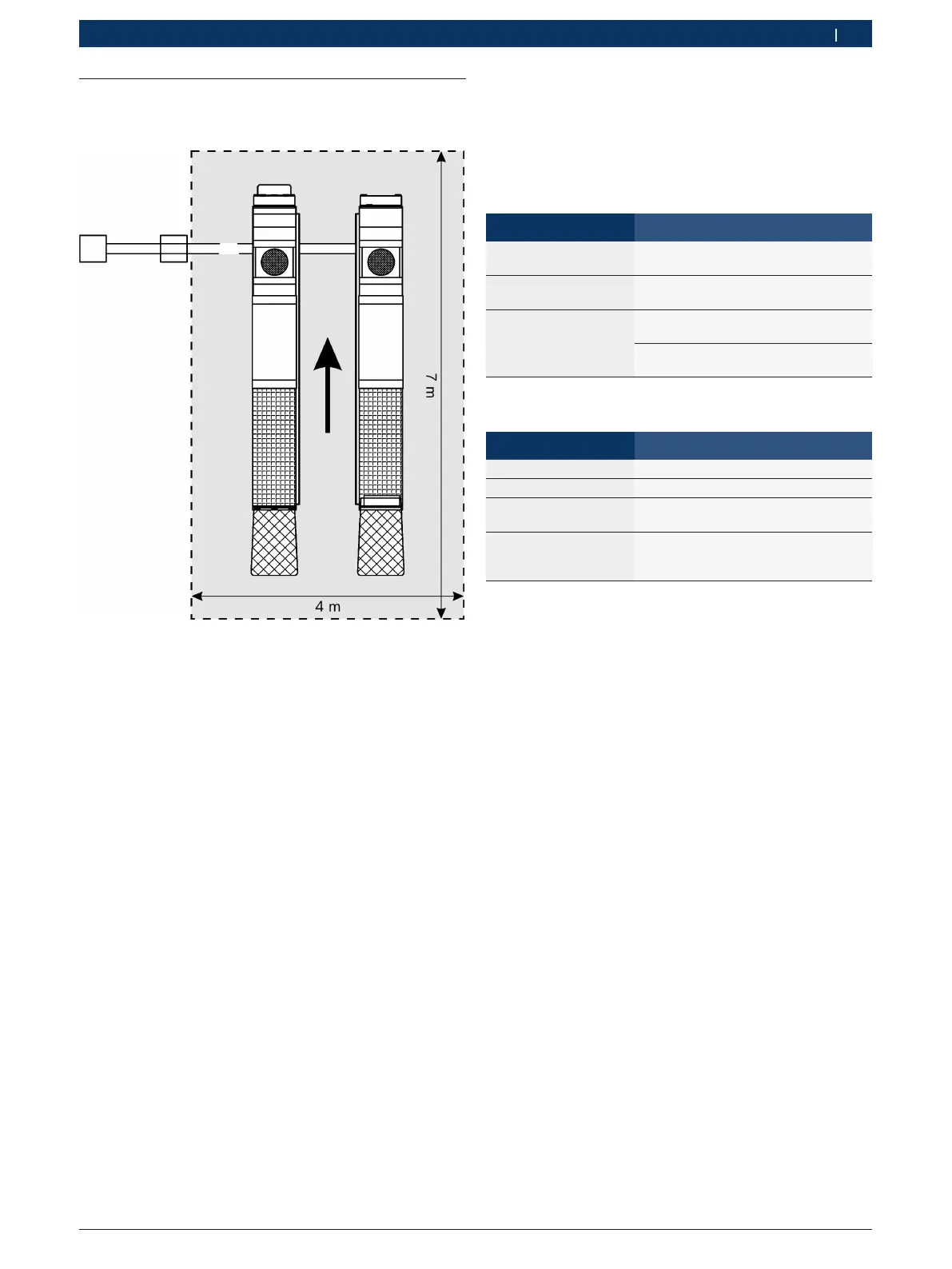

Fig. 2: Empfohlene Arbeitsplatzabmessungen
Pfeil: Auffahrrichtung
Gestrichtelt: Gefahrenbereich
2.4.2 Fundament erstellen
¶ Fundament erstellen, nach Absprache mit dem
Bosch Kundendienst oder autorisierten Servicestel-
len.
Abmessungen:
Variante Länge x Breite min.
Überflur-Montage Einzelfundament
3500 mm x 2810 mm
Streifenfundamente
3500 mm x 1200 mm (2x)
Unterflur-Montage Einzelfundament
4900 mm x 2320 mm
Streifenfundamente
4900 mm x 765 mm (2x)
Betonqualität:
Vorgaben Bezeichnung, Wert
Betondicke min. 210 mm
Betongüte B 4710-1 C 20/25
Oberfläche Waagerecht und eben
(Gefälle max. 0.5 %)
Bewehrung BSt 500 M, Q131
oben: asx,y = 3.77 cm
2
/m
unten: asx = 2.57 cm
2
/m
i Fundamentpläne siehe Kap. 7.
! Die Bodenplatten der Hebebühne müssen gemäß
Fundamentplan positioniert werden.
Untergrund:
R Untergrund muss den allgemeinen Richtlinien für
Baugrund (Eurocode 7, ehemals DIN 1054) entspre-
chen.
R Untergrund muss frostsicher sein.
! Die Hebebühne darf nicht im Freien aufgestellt
werden. Es ist mindestens eine wetterfeste Überda-
chung erforderlich.
! Bei Verankerung der Hebebühne auf einer vorhande-
nen Stahlbetondecke sind Einzelnachweise durch ei-
nen Statiker oder Bausachverständigen erforderlich!
! Beton- und Bodenbeschaffenheit müssen vor der
Montage durch eine Probebohrung überprüft wer-
den.
Es muss in jeder Hubposition ein Freiraum von mindes-
tens 1 Meter zwischen Hebebühne und feststehenden
Elementen (z. B. Wand) vorgesehen werden.
In Längsrichtung der Hebebühne muss ausreichend
Platz zum Ein- bzw. Ausfahren von Fahrzeugen vorhan-
den sein.
Empfohlene Raumhöhe: Mindestens 4 m.
i Um Kollisionen des Fahrzeugs mit der Decke vorzu-
beugen, wird bei niedrigen Räumen der Einbau einer
Deckenlichtschranke empfohlen.
