Bosch VLS 5140 - Billyftar Med Frihjulslyft

1 689 978 572 2014-06-06| Robert Bosch GmbH
Pneumatik | VLS 5140 | 199 sv
8.2 Billyftar med frihjulslyft

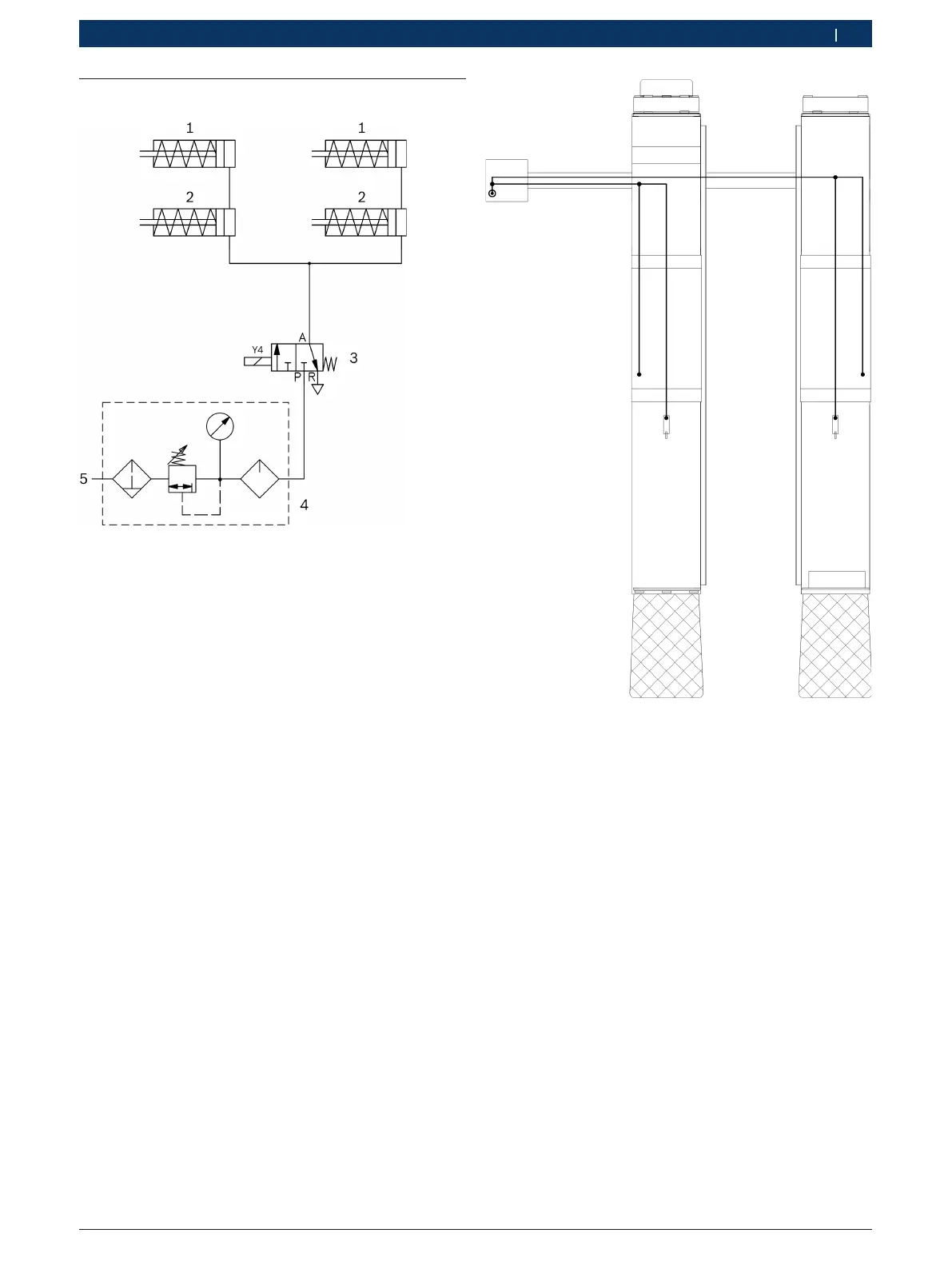

Fig. 34: Pneumatikschema (med frihjulslyft)
1 Upplåsningscylinder för frihjulslyft
2 Upplåsningscylinder för vagnsspår
3 Pneumatikventil (3/2-vägsventil)
4 Luftberedningsenhet (ställs till förfogande av kund)
5 Tryckluftingång (ställs till förfogande av kund)
! Arbetstryck: 8 – 10 bar.
Fig. 35: Pneumatik anslutningsschema (med frihjulslyft)
