Bosch VLS 5140 - Basisafstelling Van de Bewegingssensor; Testprogrammas; Proefdraaien Hefplatform

1 689 978 572 2014-06-06| Robert Bosch GmbH
Montage | VLS 5140 | 221 nl
3.11.4 Basisafstelling van de bewegingssensor
De bewegingssensoren hebben een elektronische
eindaanslag. Daarom is het mogelijk, dat de onderste
of bovenste eindpositie niet door de motoraandrijving
wordt bereikt.
Oplossing:
1. Rijrails met behulp van de noodknop S1 tot aan de
maximale hoogte (1830 mm) bewegen.
2. Rondsel uit de vertanding heffen.
3. Rondsel linksom tot aan de mechanische eindaanslag
draaien, daarna ca. een halve slag terug.
4. Rondsel weer in de vertanding laten zakken.

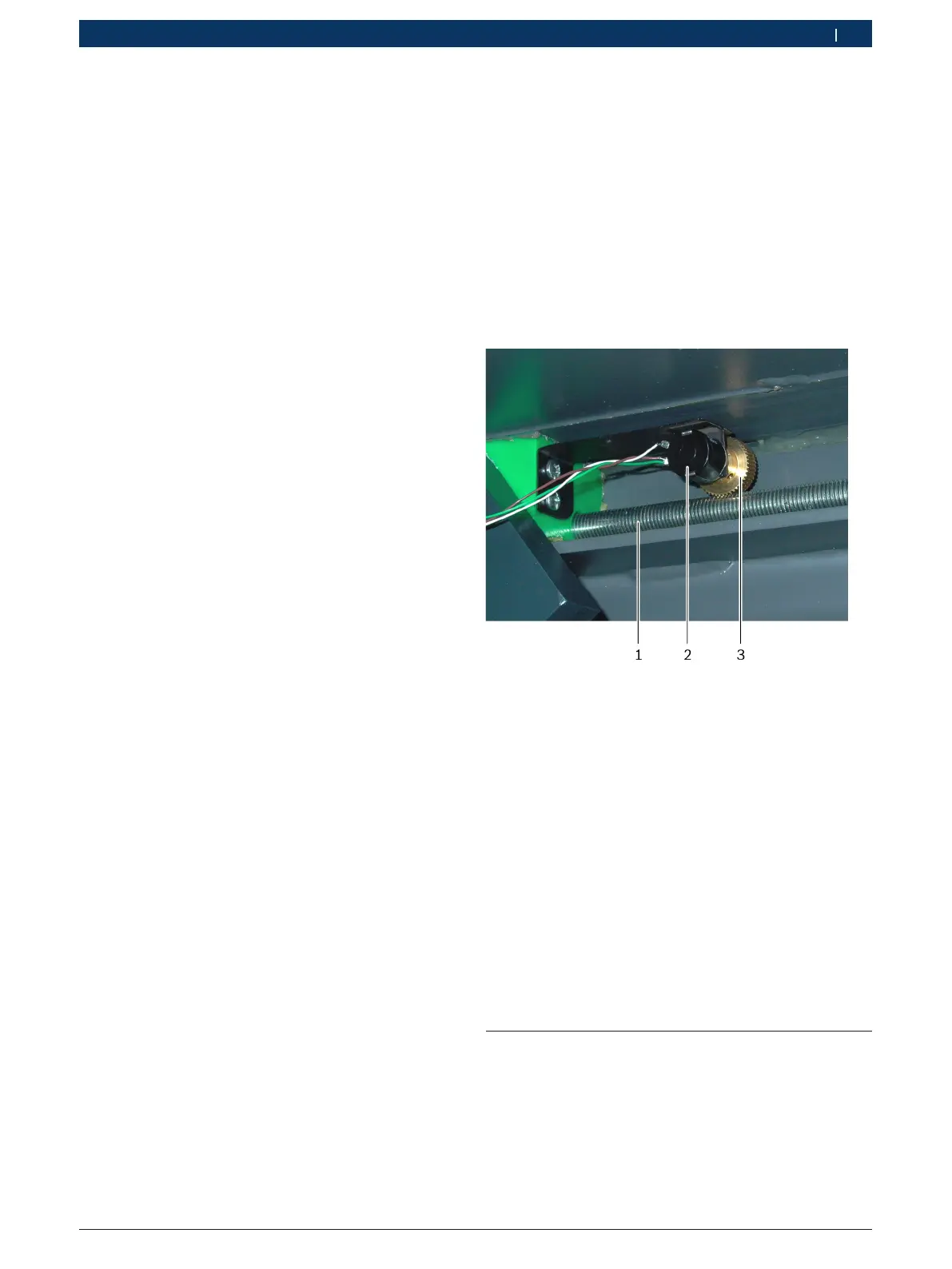

Fig. 21: Bewegingssensor onder de rijrail
1 Tandheugel
2 Potentiometer
3 Rondsel
3.11.5 Testprogramma's
Treedt gedurende de tests (programma's 7, 8) een
storing op, dan wordt de overeenkomende storingscode
in de EEPROM opgeslagen. De besturing kan dan niet
meer in de normale werkmodus worden gezet.
Oplossing:
1. Storing opheffen.
2. Testprogramma opnieuw starten.
Indien het testprogramma zonder storingen wordt
doorlopen, kan de normale werkmodus weer worden
gekozen.
3.12 Proefdraaien hefplatform
1. Het hefplatform met nominale last proef laten
draaien.
Hoogteverschil van de rijrails compenseren
1. Programmakeuzeschakelaar op "2" zetten.
2. Bevestigingsknop indrukken.
 Beide leds branden groen.
 Programma 2 is gekozen.
3. Rijrails op een hoogte van ca. 1500 mm bewegen.
4. Hoogte van de beide rijrails met behulp van de nood-
knop S9 en S10 compenseren.
5. Bevestigingsknop indrukken.
 Beide leds knipperen groen.
"Instelling voor gelijke hoogte is opgeslagen.
Bovenste uitschakelpunt instellen
1. Programmakeuzeschakelaar op "3" zetten.
2. Bevestigingsknop indrukken.
 Beide leds branden groen.
 Programma 3 is gekozen.
3. Rijrails met behulp van de noodknop S1 tot aan de
maximale hoogte (1830 mm) bewegen.
4. Bevestigingsknop indrukken.
 Beide leds knipperen groen.
"Bovenste uitschakelpunt is opgeslagen.
Veiligheidshoogte "Voetbescherming" instellen.
1. Programmakeuzeschakelaar op "6" zetten.
2. Bevestigingsknop indrukken.
 Beide leds branden groen.
 Programma 6 is gekozen.
3. Rijrails op een hoogte van ca. 200 - 250 mm laten
zakken.
4. Bevestigingsknop indrukken.
 Beide leds knipperen groen.
"Veiligheidshoogte "Voetbescherming" is opgeslagen.
Normale werkmodus herstellen
1. Programmakeuzeschakelaar op "0" zetten.
2. Bevestigingsknop indrukken.
 Beide leds branden rood.
"Hefplatform is gereed voor normale werkmodus.
