Bosch VLS 5140 - Kimyasal Ankrajının Temin Edilmesi; Elektrik Bağlantısını Döşeyin; Basınçlı Hava Bağlantısının Döşenmesi; 3 Montaj

1 689 978 572 2014-06-06| Robert Bosch GmbH
Montaj | VLS 5140 | 339 tr
2.4.3 Kimyasal ankrajının temin edilmesi
Kimyasal ankrajlar teslimat kapsamına dahil değildir ve
oto liftinin işleticisi tarafından temin edilmek zorunda-
dır.
Önerilen kimyasal ankrajlar:
Ön tanımlı değerler Tanım, değer
Adet 28 adet
Tip Hilti HVA/HAS-M16x125
Ankraj uzunluğu Bkz. Şek. 3
Zemin altı malzeme kalınlığı asg. 210 mm
Delik derinliği asg. 125 mm
Ankraj derinliği 125 mm
Matkap Ø 18 mm
Sıkma torku 80 Nm
i Başka üreticilere ait ürünler de kullanılabilir. Bunların
betonun basınç ve çekme aralığında kullanım konu-
sunda yapı denetim yönetmeliklerine uygun olması
gerekir. Dübel üreticisinin montaj kurallarına uyulmak
zorundadır!
i Kimyasal ankraj alt betonu kavramalıdır. Ankraj uzun-
luğu, alt betonun üzerindeki taban yapısına uygun
olarak seçilecektir:
s
t
g
h
L
B

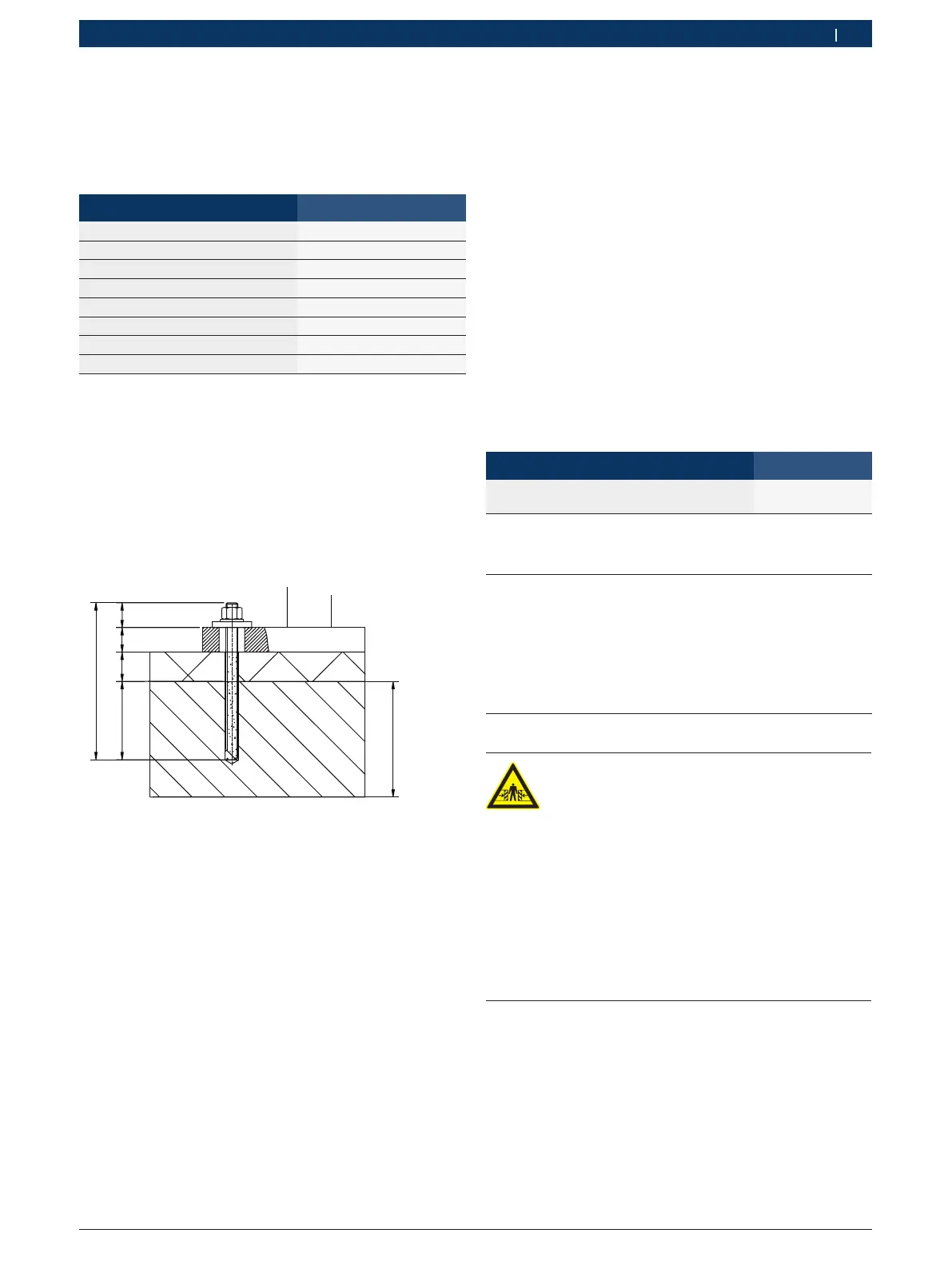

Şek. 3: Ankraj uzunluğunun hesaplanması
L Ankraj uzunluğu
g Görünen vida dişi uzunluğu
t Oto lifti kolonu temel plakasının kalınlığı
s Fayanslar dahil şap kalınlığı
h Ankrajlama derinliği (dübel üreticisinin bilgilerine göre)
B Beton kalınlığı (bkz. Bölüm 2.4.2)
Ankrajlama derinliği h ve delik derinliği h+s için, dübel
üreticisinin verdiği bilgiler geçerlidir. Sonuç olarak en az
L = h + s + t + g kadar bir ankraj uzunluğu ortaya çık-
maktadır.
2.4.4 Elektrik bağlantısını döşeyin
¶ Elektrik besleme hatları, kurma yerine kadar döşene-
cektir.
! Elektrik bağlantısı, bina tarafında emniyet altına
alınmış olmalıdır.
2.4.5 Basınçlı hava bağlantısının döşenmesi
¶ Basınçlı hava bağlantısı, kurma yerine kadar
döşenecektir.
! Basınçlı hava, oto liftinin yakınında bulunan bir bakım
ünitesinden geçirilmek zorundadır.
i Bakım ünitesi, oto liftinin teslimat kapsamında
değildir.
Uygun bakım ünitesi:
Yapım parçası / Komponent Sipariş numarası
Bakım ünitesi 0 – 10 bar, komple
(su ayırıcı, filtre, basınç düşürücü, yağlayıcı)
1 692 872 365
3. Montaj
3.1 Tanımlar
Oto liftinin en önemli bileşenleri, orjinal işletme
kılavuzunda tarif edilmektedir.
i "sol", "sağ", "ön" ve "arka" terimleri, aracın hareket
yönüne göre belirtilmiştir.
3.2 Tehlike uyarıları
TEHLİKE – Oto liftinin yanlış monte edilmesi!
Yükseltme, araçta çalışma ve alçaltma sıra-
sında aracın aşağı düşmesinden veya devril-
mesinden dolayı ölüm veya yaralanma tehlikesi
söz konusudur.
¶ Kurma işlemi sadece Bosch yetkili servi-
si veya yetkilendirilmiş bir servis merkezi
tarafından, bu montaj kılavuzundaki bilgi ve
talimatlara göre yapılacaktır.
¶ Ancak tüm koşullar yerine getirilmişse ve
teslimat kapsamının eksiksiz olduğu güven-
ce altına alınmışsa montajı gerçekleştirin.
