2. Introductie
2.1 Geldigheid van dit document
Dit document beschrijft de installatie en de eerste
ingebruikname van de volgende Bosch hefplatformen.
R VLS 5140
R VLS 5140 A
R VLS 5140 L
R VLS 5140 LA
In alle gevallen gaat het om schaar-hefplatformen met
elektrohydraulische aandrijving.
De afzonderlijke types verschillen in uitrusting
(hefbrugkrik, schuifplaat voor asmeting).
i Functiewijze en werking van de hefplatformen staan
beschreven in de bijbehorende originele gebruiks-
aanwijzingen.
Bovenvloer- en ondervloer-variant
De genoemde hefplatformen zijn elk in twee varianten
verkrijgbaar:
R Bovenvloer-variant
R Ondervloer-variant
De ondervloer-variant is geconstrueerd voor verzonken
inbouw, zodat de rijrails gelijkvloers liggen. De onder-
vloer-variant heeft andere grondplaten en wordt met
2oprijkleppen i.p.v. 2 oprijplaten geleverd.
2.2 Montage door derden
Deze montagehandleiding en de aanwijzingen in deze
originele gebruiksaanwijzing moeten beslist in acht
worden genomen. Wanneer het hefplatform niet door
de -klantenservice of een door geautoriseerde service-
instantie wordt opgesteld, moet het hefplatform vervol-
gens een veiligheidsinspectie door een -klantenservice
of een door BoschBoschBoschBosch geautoriseerde
service-instanties ondergaan.
Deze veiligheidsafname bevat volgende prestaties:
R elektrische functiecontrole en proefloop conform .
R onderzoek van de afzonderlijke bouwgroepen en van
componenten.
R Testboekregistratie conform BGG945BGG945-1.
R Instructie (veiligheid en bediening).
i Als deze veiligheidsafname niet gebeurt, vervalt elke
aanspraak op garantie en aansprakelijkheid.
2.3 Transportaanwijzingen
2.3.1 Pakketdelen
Het hefplatform wordt als volgt geleverd:
Type Pakketdelen Afmetingen
[cm]
Gewicht
[kg]
VLS 5140 2 x los 500 x 70 x 30 2000
1 x Pallet 80 x 60 x 100
VLS 5140 A 2 x los 500 x 70 x 30 2000
1 x Pallet 80 x 60 x 100
VLS 5140 L 2 x los 500 x 70 x 30 2100
1 x Pallet 80 x 60 x 100
VLS 5140 LA 2 x los 500 x 70 x 30 2100
1 x Pallet 80 x 60 x 100
2.3.2 Intern transport
Voor het interne transport moet door de exploitant een
vorkheftruck beschikbaar worden gesteld. Zwaartepunt
en transportpunten zijn op de verpakkingen gemar-
keerd.
X

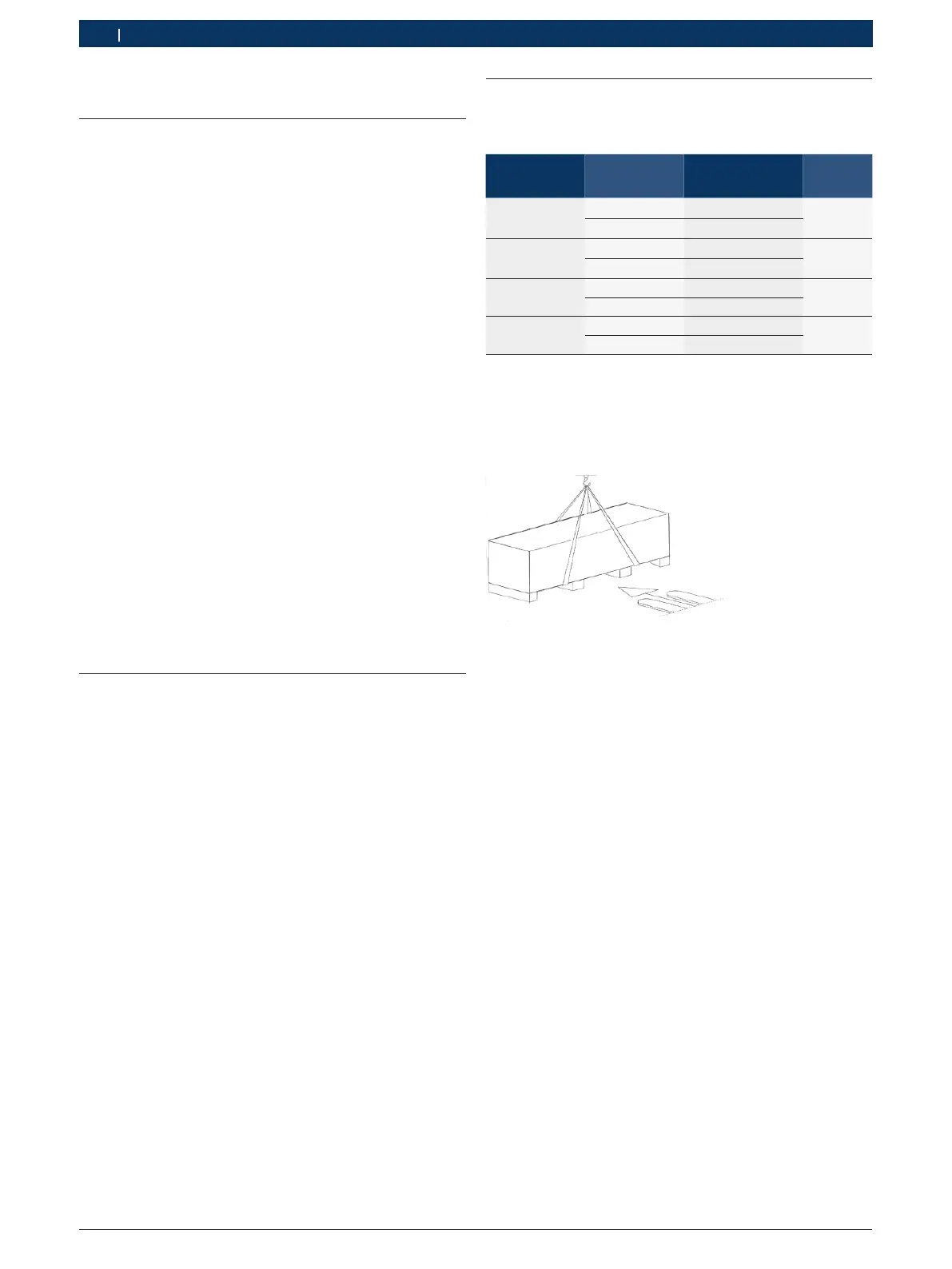

Fig. 1: Zwaartepunt van de verpakking (voorbeeld)
