Introduzione | VLS 5140 | 143 it
2.4 Lavori preliminari da parte
dell’esercente
2.4.1 Spazio necessario

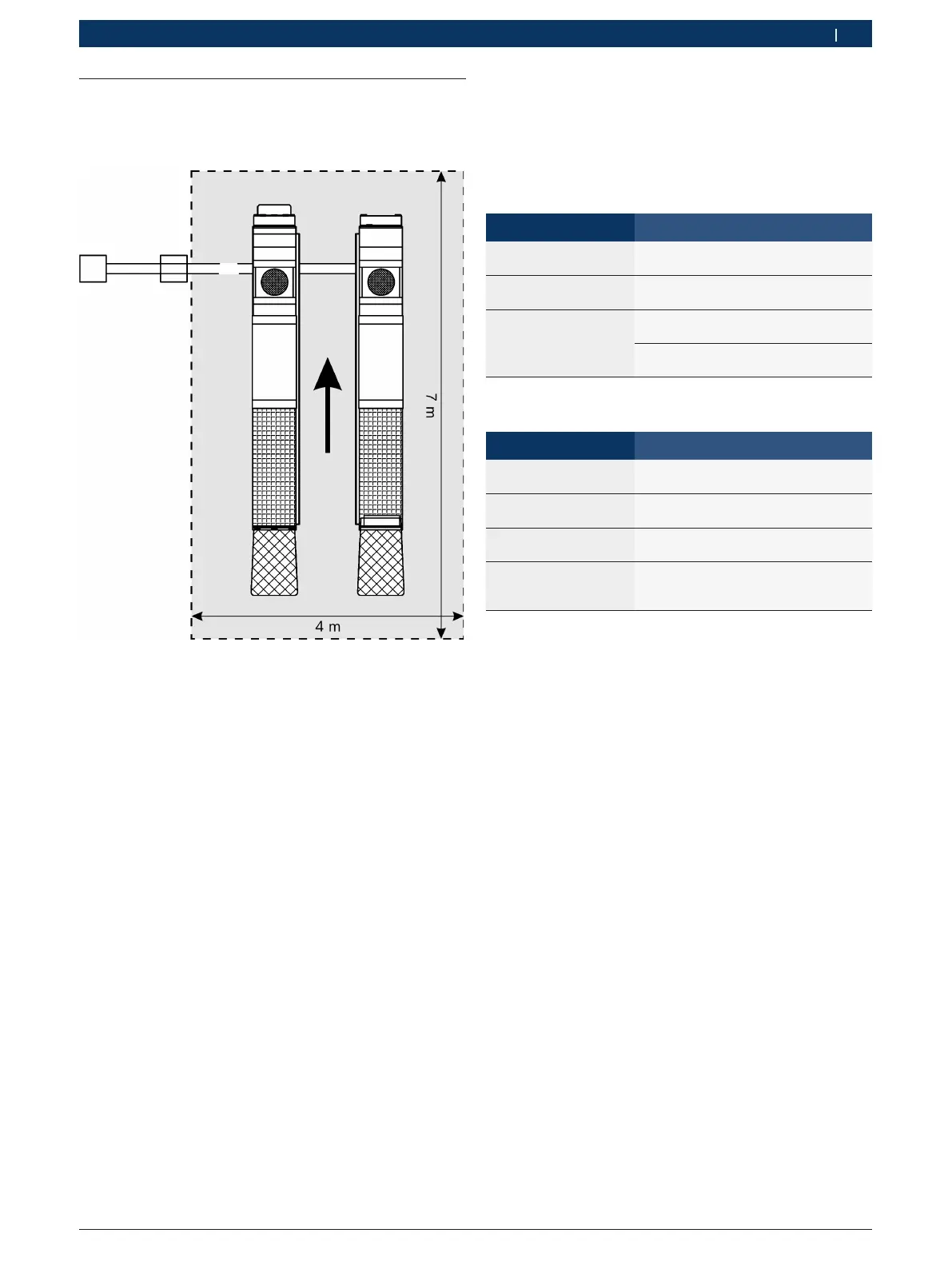

Fig. 2: Dimensioni consigliate della postazione di lavoro
Freccia: direzione di salita
Linea tratteggiata: zona di pericolo
2.4.2 Realizzazione della fondazione
¶ Realizzare la fondazione dopo consultazione con
il servizio assistenza Bosch o i centri di assistenza
autorizzati.
Dimensioni:
Variante Lunghezza x larghezza min.
Montaggio sopra
pavimento
Fondazione isolata
3500 mm x 2810 mm
Plinti continui
3500 mm x 1200 mm (2x)
Montaggio sotto pavi-
mento
Fondamenta singole
4900 mm x 2320 mm
Plinti continui
4900 mm x 765 mm (2x)
Qualità calcestruzzo:
Specifiche Denominazione, valore
Spessore min.
calcestruzzo
210 mm
Qualità del
calcestruzzo B 4710-1
C 20/25
Superficie Orizzontale e in piano
(pendenza max. 0,5 %)
Armatura BSt 500 M, Q131
in alto: asx,y = 3,77 cm
2
/m
In basso: asx = 2,57 cm
2
/m
i Schema fondamenta, vedere cap. 7.
! Le piastre base del ponte sollevatore devono essere
posizionate conformemente allo schema della fonda-
zione.
Fondo:
R Il fondo deve essere conforme alle direttive gene-
rali per terreni di fondazione (Eurocodice 7,
exDIN1054).
R Il fondo deve essere resistente al gelo.
! Il ponte sollevatore non deve essere installato
all’aperto. È necessario provvedere almeno ad
unacopertura con un tetto resistente agli agenti
atmosferici.
! In caso di ancoraggio del ponte sollevatore su una
piattaforma di calcestruzzo armato preesistente
ènecessario un certificato individuale da parte di un
ingegnere strutturale o di un perito edile.
! Le qualità del calcestruzzo e del fondo devono
essere controllate prima del montaggio tramite una
trivellatura di prova.
È necessario prevedere in ciascuna posizione di solleva-
mento uno spazio libero di almeno 1 metro tra il ponte
sollevatore e gli elementi fissi (ad es. la parete).
Nel senso longitudinale del ponte sollevatore deve es-
sere disponibile uno spazio sufficiente per l'accesso o
l'uscita dei veicoli.
Altezza del locale consigliata: almeno 4 m.
i Onde evitare collisioni con il soffitto, in ambienti con
soffitto basso si consiglia il montaggio di una barrie-
ra fotoelettrica per soffitto.
