1 689 978 572 2014-06-06| Robert Bosch GmbH
Montage | VLS 5140 | 77 fr
3.3 Mise en place du pont élévateur
3.3.1 Dépose des rails
DANGER – Le pont élévateur est lourd !
Danger d’écrasement en cas de transport
incorrect du pont élévateur.
¶ Soulever et transporter le rail uniquement
àl'aide d'un chariot de levage ou d'une
grue.
¶ S’assurer qu’aucune personne et aucun
objet ne se trouvent à proximité du pont
élévateur.
¶ Ne jamais mettre des extrémités du corps
sous un rail soulevé!
1. Transporter les rails à l'aide d'un chariot de levage
ou d'une grue une par une vers l'emplacement prévu.
2. Positionner des cales en bois à la position de mon-
tage du pont élévateur.
3. Déposer les rails sur les cales en bois en les orien-
tant correctement.
4. Dès maintenant, aligner les rails grossièrement.

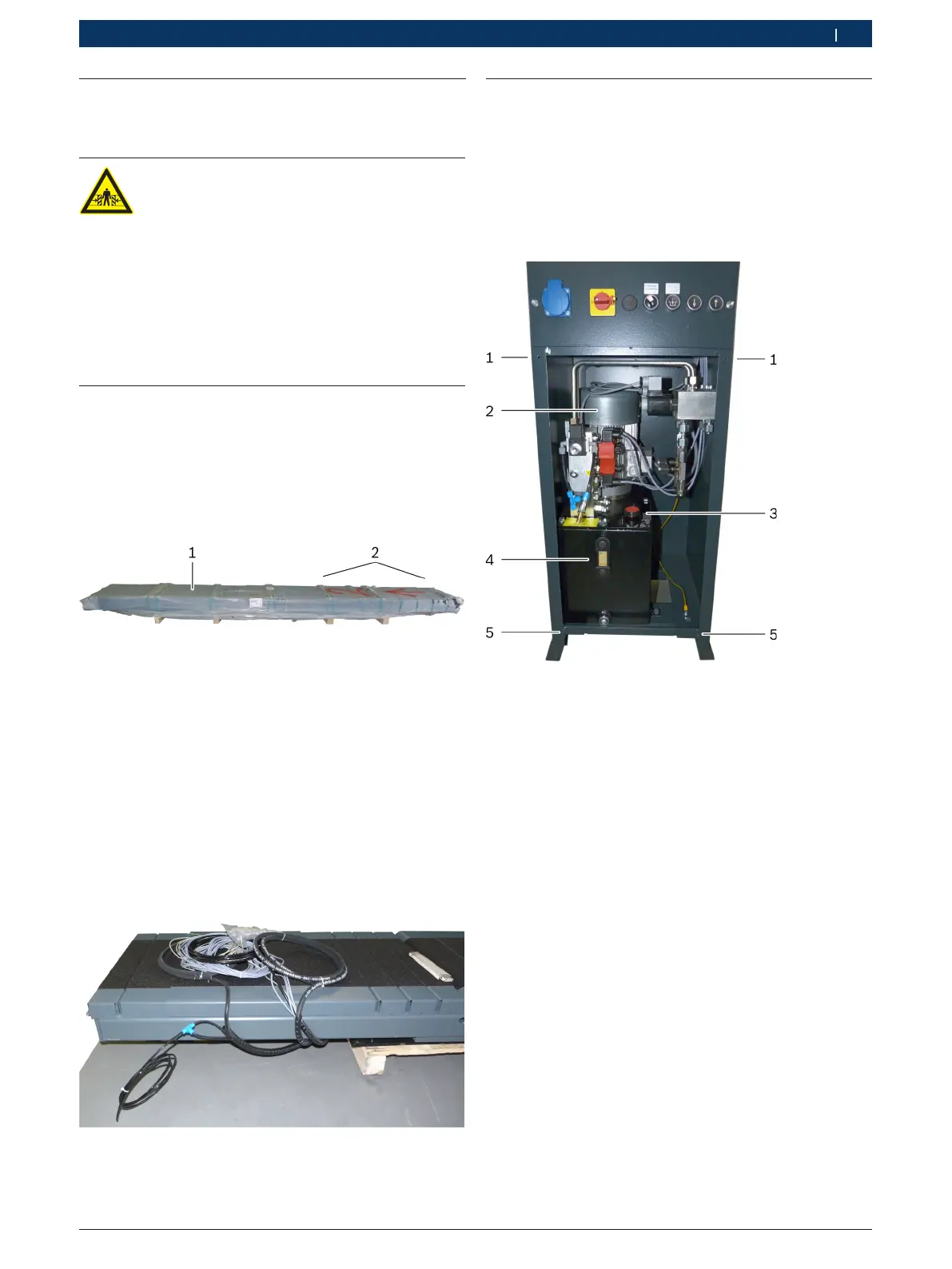

Fig. 4: Rail sur cales en bois
1 Rail
2 Inscription (numéro, sens de la marche)
! Respecter les inscriptions qui figurent sur
l'emballage:
- Rail 1: à gauche dans le sens de la marche.
- Rail 2: à droite dans le sens de la marche.
i Écart des rails: voir chap. 6.
5. Retirer l'emballage.
6. Extraire les câbles et les flexibles de la partie
inférieure avant du rail et les déposer sur le rail.
Fig. 5: Extrémité avant d'un rail
3.4 Raccordement de l’unité de
commande
3.4.1 Contrôle de l’unité hydraulique
1. Déposer l'unité de commande à la position prévue.
2. Retirer les vis de fixation de la paroi avant.
3. Faire basculer la paroi avant légèrement vers l'avant
et la retirer par le haut de la fixation à encoches.
Fig. 6: Unité de commande ouverte
1 Alésage pour vis de fixation
2 Moteur électrique
3 Couvercle pour réservoir d'huile
4 Réservoir d'huile avec regard
5 Fixation à encoches pour la paroi avant
4. Contrôler l'unité hydraulique pour vérifier qu'elle
neprésente pas de dommages mécaniques.
5. Remplir le réservoir d'huile avec de l'huile hydrau-
lique. Lorsque le pont élévateur est entièrement
abaissé, le niveau d'huile doit se trouver au milieu
duregard (ligne rouge = niveau minimal).
i Huile hydraulique prescrite :
Huile hydraulique bio (exemple: meguin HEES 46).
