3.9.3 Montar a proteção anti-deslizamento
dianteira
! A proteção anti-deslizamento dianteira apenas pode
ser montada na extremidade dianteira do trilho es-
querdo (trilho junto da unidade de comando).
1. Posicione a proteção anti-deslizamento (2) na extre-
midade dianteira do trilho esquerdo.

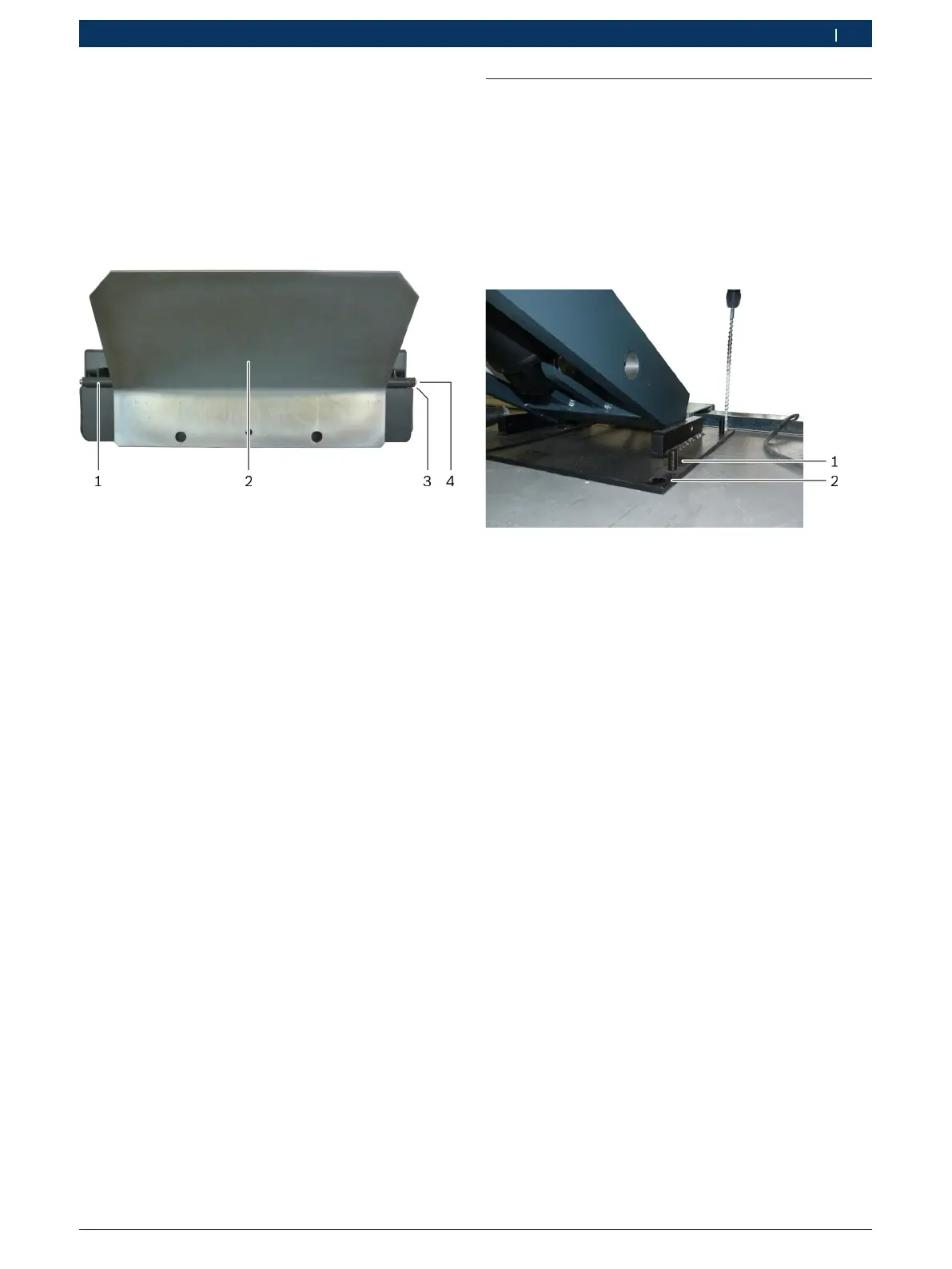

Fig. 17: Extremidade dianteira do trilho esquerdo
1 Guia para barra de apoio
2 Proteção anti-deslizamento
3 Anel de segurança
4 Barra de apoio
2. Empurre a barra de apoio através de todas as
5guias, de modo a fixar a disposição.
3. Fixe a barra de apoio em ambos os lados com um
anel de segurança (3). Ver fig. 17.
3.10 Ancorar a plataforma elevatória
3.10.1 Fazer os furos de fixação
1. Certifique-se de que as placas do chão da plata-
forma elevatória estão corretamente posicionadas
sobre a base.
2. Desloque o trilho para cima e bloqueie no engate
superior.
3. Faça os furos de fixação na base. Remova a poeira
resultante da perfuração dos furos.
Fig. 18: Fazer os furos de fixação
1 Parafuso de alinhamento
2 Orifício de fixação na placa do chão
4. Insira as ancoragens de ligação nos orifícios de fixa-
ção. Ainda não aperte os parafusos de fixação das
ancoragens de ligação!
i Ancoragens de ligação recomendadas: ver cap. 2.4.3.
! Observe as regulamentações de montagem do
fabricante de buchas!
Utilize arruelas com uma dimensão adequada!
3.10.2 Nivelar os trilhos
1. Eleve o trilho com carga (veículo de média dimen-
são) e baixe-o na posição de bloqueio preferencial
uma medição do eixo.
2. Certifique-se de que as porcas de fixação das anco-
ragens de ligação estão desenroscadas.
3. Ajuste as placas do chão com a ajuda dos parafusos
de alinhamento de modo a que os trilhos fiquem
nivelados nos sentidos longitudinal e transversal.
! Poderá ser necessário colocar bases adequadas por
baixo dos parafusos de alinhamento.
! Para uma verificação exata do alinhamento
é necessário utilizar um nivelador.
4. Aperte as porcas de fixação das ancoragens
de ligação com o torque prescrito.
