Bosch VLS 5140 - Elanslutning

1 689 978 572 2014-06-06| Robert Bosch GmbH
Montering | VLS 5140 | 181 sv
3.4.4 Elanslutning
! Elkablarna måste anslutas av en behörig elfackman.
Här gäller VDE 0100.
i Kopplingsscheman se kap. 10.
1. Lossa och ta bort skruvarna till vänster och höger på
manöverenhetens ovansida.
2. Lyft bort manöverenhetens övre täckkåpa. Billyftens
elektroniska styrenhet är nu åtkomlig.

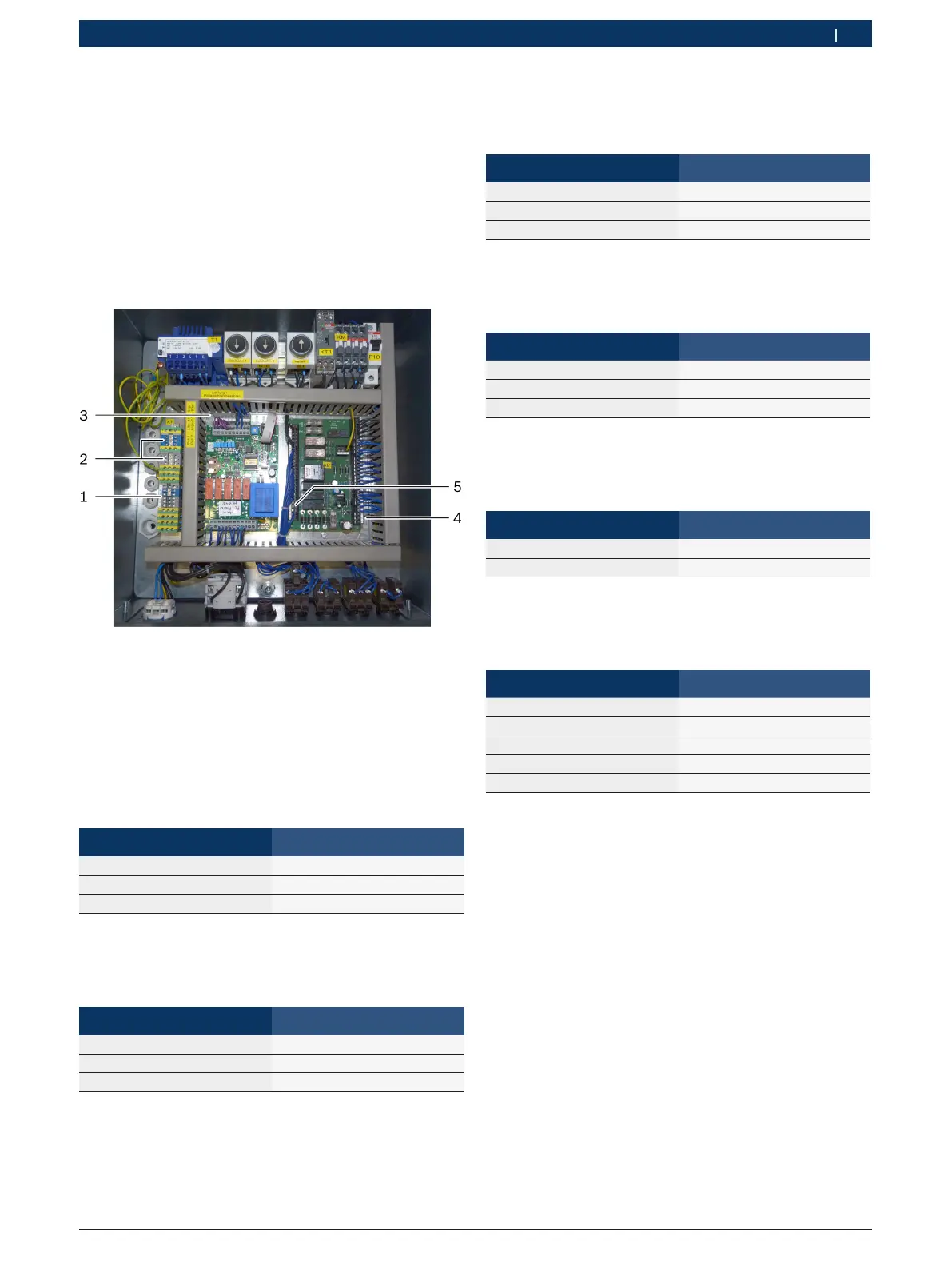

Fig. 9: Elnslutningar i manöverenheten
1 Nätanslutning
2 Körbanebelysning
3 Potentiometer 1 och 2
4 Ljusbom 1
5 Ljusbom 2
Potentiometer 1 (vagnsspår 1)
¶ Dra in ledningarna till potentiometer 1 genom en
liten dragavlastning och anslut till position (3).
Ledning Klämma
Brun 3
Vit 4
Grön 5
Potentiometer 2 (vagnsspår 2)
¶ Dra in ledningarna till potentiometer 2 genom en
liten dragavlastning och anslut till position (3).
Ledning Klämma
Grön 6
Vit 7
Brun 8
Ljusbom 1
¶ Dra in ledningen till ljusbom 1 genom en liten
dragavlastning och anslut till position (4).
Ledning Klämma
Brun 1
Blå 2
Svart 3
Ljusbom 2
¶ Dra in ledningen till ljusbom 2 genom en liten
dragavlastning och anslut till position (5).
Ledning Klämma
Brun 64
Blå 65
Svart 66
Körbanebelysning
¶ Dra in ledningarna till körbanebelysningen genom
fyra små dragavlastningar och anslut till position (2).
Ledning Klämma
Svart Grå (fas)
Svart Blå (nolledare)
Nätanslutning
¶ Dra in ledningen för nätanslutningen genom den
stora dragavlastningen och anslut till position (1).
Ledning Klämma
Fas L1 Grå (L1)
Fas L2 Grå (L2)
Fas L3 Grå (L3)
Nolledare Blå (N)
Skyddsledare Gul-grön (PE)
Skyddsledare
¶ Kontrollera skyddsledaren.
