Instalacja pneumatyczna | VLS 5140 | 301 pl
8.2 Podnośniki z podnośnikiem
podwoziowym

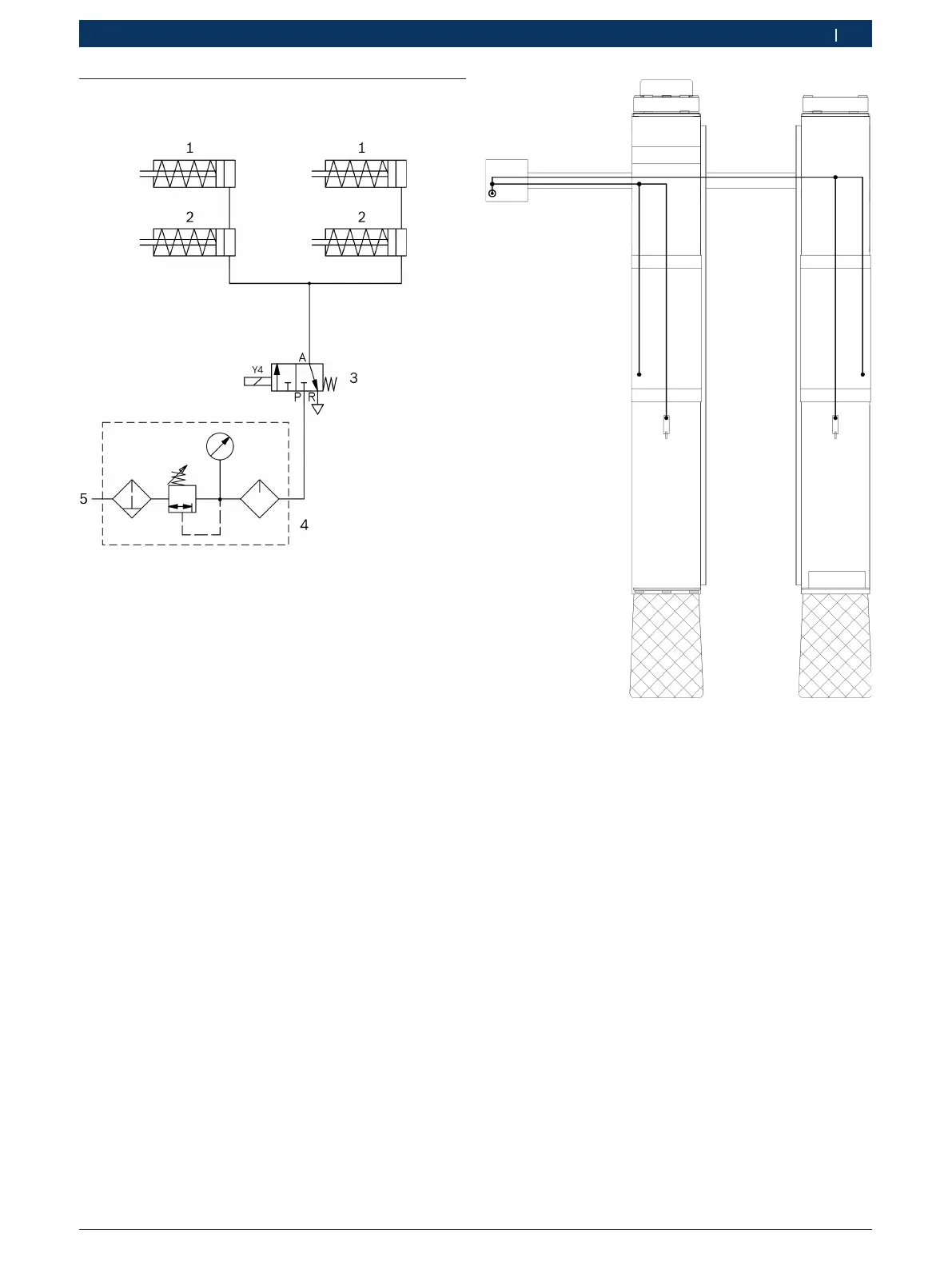

Rys. 34: Schemat pneumatyczny (z podnośnikiem podwoziowym)
1 siłownik odblokowujący podnośnik podwoziowy
2 siłownik odblokowujący szynę jezdną
3 zawór pneumatyczny (zawór 3/2-drogowy)
4 zespół uzdatniania sprężonego powietrza (w gestii klienta)
5 wejście sprężonego powietrza (w gestii klienta)
! Ciśnienie robocze: 8 – 10 barów. Rys. 35: Plan przewodów pneumatycznych
(z podnośnikiem podwoziowym)
