Bosch VLS 5140 - Kontinuerliga Fundament

1 689 978 572 2014-06-06| Robert Bosch GmbH
196 | VLS 5140 | Fundamentritningar sv
7.2.2 Kontinuerliga fundament
4800
450
2100
170/220
400
400
A
A
min. 1000
max. 2250
2320
790 765
4900
750
50
1088
1038
50
270
1530
1300
580
580
1088
580 1030
1610
65
765
300
790 765765
1610
min.
210
Version 1.0





A–A
Ø120

 
 






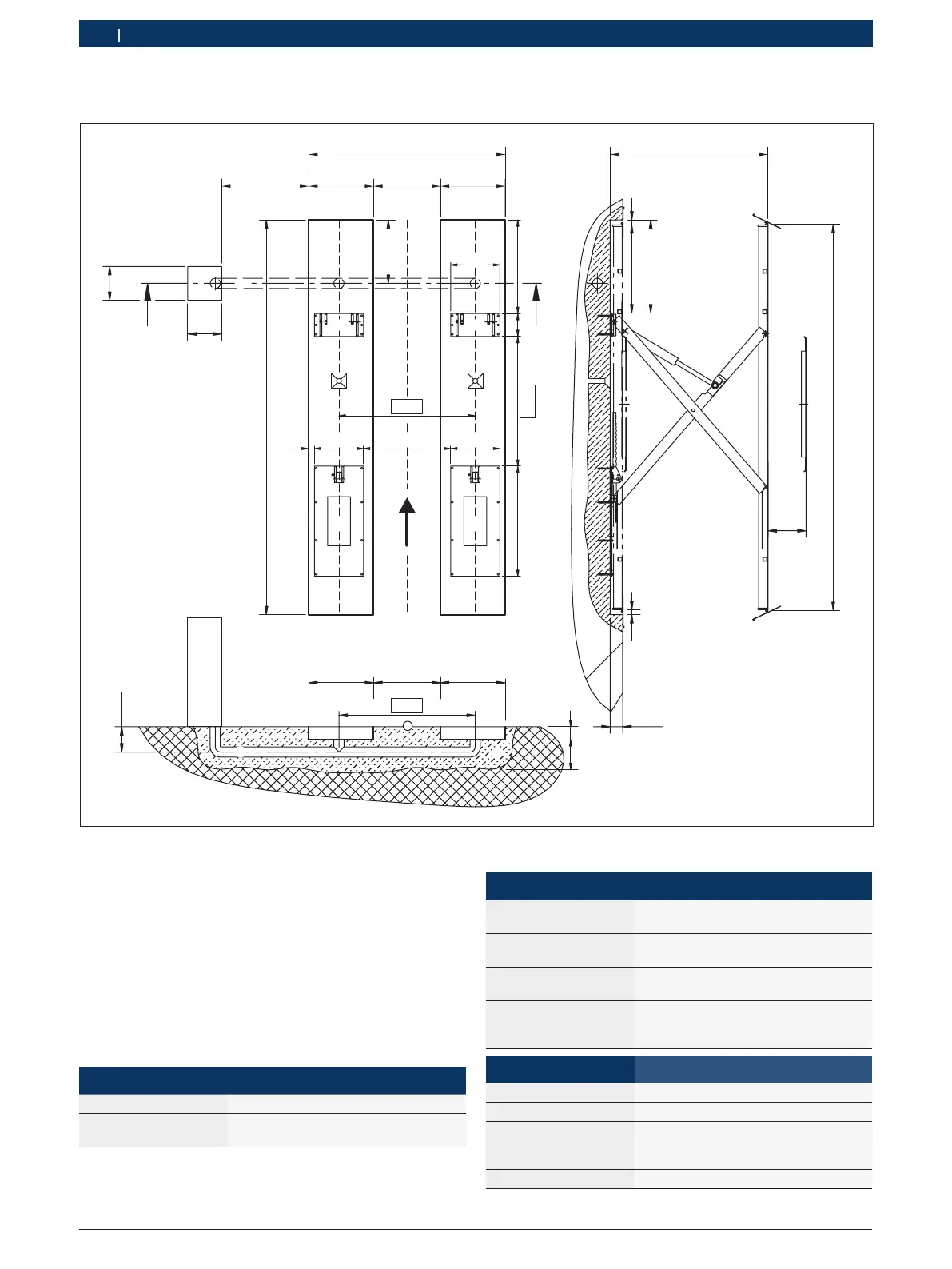

Fig. 29: Fundamentritning 3 (alla mått i mm. Pil = påkörningsriktning.)
(1) Före alla byggnadsarbeten ska det säkerställas att
den senaste versionen av fundamentritningen föreligger.
(2) Det är inte möjligt att använda en domkraft vid ett
kontinuerligt fundament.
(3) De fyra golvplattorna måste vara perfekt vågräta och
jämna. Höjdskillnad max. 5 mm. Nivellering krävs!
(4) Främre påkörningsklaffar finns som tillval.
Serieutförandet har en fast avrullningssäkring.
(5) Sörj för tillräcklig dränering.
(6) Anslutningar i manöverenheten
Nätanslutning 3/NPE; 400 V; 50 Hz
Tryckluft 8 – 10 bar
(serviceenhet ska installeras)
(7) Tomrör Ø120 mm för anslutningskablar.
(8) Betongkvalitet
Betongens tjocklek
min.
210 mm
Betongkvalitet
B 4710-1
C 20/25
Yta Vågrätt och jämn
(lutning max. 0,5 %)
Armering BSt 500 M, Q131
uppe: asx,y = 3,77 cm
2
/m
nere: asx = 2,57 cm
2
/m
(9) Billyft Försänkningsdjup
VLS 5140 170 mm
VLS 5140 A 220 mm
VLS 5140 L
Sekundärlyft golvplan:
170 mm
220 mm (före och efter sekundärlyftet
krävs utjämningselement)
VLS 5140 LA 220 mm
