1 689 978 572 2014-06-06| Robert Bosch GmbH
Dimensions | VLS 5140 | 87 fr
6.1 Dimensions VLS 5140
4800
152
2100
160
5770
2260
(850)
705
650
max. 2250
min. 1000

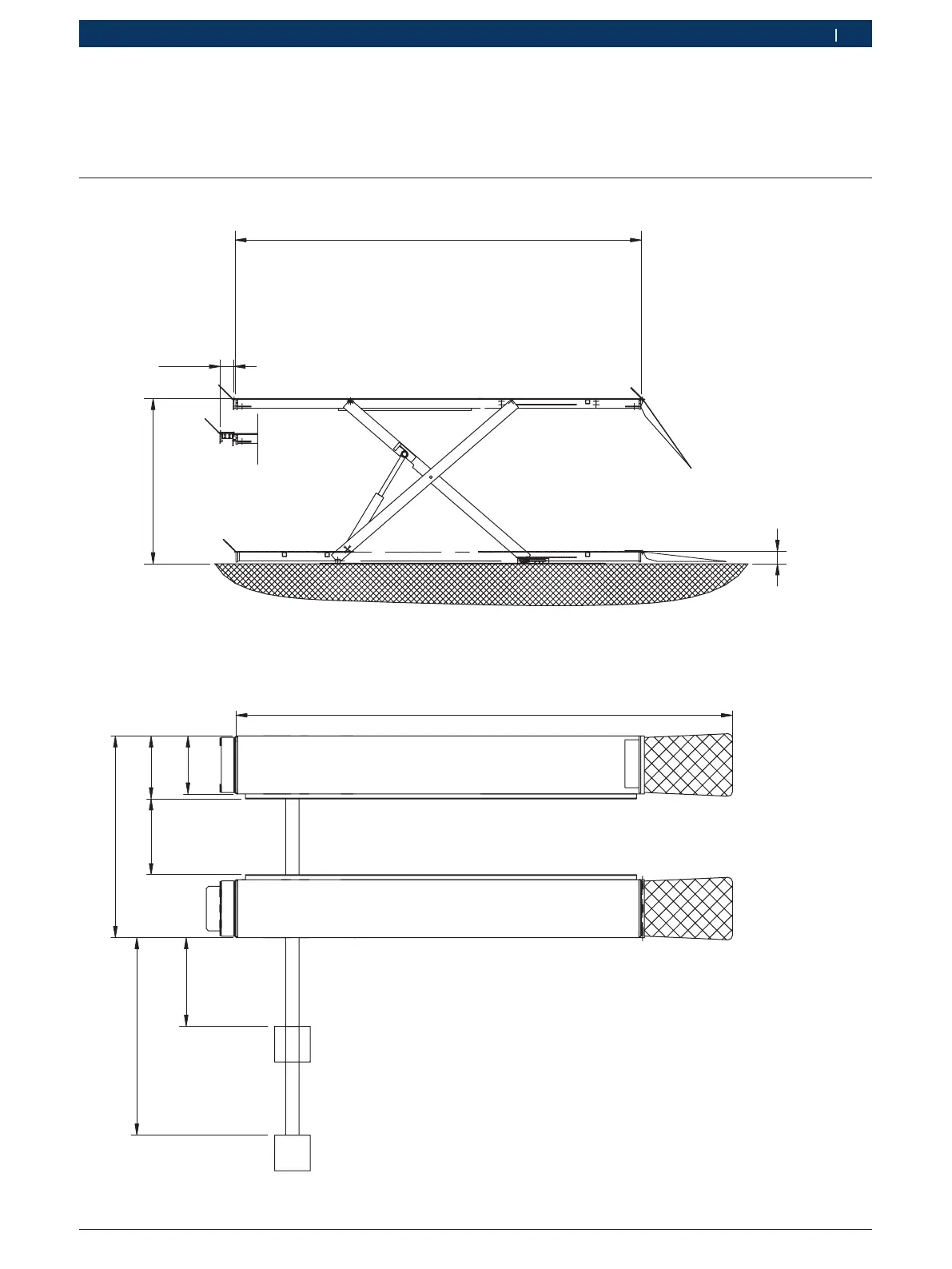

Fig. 22: Schéma de cotes 1
6. Dimensions
i Toutes les dimensions sont indiquées en mm
(millimètres).
! Toutes les cotes indiquées sont des valeurs typiques.
Des différences sont possibles en fonction de l’incli-
naison du sol, de la nature du sol et des tolérances
de fabrication.
