94 | VLS 5140 | Schémas des fondations fr
7.2.2 Semelles filantes
4800
450
2100
170/220
400
400
A
A
min. 1000
max. 2250
2320
790 765
4900
750
50
1088
1038
50
270
1530
1300
580
580
1088
580 1030
1610
65
765
300
790 765765
1610
min.
210
Version 1.0





A–A
Ø120

 
 






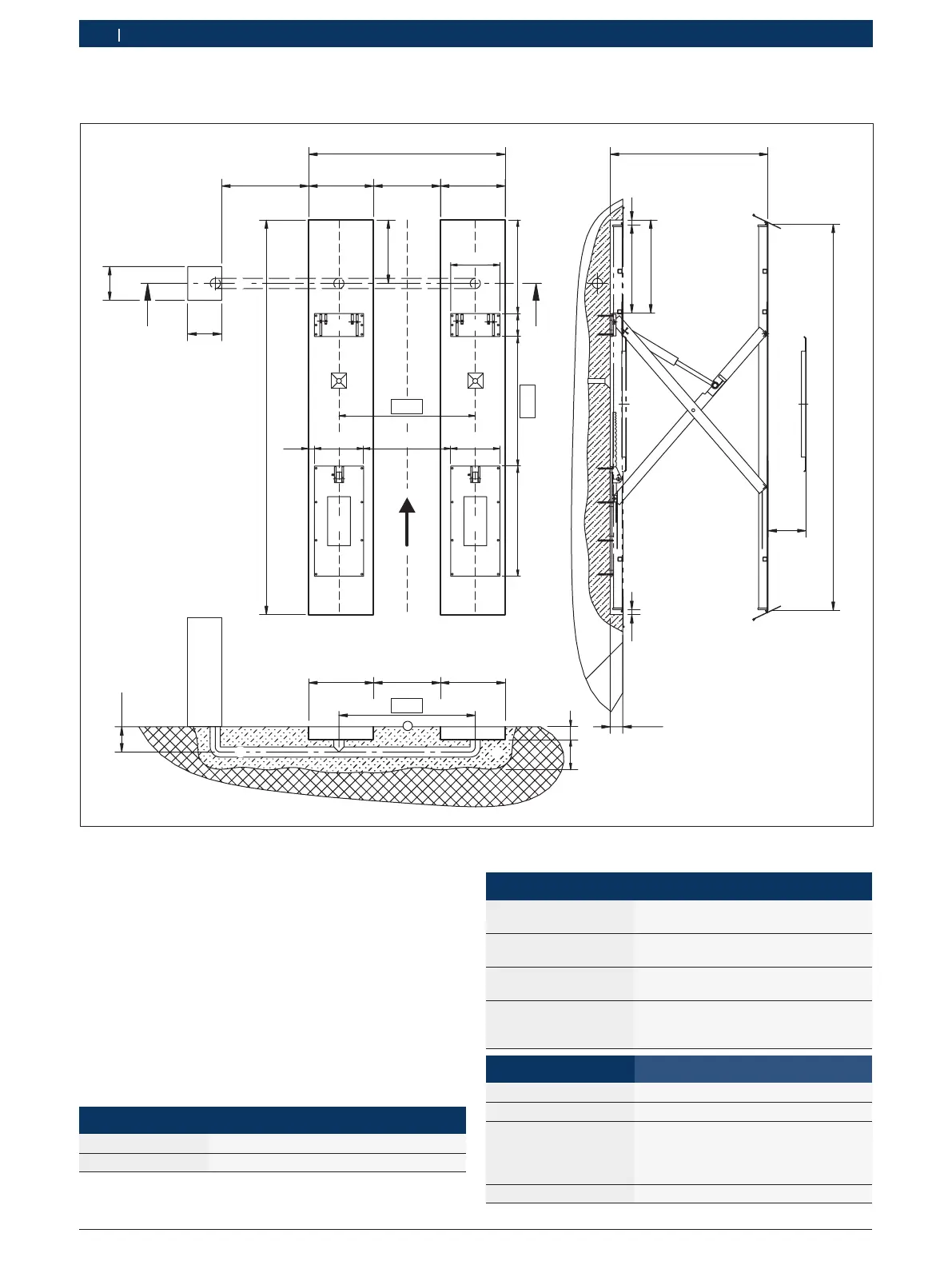

Fig. 29: Schéma des fondations 3 (toutes les dimensions en mm; flèche = sens de la montée)
(1) Avant tous travaux de construction, s'assurer que la
dernière version du schéma des fondations est dispo-
nible.
(2) L'utilisation d'un cric de pont n'est pas possible
dans le cas d'une semelle filante.
(3) Les quatre plaques de base doivent être parfaite-
ment horizontales et planes. Différence de hauteur de
5mm au maximum. Mise à niveau nécessaire!
(4) Les trappes de montée avant sont en option. Laver-
sion de série est équipée d'une sécurité fixe.
(5) Veiller à un drainage suffisant.
(6) Raccords dans l'unité de commande
Prise secteur 3/NPE; 400V; 50Hz
Air comprimé 8 – 10bars (unité de maintenance prévue)
(7) Gaine Ø120mm pour le passage des conduites
(8) Qualité du béton
Épaisseur du béton
mini.
210 mm
Qualité du béton
B4710-1
C 20/25
Surface Horizontale et plane
(pente maxi. 0,5 %)
Armature BSt 500 M, Q131
en haut: asx,y = 3,77cm
2
/m
en bas: asx = 2,57cm
2
/m
(9) Pont élévateur Profondeur des évidements
VLS 5140 170 mm
VLS 5140 A 220 mm
VLS 5140 L
Post-course à hauteur
du sol:
170 mm
220 mm (avant et après la post-
course, des éléments d'ajustage sont
nécessaires)
VLS 5140 LA 220 mm
