1 689 978 572 2014-06-06| Robert Bosch GmbH
Montaż | VLS 5140 | 287 pl
3.9.3 Montaż przedniego zabezpieczenia przed
odtoczeniem
! Przednie zabezpieczenie przed odtoczeniem wolno
zamontować wyłącznie na przednim końcu lewej
szyny jezdnej (szyna jezdna przy jednostce obsłu-
gowej).
1. Umieścić zabezpieczenie przed odtoczeniem (2) na
przednim końcu lewej szyny jezdnej.

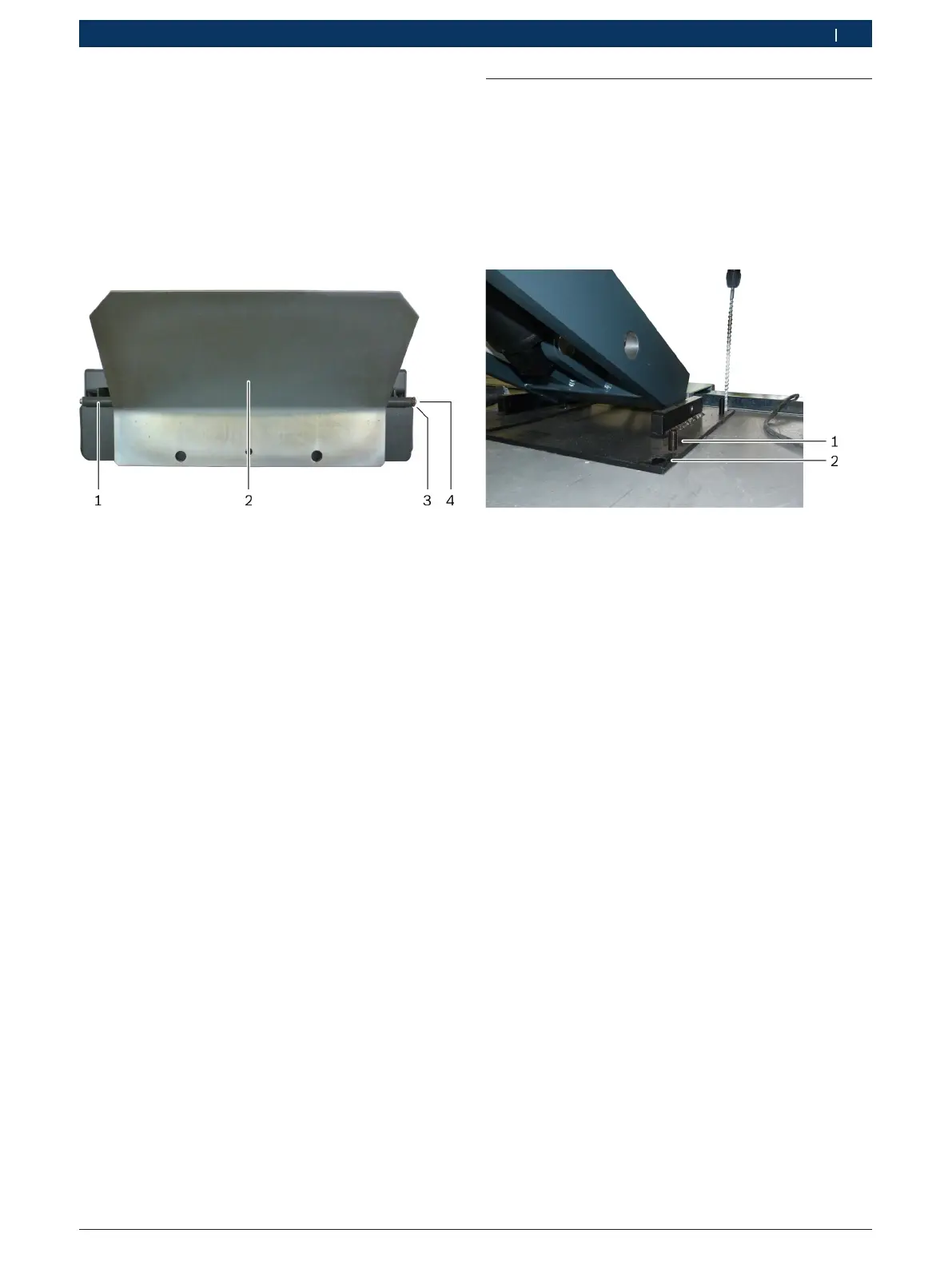

Rys. 17: Przedni koniec lewej szyny jezdnej
1 prowadnica drążka łożyskowego
2 zabezpieczenie przed odtoczeniem
3 pierścień zabezpieczający
4 drążek łożyskowy
2. Przeprowadzić drążek łożyskowy przez w sumie
5prowadnic, aby zamocować elementy.
3. Unieruchomić drążek łożyskowy po obu stronach
pierścieniem zabezpieczającym (3). Patrz rys. 17.
3.10 Kotwienie podnośnika
3.10.1 Wiercenie otworów do mocowania
1. Upewnić się, że płyty podłożowe podnośnika zostały
poprawnie umiejscowione na fundamencie.
2. Podnieść szynę jezdną i osadzić ją w najwyższej
blokadzie.
3. Nawiercić otwory do mocowania w fundamencie.
Usunąć pył powstały w wyniku wiercenia otworu.
Rys. 18: Wiercenie otworów do mocowania
1 śruba wyrównująca
2 otwór do mocowania w płycie podłożowej
4. Wsunąć kotwy zespalające do otworów do mocowa-
nia. Nie dokręcać jeszcze śrub mocujących w ko-
twach zespalających!
i Zalecane kotwy zespalające – patrz rozdz. 2.4.3.
! Przestrzegać przepisów montażowych producenta
kołków!
Używać podkładek o wystarczających rozmiarach!
3.10.2 Niwelowanie szyn jezdnych
1. Podnieść szynę jezdną z obciążeniem (pojazd o
średniej masie) i opuścić do pozycji zatrzaśnięcia
odpowiedniej dla wymiaru osi.
2. Upewnić się, że nakrętki mocujące kotew zespalają-
cych są poluzowane.
3. Ustawić płyty podłożowe przy pomocy śrub wyrów-
nujących w taki sposób, aby szyny jezdne były wywa-
żone w kierunku podłużnym i poprzecznym.
! Pod śruby wyrównujące należy ewentualnie podłożyć
odpowiednie podkładki.
! Do kontroli dokładności niwelacji należy użyć niwe-
latora.
4. Dokręcić nakrętki mocujące kotew zespalających
zzalecanym momentem obrotowym.
