2.4 İşletici tarafından uygulanan ön
çalışmalar
2.4.1 Yer ihtiyacı

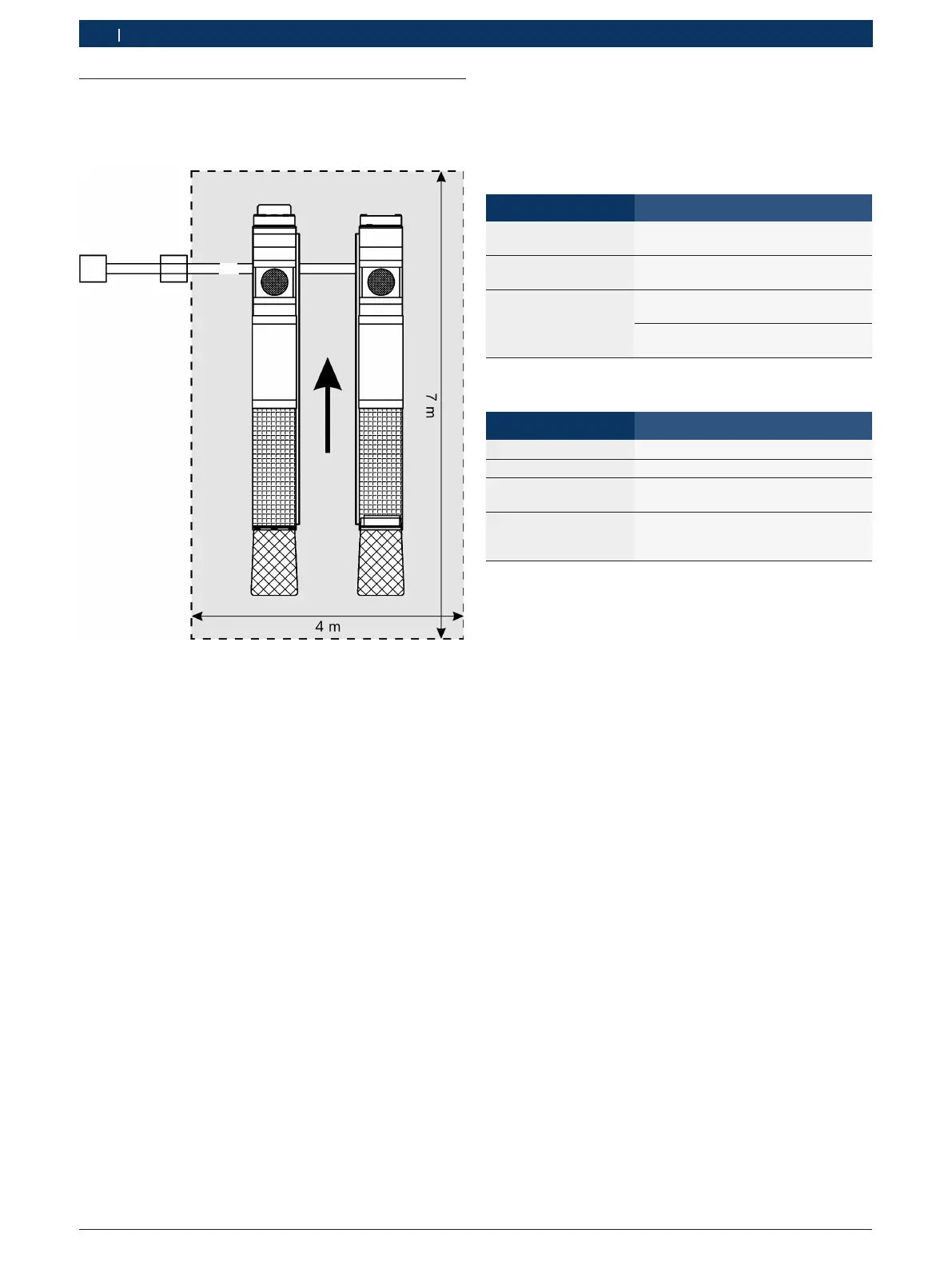

Şek. 2: Önerilen iş yeri ölçüleri
Ok: Çıkış yonü
Kesik çizgili alan: Tehlike bölgesi
2.4.2 Temelin oluşturulması
¶ Bosch müşteri servisi veya yetkili bir servis merkezi
ile görüşülüp kararlaştırılarak temel kurulacaktır.
Ölçüler:
Tip Uzunluk x genişlik asg.
Zemin-üstü montaj Tekil temel
3500 mm x 2810 mm
Şerit temeller
3500 mm x 1200 mm (2x)
Zemin-altı montaj Tekil temel
4900 mm x 2320 mm
Şerit temeller
4900 mm x 765 mm (2x)
Beton kalitesi:
Ön tanımlı değerler Tanım, değer
Beton kalınlığı, asgari: 210 mm
Beton kalitesi B 4710-1 C 20/25
Yüzey Yatay ve düz
(eğim azami % 0,5)
Demir donatı BSt 500 M, Q131
üst: asx,y = 3.77 cm
2
/m
alt: asx = 2,57 cm
2
/m
i Temel planları için bkz. Bölüm 7
! Oto liftinin temel plakaları temel planına göre pozis-
yonlanmak zorundadır.
Zemin:
R Zemin, yapı zeminleri için geçerli genel direktiflere
(Eurocode 7, eskiden DIN 1054) uygun olmalıdır.
R Zemin dona karşı korunmuş olmalıdır.
! Oto liftinin açık havada kurulması yasaktır. En azın-
dan üstü kapalı bir mekanda kurulması gerekir.
! Oto liftinin mevcut bir betonarme tavana ankrajlan-
ması halinde, statik eksperi ya da inşaat eksperinin
vereceği onaylar gereklidir!
! Beton ve zemin özellikleri, montajdan önce bir test
deliği açılarak kontrol edilmelidir.
Ek olarak liftin her yükselme pozisyonu için, oto lifti ile
sabit duran öğeler (örn. bir bina duvarı) arasında en az
1 m boşluk öngörülmelidir.
Oto liftinin uzunlamasına yönünde araçların çıkması ve
inmesi için yeterli bir alan olmalıdır.
Önerilen mekan yüksekliği: En az 4 m.
i Aracın tavana çarpmasının önlenmesi için, alçak
mekanlarda bir tavan ışık baryeri (fotosel) monte
edilmesi tavsiye edilir.
