Pneumatik | VLS 5140 | 29 de
8.2 Hebebühnen mit Radfreiheber

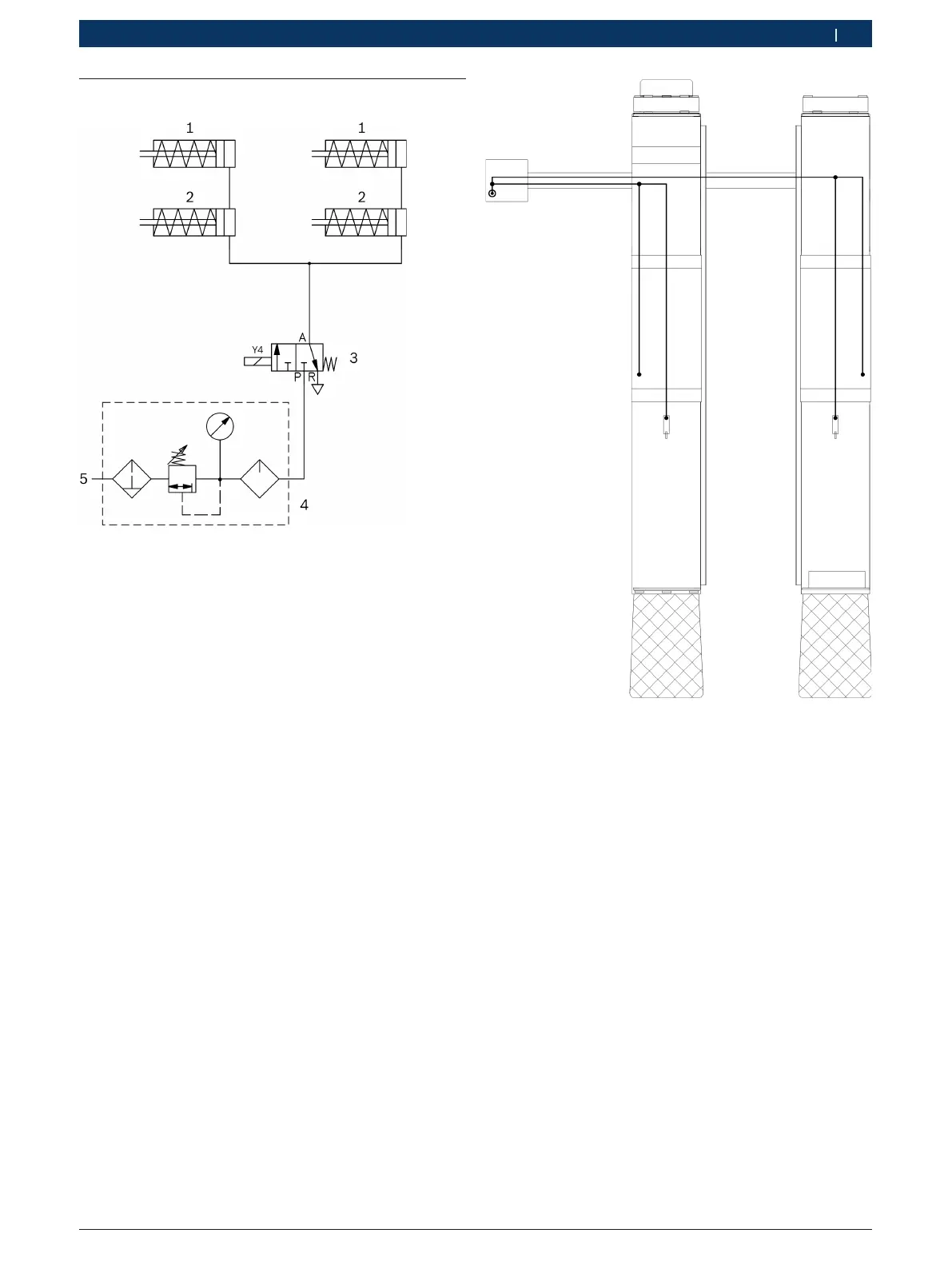

Fig. 34: Pneumatikplan (mit Radfreiheber)
1 Entriegelungszylinder für Radfreiheber
2 Entriegelungszylinder für Fahrschine
3 Pneumatik-Ventil (3/2-Wege-Ventil)
4 Druckluft-Wartungseinheit (kundenseitig)
5 Druckluft Eingang (kundenseitig)
! Betriebsdruck: 8–10 bar.
Fig. 35: Pneumatikverlegeplan (mit Radfreiheber)
