3.4.2 Anslutning av pneumatikslangar
i Pneumatikschema se kap. 8.
1. Led in pnematikslangarna från billyften till manöver-
enhetens inre.
2. Anslut billyftens pneumatikslangar till pneumatikut-
gångarna (2).
3. Anslut användarens tryckluftförsörjning till pneuma-
tikingången (3).

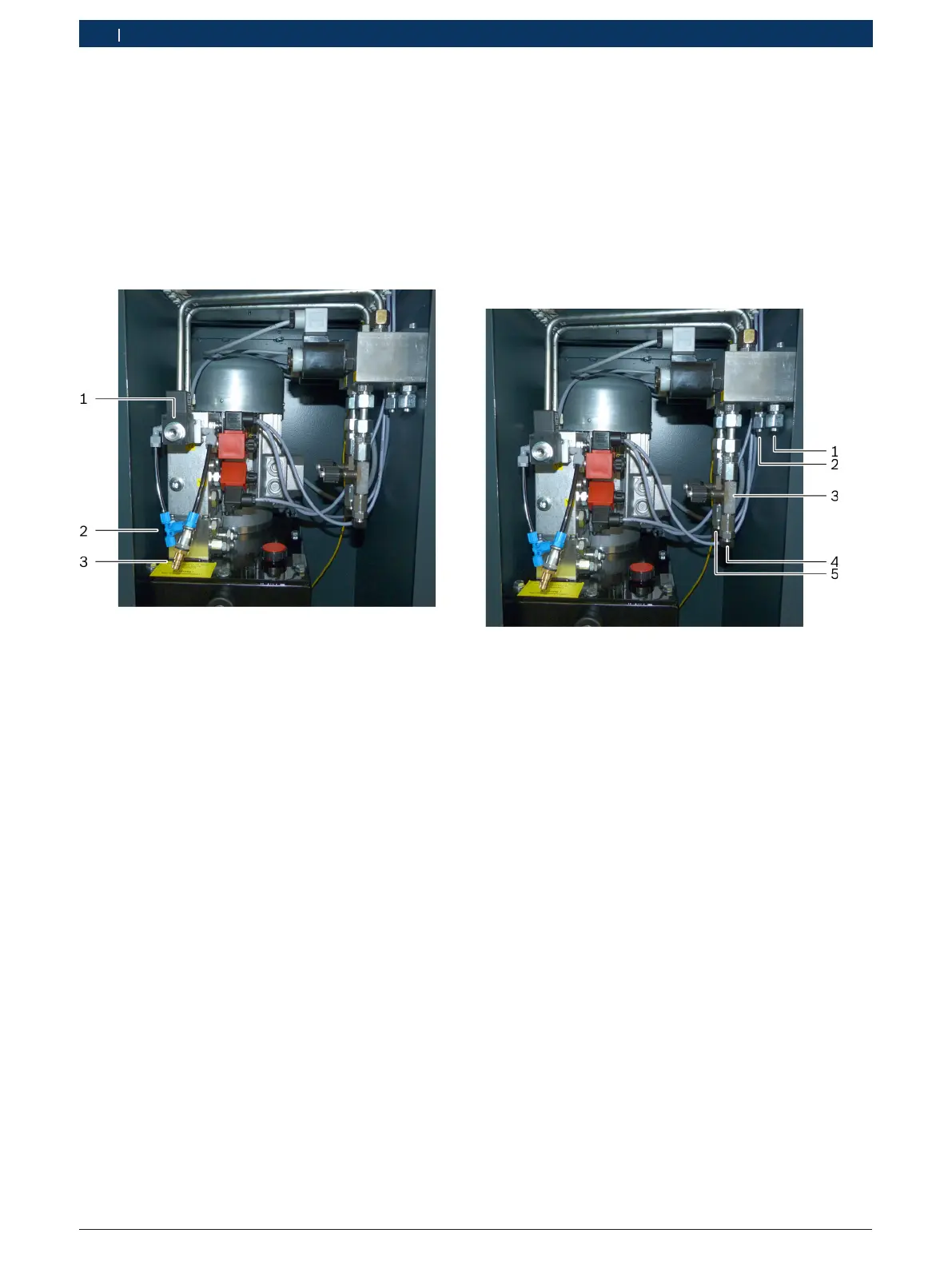

Fig. 7: Pneumatikanslutning
1 Frånluft
2 Pneumatikutgång (koppling för 2 slangar)
3 Pneumatikingång
! Användarens serviceenhet ska ställas in på ett
utgångstryck av 8 – 10 bar.
3.4.3 Anslutning av hydraulikslangar
i Hydraulschema se kap. 9.
1. Led in hydraulslangarna från billyften till manöver-
enhetens inre.
2. Anslut vagnsspårens hydraulslangar till hydraulan-
slutningarna (1, 2).
3. På billyftar med frihjulslyft:
Anslut frihjulslyftens hydraulslangar till hydraulan-
slutningarna (4, 5).
Fig. 8: Hydraulanslutningar
1 Anslutning för vagnsspår 1
2 Anslutning för vagnsspår 2
3 Strypbackventil för frihjulslyft
4 Anslutning för frihjulslyft 1
5 Anslutning för frihjulslyft 2
