Dimensioni | VLS 5140 | 155 it
6.1 Dimensioni VLS 5140
4800
152
2100
160
5770
2260
(850)
705
650
max. 2250
min. 1000

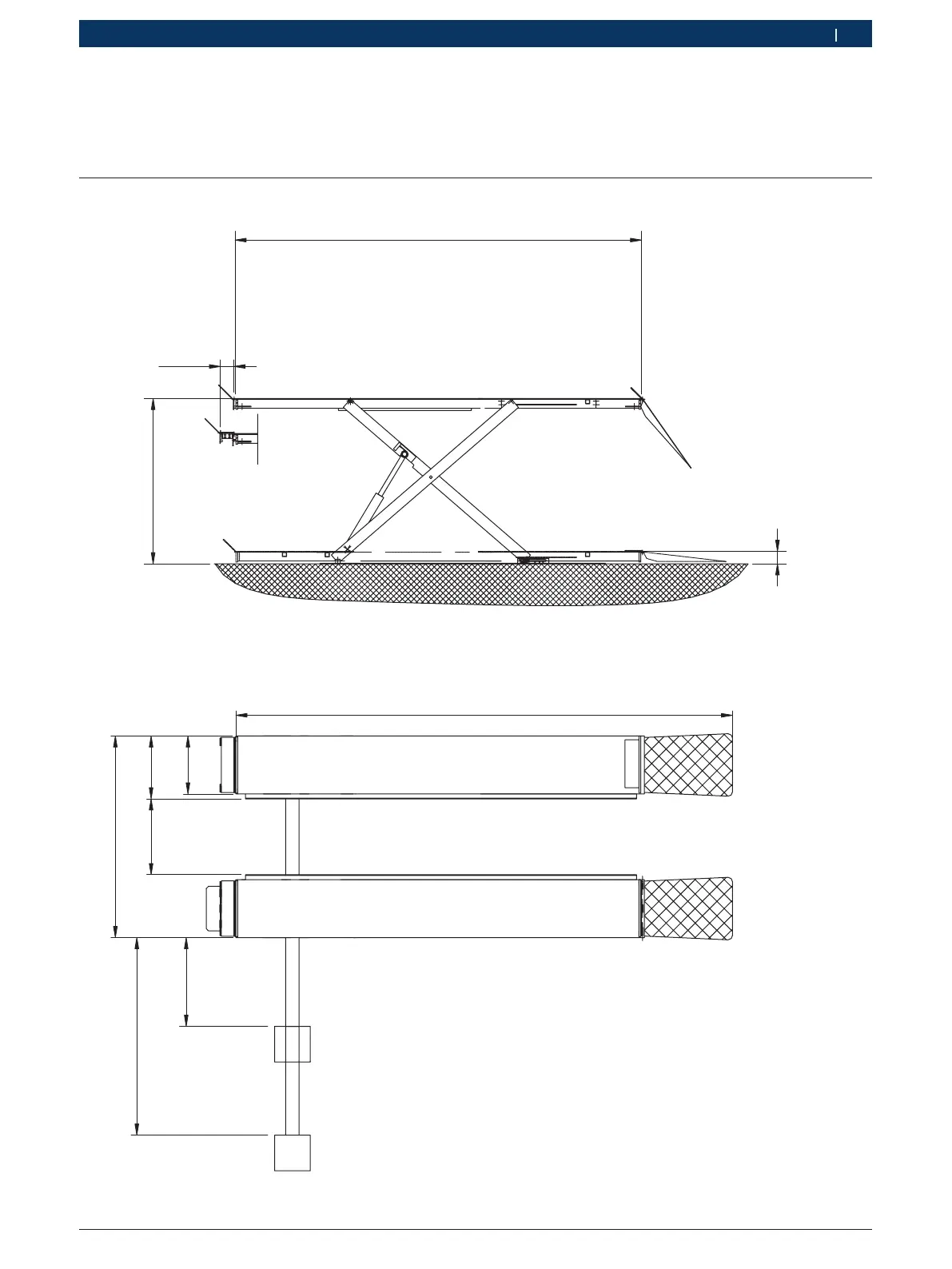

Fig. 22: Disegno quotato 1
6. Dimensioni
i Tutte le dimensioni sono espresse in mm (millimetri).
! Tutte le indicazioni delle misure rappresentano valori
tipici. A seconda dell'inclinazione e delle qualità del
fondo e delle tolleranze di produzione sono possibili
variazioni.
