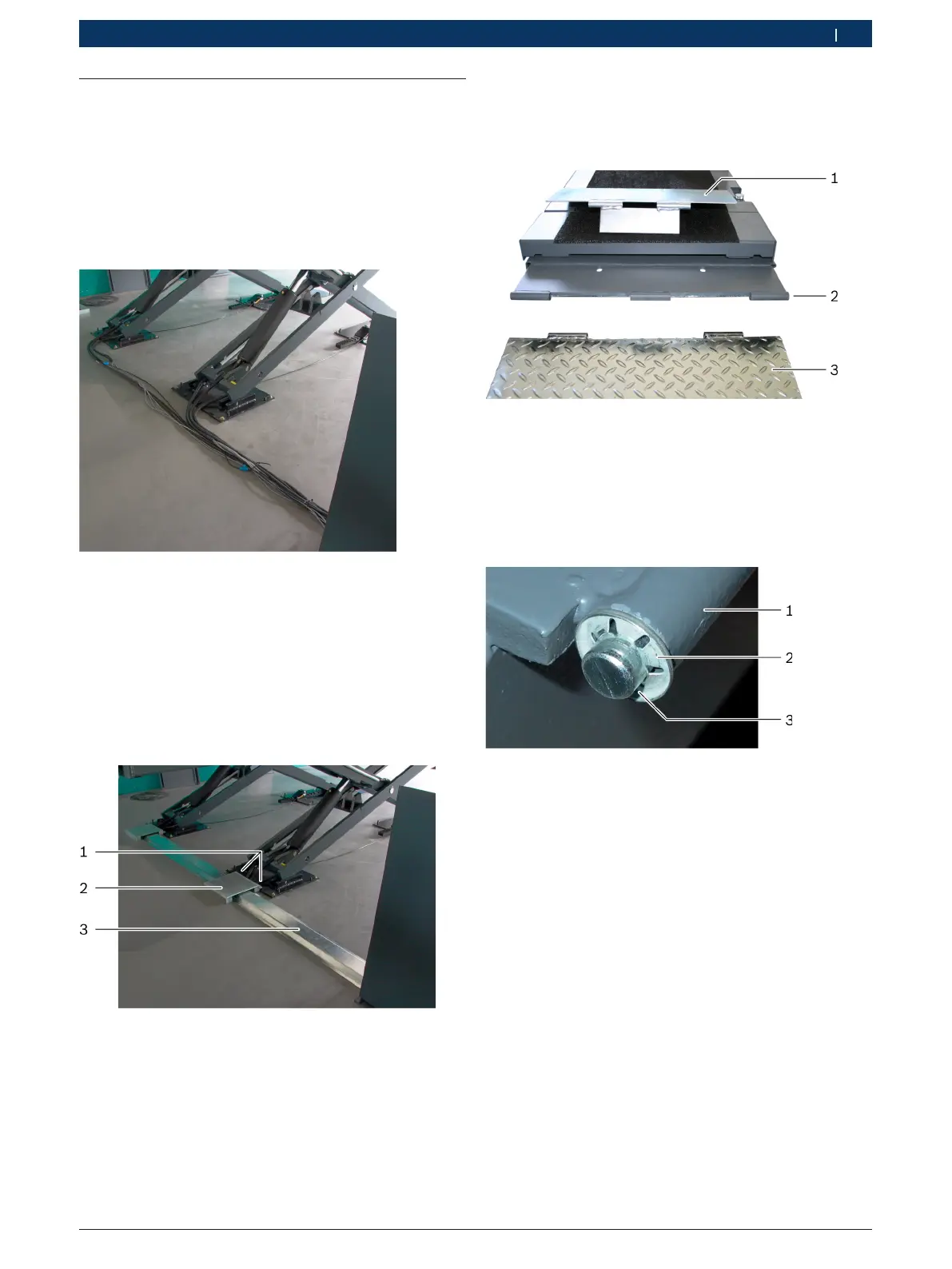

3.9 Montáž komponent
3.9.1 Montáž kabelového kanálu
1. Ovládací jednotku umístěte ve vhodné vzdálenosti od
zvedací plošiny.
2. Kabely vyrovnejte a veďte přímo k ovládací jednotce.
3. Kabely spojte kabelovými svorkami.
! Zbývající délku kabelů umístěte v ovládací jednotce.
Obr. 13: Kabely ke zvedací plošině
4. Na kabely položte dlouhé krycí plechy.
5. Konec druhého krycího plechu vsuňte pod ovládací
jednotku.
6. Černé kovové kusy s vývrty položte na upevňovací
body podlahové desky.
7. Kvadratické krycí plechy přišroubujte pomocí
kovových kusů sloužících jako podložka na
podlahových deskách.
Obr. 14: Kabelový kanál
1 Upevňovací body
2 Kvadratický krycí plech
3 Dlouhý krycí plech
! Dbejte na to, aby byly všechny kabely v kabelovém
kanálu volně uloženy a nebyly nikde sevřeny.
3.9.2 Montáž nájezdových ramp
1. Umístěte zábranu proti sjetí (1) na střední vedení.
2. Umístěte nájezdovou rampu (3) u obou vnějších
vedení. Viz obr. 16.
Obr. 15: Montáž nájezdové rampy
1 Pohyblivá zábrana proti sjetí
2 Vedení pro ložiskovou tyč
3 Nájezdová rampa
3. Pro stabilizaci uspořádání prostrčte ložiskovou tyč
skrz celkem 7 vedení.
4. Ložiskovou tyč zafixujte na obou stranách pomocí
pojistného kroužku. Viz obr. 17.
Obr. 16: Fixace ložiskové tyče
1 Vedení
2 Ložisková tyč
3 Pojistný kroužek
5. Druhou nájezdovou rampu namontujte analogicky.
! Zkontrolujte: Při nadzvednutí plošiny se zábrana
proti sjetí musí vztyčit. Při úplném spuštění plošiny
se zábrana proti sjetí musí opět sklopit.
