1 689 978 572 2014-06-06| Robert Bosch GmbH
246 | VLS 5140 | Montagempt
2.4.3 Obtenção de ancoragem de ligação
As ancoragens de ligação não estão incluídas no escopo
de funcionamento e têm de ser disponibilizadas pelo
proprietário.
Ancoragens de ligação recomendadas:
Especificações Designação, valor
Número 28 unidades
Tipo Hilti HVA/HAS-M16x125
Comprimento da âncora Ver fig. 3
Espessura do material
da base mín.
210 mm
Profundidade do furo mín. 125 mm
Profundidade de ancoragem 125 mm
Furo Ø 18 mm
Torque de aperto 80 Nm
i Também é possível utilizar outros fabricos desde que
do ponto de vista da construção sejam permitidos
para a zona de pressão e tração do concreto. Respei-
tar as regulamentações de montagem prescritas pelo
fabricante de buchas!
i A ancoragem de ligação tem de ficar ancorada no
concreto da base. O comprimento da âncora deve
ser selecionado de acordo com a estrutura do chão
por cima do concreto da base:
s
t
g
h
L
B

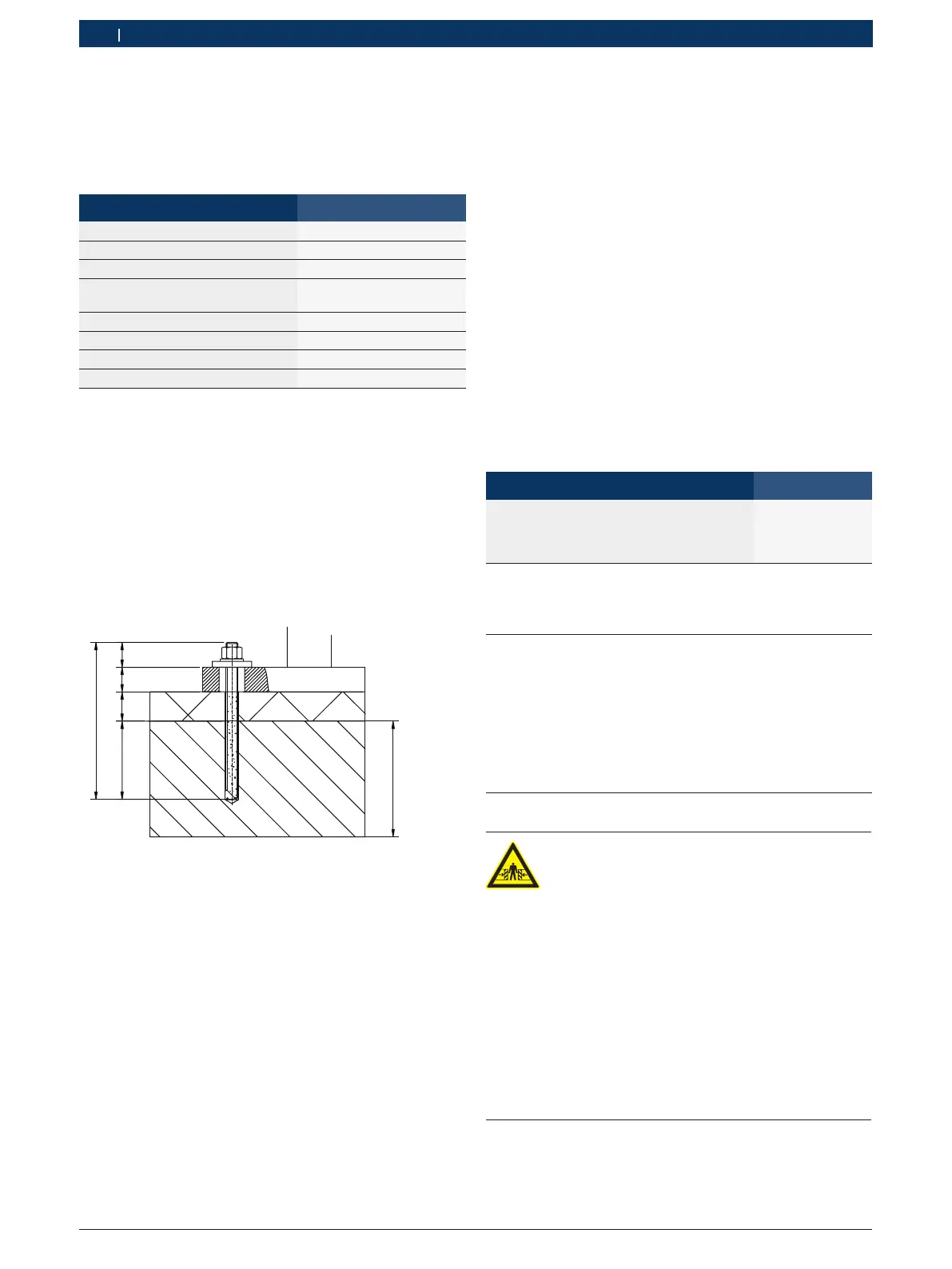

Fig. 3: Cálculo do comprimento da âncora
L Comprimento da âncora
g Comprimento visível da rosca
t Espessura da placa base da coluna da plataforma elevatória
s Espessura do pavimento incluindo a laje
h Profundidade de ancoragem
(de acordo com as indicações do fabricante de buchas)
B Espessura do concreto (ver cap. 2.4.2)
A profundidade de ancoragem h e a profundidade
do furo h+s são prescritas pelo fabricante de buchas.
Daí resulta um comprimento da âncora de pelo menos
L = h + s + t + g.
2.4.4 Distribuição da conexão elétrica
Assentar os cabos elétricos até ao local de
instalação.
! A conexão elétrica tem de estar protegida por parte
do cliente.
2.4.5 Distribuição da conexão de ar comprimido
Assentar a conexão de ar comprimido até ao local de
instalação.
! O ar comprimido tem de ser conduzido por uma
unidade de preparação do ar que se encontre junto
da plataforma elevatória.
i A unidade de preparação do ar não está incluída no
âmbito de fornecimento:
Unidade de preparação do ar adequada:
Módulo/Componentes N.º de referência
Unidade de preparação do ar 0–10 bar,
completa
(separador de água, filtro,
redutor de pressão, lubrificador)
1 692 872 365
3. Montagem
3.1 Definições
Os componentes da plataforma elevatória estão descri-
tos nas instruções de funcionamento originais.
i Os termos "esquerdo", "direito", "dianteiro" e
"traseiro" dizem respeito ao sentido de marcha do
veículo.
3.2 Indicações de perigo
PERIGO – Montagem incorreta da plataforma
elevatória!
Perigo de morte ou ferimentos, caso o veículo
caia ou incline durante a elevação, durante os
trabalhos no veículo e durante a descida.
Montagem apenas através do serviço de
assistência técnica da Bosch ou postos de
assistência técnica autorizados de acordo
com as especificações das instruções de
montagem.
Efetue a montagem apenas quando todas
as condições prévias estiverem cumpridas
e tiver sido assegurada a integridade do
escopo de fornecimento.
