360 | VLS 5140 | Pnömatiktr
8.2 Tekerlek krikolu oto liftleri

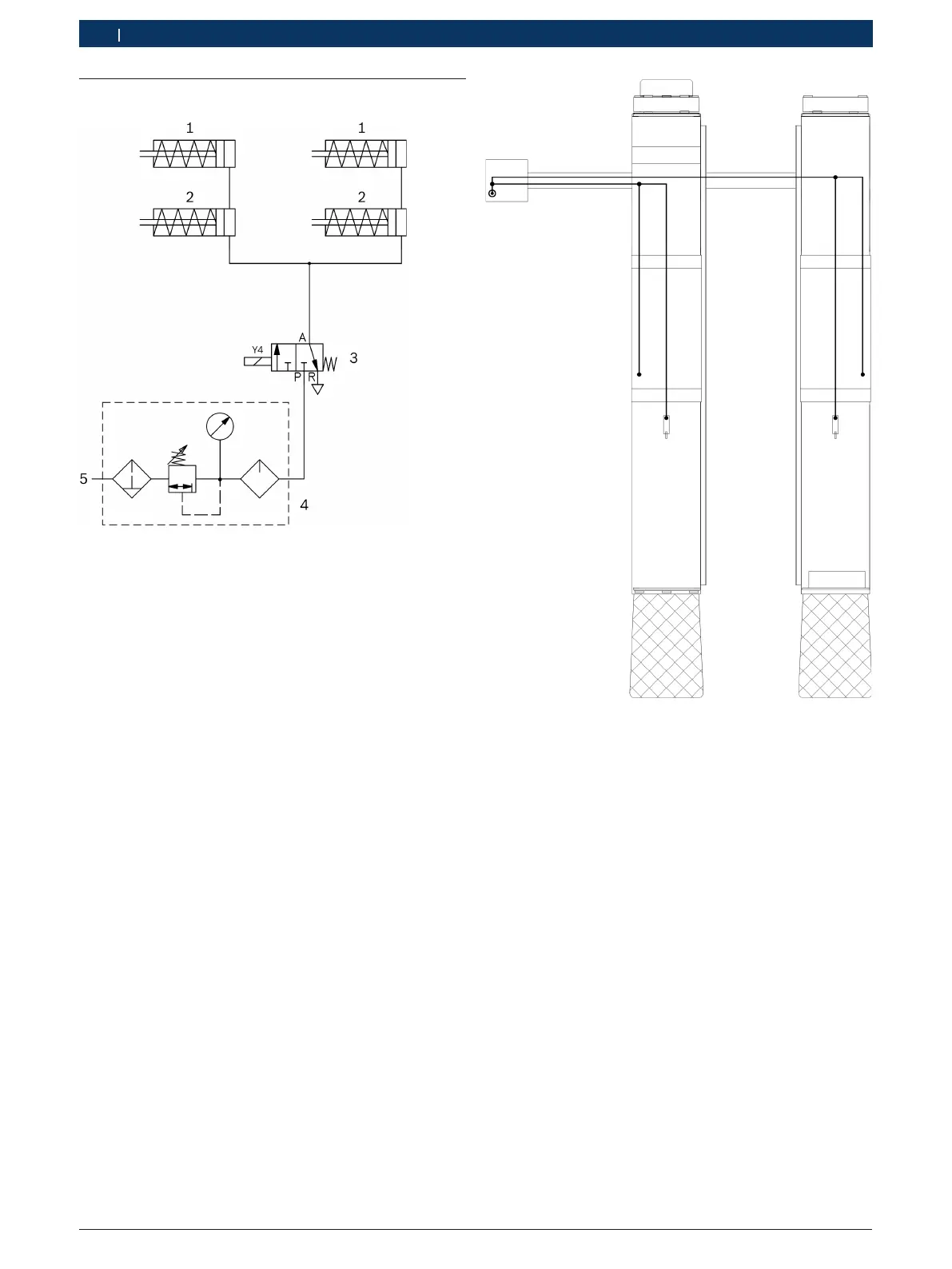

Şek. 34: Pnömatik plan (tekerlek krikolu)
1 Tekerlek krikosu için kilitlemeyi açma silindiri
2 Kaldırma rayı için kilitlemeyi açma silindiri
3 Pnömatik valf (3/2 yollu valf)
4 Bakım ünitesi basınçlı havası (müşteri tarafından)
5 Basınçlı hava girişi (müşteri tarafından)
! Çalışma basıncı: 8 – 10 bar.
