Bosch VLS 5140 - Montage en Dessous du Sol; Semelle Isolée

1 689 978 572 2014-06-06| Robert Bosch GmbH
Schémas des fondations | VLS 5140 | 93 fr
7.2 Montage en dessous du sol
7.2.1 Semelle isolée
4800
450
2100
170/220
400
400
A
A
min. 1000
max. 2250
2320
4900
750
50
1088
1038
50
270
1530
1300
580
580
1088
580 1030
1610
65
300
2320
1610
min.
210
Version 1.0




A–A
Ø120

 
 









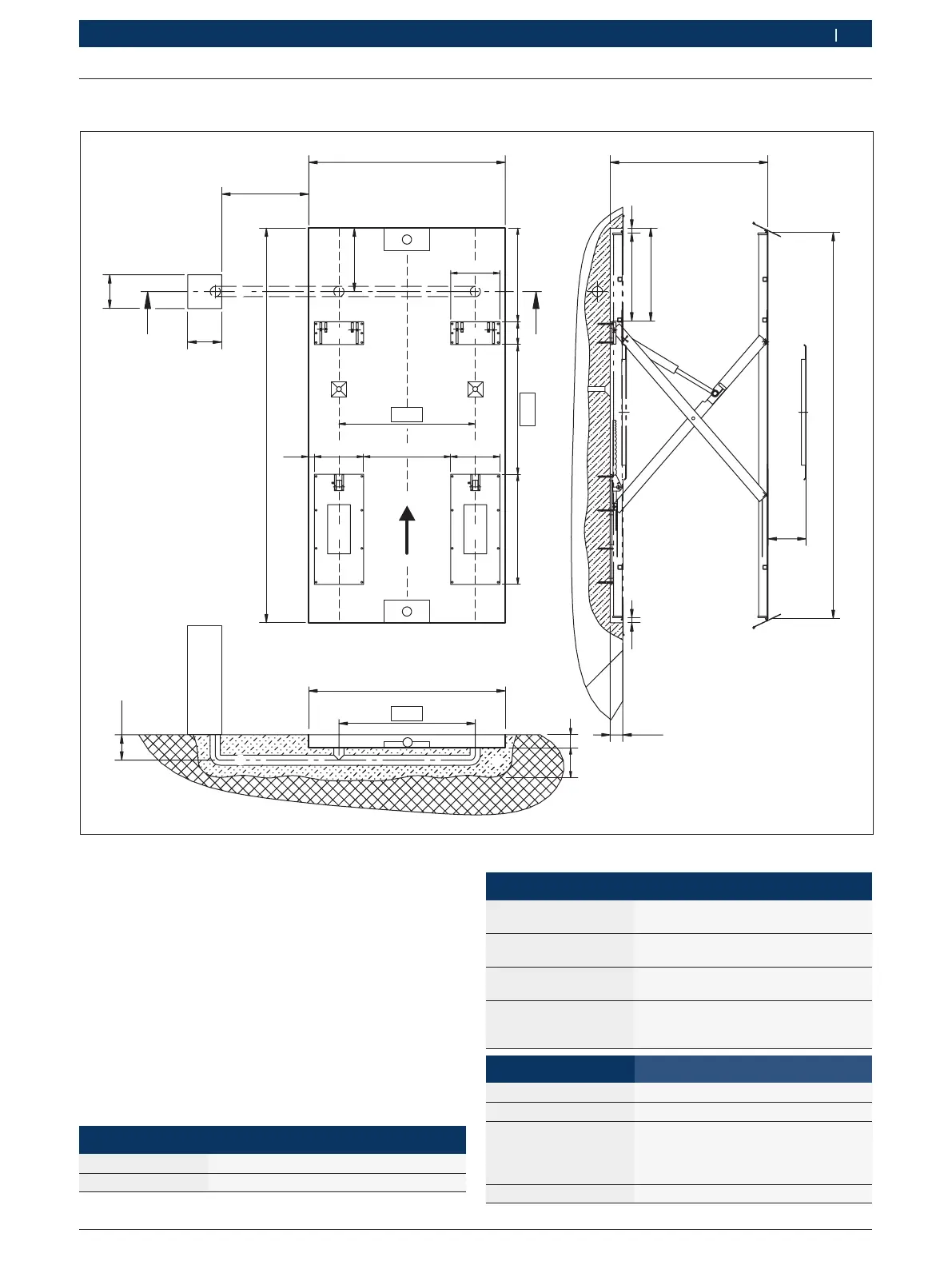

Fig. 28: Schéma des fondations 2 (toutes les dimensions en mm; flèche = sens de la montée)
(3) Les quatre plaques de base doivent être parfaite-
ment horizontales et planes. Différence de hauteur de
5mm au maximum. Mise à niveau nécessaire!
(4) Les trappes de montée avant sont en option. Laver-
sion de série est équipée d'une sécurité fixe.
(5) Veiller à un drainage suffisant.
(6) Raccords dans l'unité de commande
Prise secteur 3/NPE; 400V; 50Hz
Air comprimé 8 – 10bars (unité de maintenance prévue)
(7) Gaine Ø120mm pour le passage des conduites
(8) Qualité du béton
Épaisseur du béton
mini.
210 mm
Qualité du béton
B4710-1
C 20/25
Surface Horizontale et plane
(pente maxi. 0,5 %)
Armature BSt 500 M, Q131
en haut: asx,y = 3,77cm
2
/m
en bas: asx = 2,57cm
2
/m
(9) Pont élévateur Profondeur des évidements
VLS 5140 170 mm
VLS 5140 A 220 mm
VLS 5140 L
Post-course à hauteur
du sol:
170 mm
220 mm (avant et après la post-
course, des éléments d'ajustage sont
nécessaires)
VLS 5140 LA 220 mm
(1) Avant tous travaux de construction, s'assurer
que la dernière version du schéma des fondations est
disponible.
(2) À chaque extrémité de la fosse, un marchepied
doit être mis à disposition. LxlxH env. 20 x 50 x 10 cm.
Aligner de façon centrale!
