7.2 Podzemní montáž
7.2.1 Individuální základ
4800
450
2100
170/220
400
400
A
A
min. 1000
max. 2250
2320
4900
750
50
1088
1038
50
270
1530
1300
580
580
1088
580 1030
1610
65
300
2320
1610
min.
210
Version 1.0




A–A
Ø120

 
 









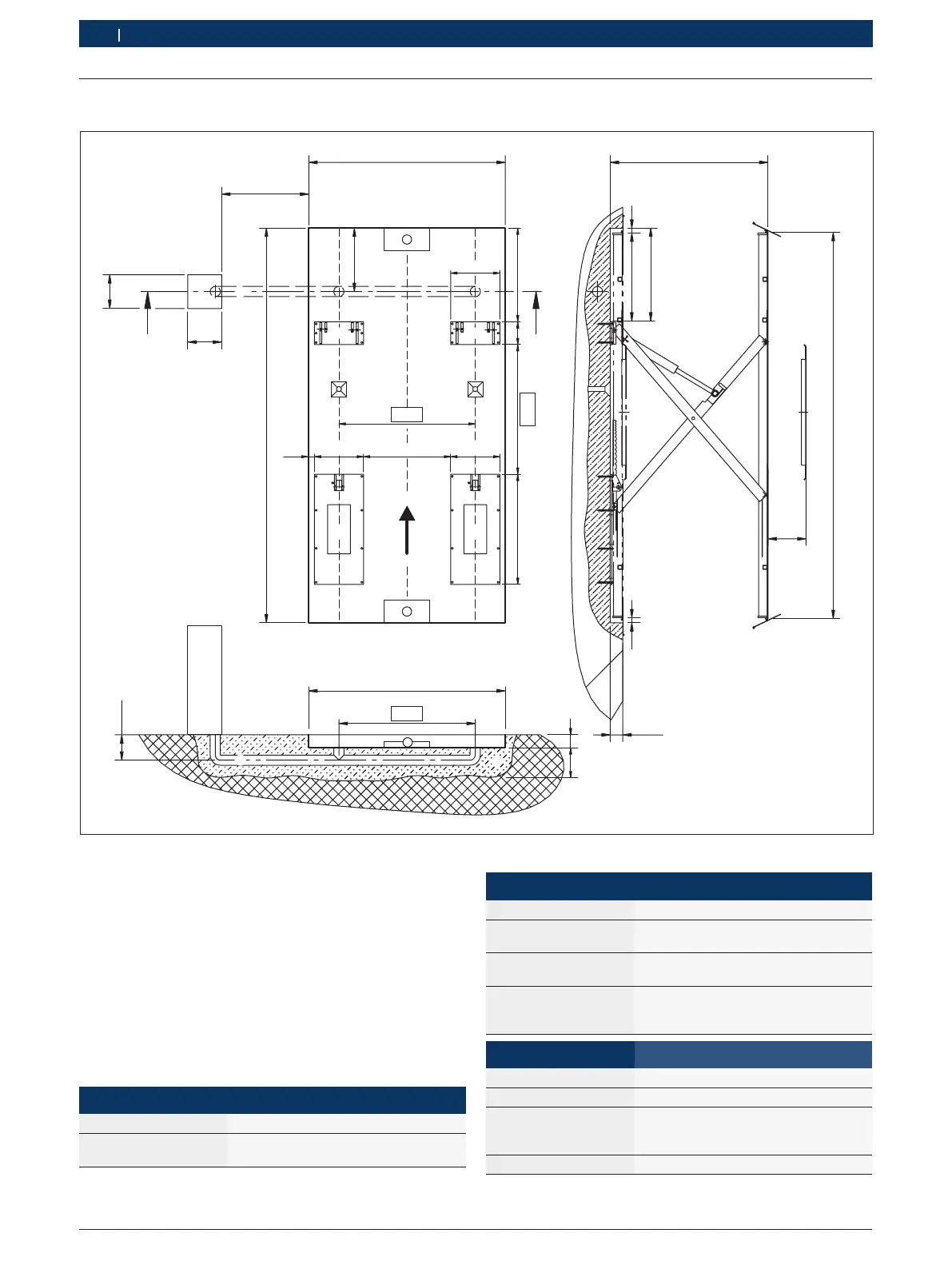

Obr. 28: Základový plán 2 (všechny rozměry v mm. šipka = směr najetí.)
(3) Čtyři podlahové desky musí být perfektně vodorov-
ně vyrovnány a být rovné. Výškový rozdíl max. 5 mm.
Nutná nivelace!
(4) Přední nájezdové klapky jsou volitelné. Sériové pro-
vedení je vybaveno pevnou zábranou proti sjetí.
(5) Zajistěte dostatečné odvodnění.
(6) Přípojky ovládací jednotky
Síťové připojení 3/NPE; 400 V; 50 Hz
Stlačený vzduch 8 – 10 bar
(zohlednit regulační jednotku)
(7) Prázdná trubka Ø120 mm pro připojovací vedení.
(8) Kvalita betonu
Min. tloušťka betonu 210 mm
Jakost betonu
B 4710-1
C 20/25
Povrch Vodorovný a rovný
(sklon max. 0.5 %)
Armatura BSt 500 M, Q131
Nahoře: asx,y = 3.77 cm
2
/m
Dole: asx = 2.57 cm
2
/m
(9) Zvedací plošina Hloubka vybrání
VLS 5140 170 mm
VLS 5140 A 220 mm
VLS 5140 L
Dozdvih v rovině
s podlahou:
170 mm
220 mm (před a za dozdvihem jsou
potřebné vyrovnávací prvky)
VLS 5140 LA 220 mm
(1) Před veškerými stavebními pracemi musí být
k dispozici poslední verze základového plánu.
(2) Na konci jámy musí být k dispozici stupátko. DxŠxV
cca 20 x 50 x 10 cm. Středově vyrovnejte!
