312 | VLS 5140 | Montážcs
3.9.3 Montáž přední zábrany proti sjetí
! Přední zábrana proti sjetí se smí montovat pouze
u předního konce levé plošiny (plošina u ovládací
jednotky).
1. Zábranu proti sjetí (2) umístěte u předního konce
levé plošiny.

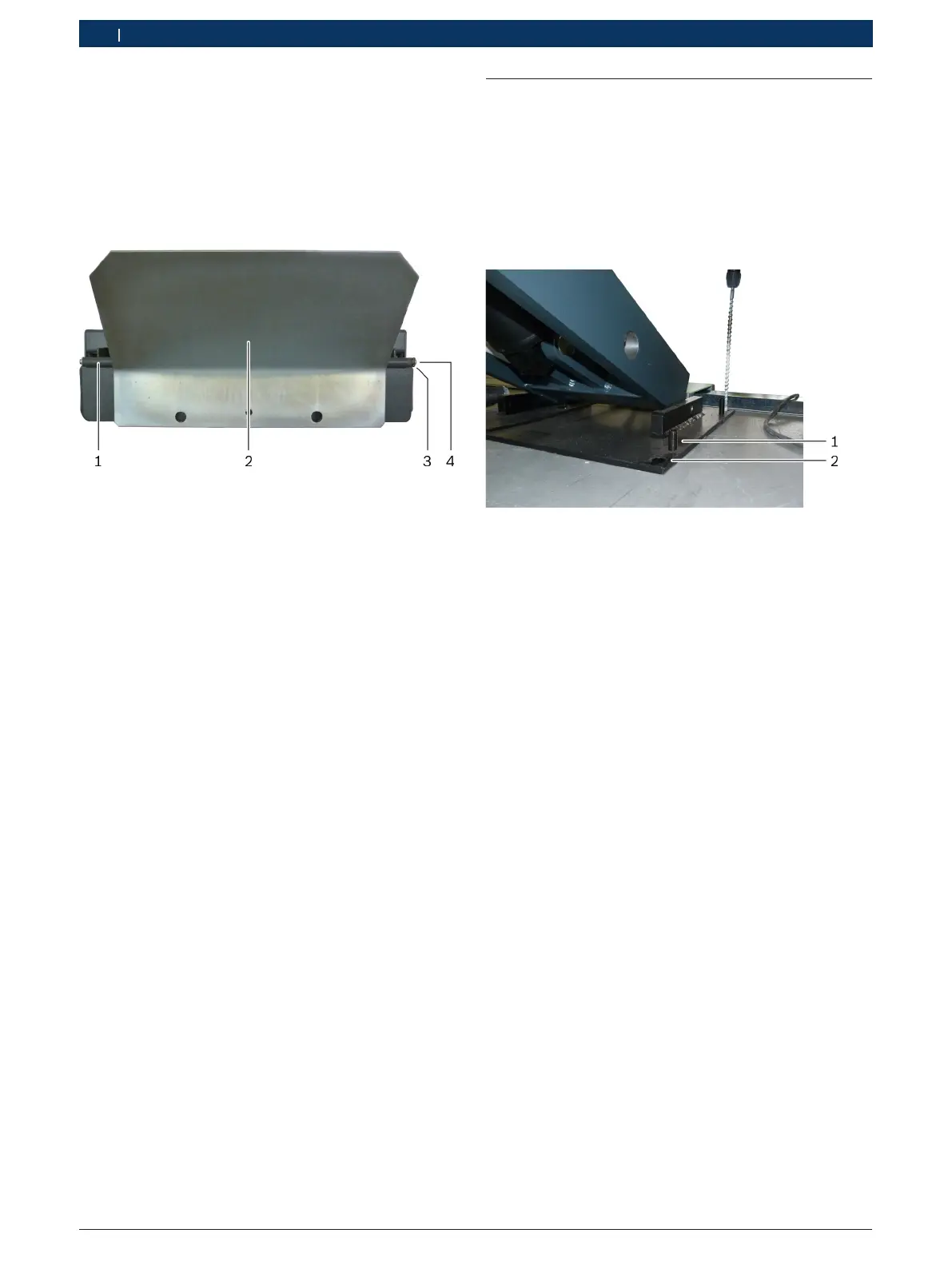

Obr. 17: Přední konec levé plošiny
1 Vedení pro ložiskovou tyč
2 Zábrana proti sjetí
3 Pojistný kroužek
4 Ložisková tyč
2. Pro stabilizaci uspořádání prostrčte ložiskovou tyč
skrz celkem 5 vedení.
3. Ložiskovou tyč zafixujte na obou stranách pomocí
pojistného kroužku (3). Viz obr. 17.
3.10 Ukotvení zvedací plošiny
3.10.1 Vyvrtání upevňovacích otvorů
1. Zajistěte správné umístění podlahových desek
zvedací plošiny na základu.
2. Plošinu přestavte nahoru a odstavte v nejvyšší
západce.
3. Vyvrtejte upevňovací otvory v základu. Z vyvrtaného
otvoru odstraňte prach.
Obr. 18: Vyvrtání upevňovacích otvorů
1 Vyrovnávací šroub
2 Upevňovací otvor v podlahové desce
4. Do upevňovacích otvorů vložte chemickou kotvu.
Upevňovací šrouby chemické kotvy ještě nedotahujte!
i Doporučené chemické kotvy: Viz kap. 2.4.3.
! Dodržujte montážní předpisy výrobce hmoždinek!
Použijte dostatečně dimenzované podložky!
3.10.2 Nivelace plošin
1. Plošinu nadzvedněte se zátěží (vozidlo
střední velikosti) a odstavte v poloze, kterou
upřednostňujete při měření náprav.
2. Zajistěte, aby byly upevňovací matky chemické kotvy
uvolněné.
3. Pomocí vyrovnávacích šroubů nastavte podlahové
desky tak, aby byly plošiny v podélném a příčném
směru v rovnováze.
! Pod vyrovnávací šrouby případně vložte vhodné
podložky.
! Na přesnou kontrolu se musí použít nivelační
přístroj.
4. Upevňovací matky chemické kotvy dotáhněte
předepsaným utahovacím momentem.
