Montage | VLS 5140 | 9 de
3.3 Hebebühne aufstellen
3.3.1 Fahrschienen abstellen
GEFAHR – Schwere Hebebühne!
Quetschgefahr bei unsachgemäßem Transport
der Hebebühne.
¶ Fahrschienene nur mittels Gabelstapler
oder Kran anheben und transportieren.
¶ Sicherstellen, dass sich keine Personen
oder Gegenstände im Bereich der Hebebüh-
ne befinden.
¶ Niemals mit Gliedmaßen unter eine angeho-
bene Fahrschinene greifen!
1. Fahrschienen mittels Gabelstapler oder Kran einzeln
zum vorgesehenen Standort transportieren.
2. Holzblöcke an der Aufstellposition der Hebebühne
positionieren.
3. Fahrschienen in korrekter Orientierung auf den Holz-
blöcken abstellen.
4. Fahrschienen bereits grob ausrichten.

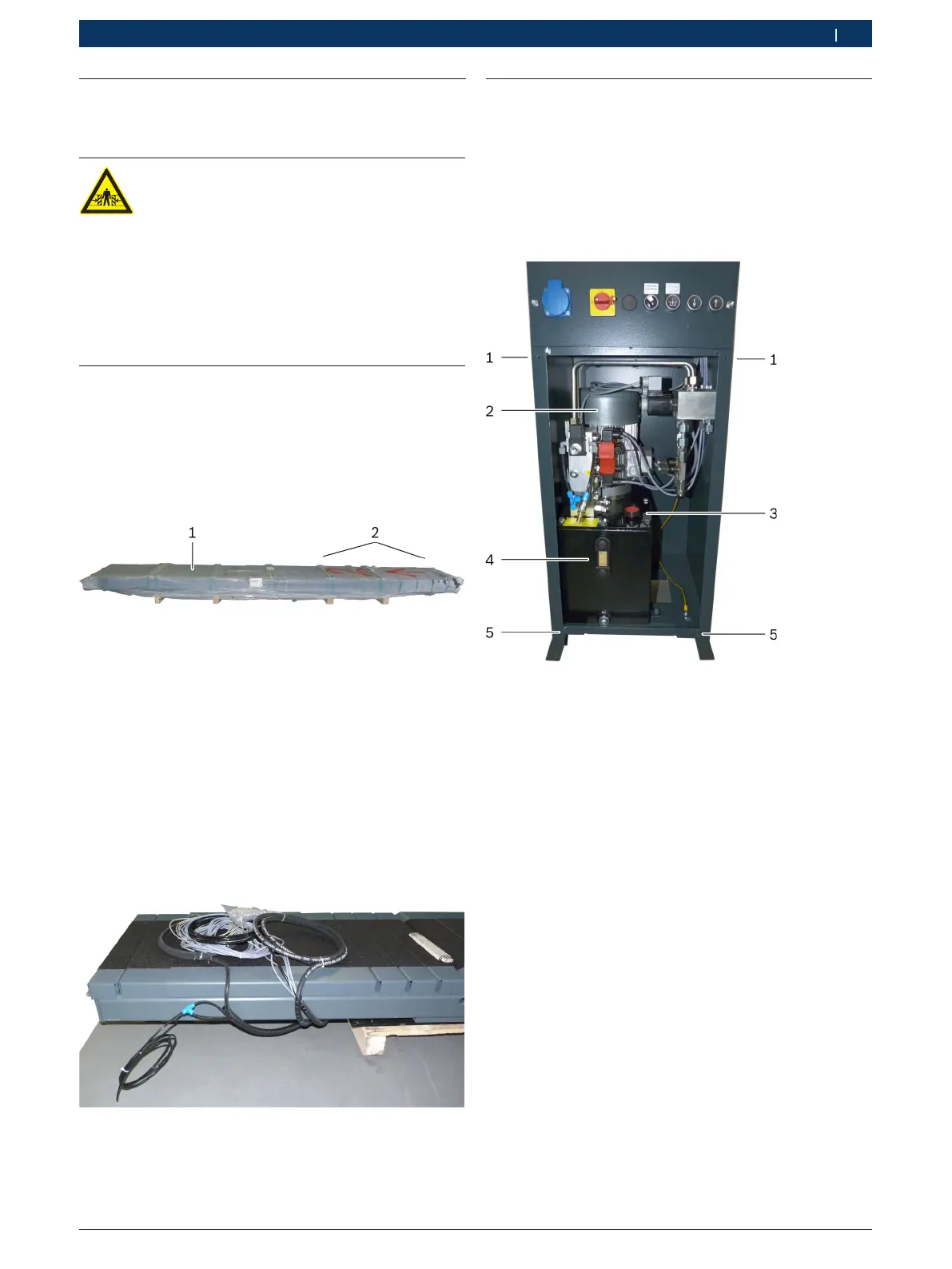

Fig. 4: Fahrschiene auf Holzblöcken
1 Fahrschiene
2 Beschriftung (Nummer, Fahrtrichtung)
! Beschriftung auf der Verpackung beachten:
- Fahrschiene 1: In Fahrtrichtung links.
- Fahrschiene 2: In Fahrtrichtung rechts.
i Abstand der Fahrschienen: Siehe Kap. 6.
5. Verpackungsmaterial entfernen.
6. Kabel und Schläuche aus dem vorderen unteren Teil
der Fahrschiene herausnehmen und auf der Fahr-
schiene ablegen.
Fig. 5: Vorderes Ende einer Fahrschiene
3.4 Bedieneinheit anschließen
3.4.1 Hydraulikaggregat kontrollieren
1. Bedieneinheit an der vorgesehenen Position abstel-
len.
2. Befestigungsschrauben für Frontwand entfernen.
3. Frontwand leicht nach vorne kippen und dann nach
oben aus der Schlitz-Halterung herausheben.
Fig. 6: Geöffnete Bedieneinheit
1 Bohrung für Befestigungsschraube
2 Elektromotor
3 Verschlussdeckel für Öltank
4 Öltank mit Schauglas
5 Schlitz-Halterung für Frontwand
4. Hydraulikaggregat auf mechanische Schäden über-
prüfen.
5. Öltank mit Hydrauliköl füllen. Bei vollständig abge-
senkter Hebebühne muss sich der Ölstand etwa in
der Mitte des Schauglases befinden (rote Linie =
Mindestwert).
i Vorgeschriebenes Hydrauliköl:
Bio-Hydrauliköl (Beispiel: meguin HEES 46).
