82 | VLS 5140 | Montagefr

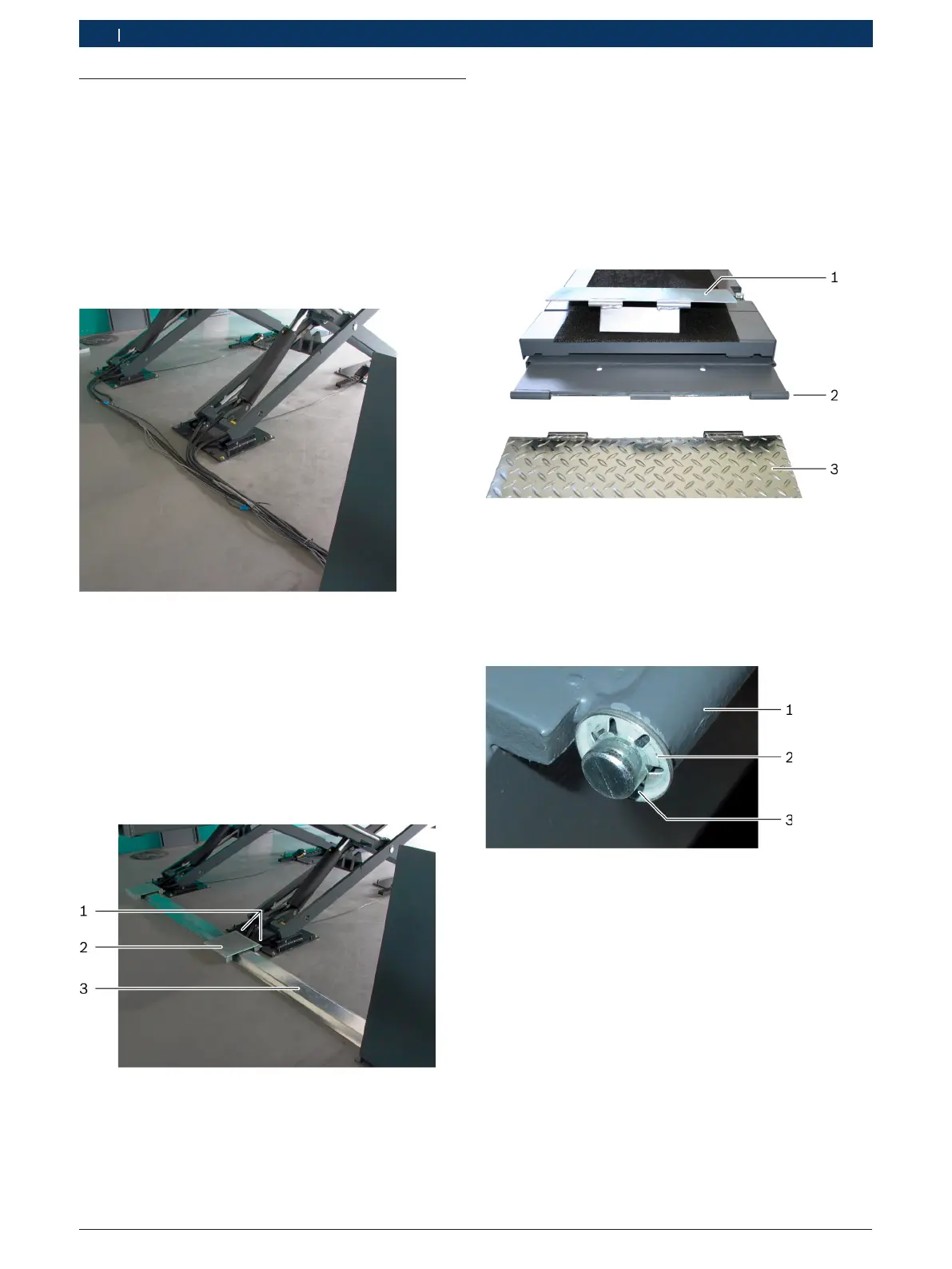

3.9 Montage des composants
3.9.1 Monter la goulotte de câbles
1. Positionner l'unité de commande à la bonne distance
du pont élévateur.
2. Aligner exactement les conduites et les amener en
ligne droite vers l'unité de commande.
3. Attacher les conduites avec les attaches-câble.
! Loger les excédents de longueur dans l’unité de
commande.
Fig. 13: Conduites allant au pont élévateur
4. Poser de longues tôles de protection sur les
conduites.
5. Faire glisser l'extrémité de la deuxième tôle de
protection sous l'unité de commande.
6. Placer des pièces métalliques noires avec alésage
sur les points de fixation de la plaque de base.
7. Fixer des tôles de protection carrées avec les pièces
métalliques comme support sur les plaques de base
en les vissant.
Fig. 14: Goulotte de câbles
1 Points de fixation
2 Tôle de protection carrée
3 Longue tôle de protection
3.9.2 Monter les rampes de montée
1. Positionner la sécurité mobile (1) sur le guidage
central.
2. Positionner la rampe de montée (3) sur les deux
guidages extérieurs. Voir fig. 16.
Fig. 15: Monter la rampe de montée
1 Sécurité mobile
2 Guidages pour la barre d’appui
3 Rampe de montée
3. Faire passer la barre d’appui à travers tous les
7guidages pour fixer le dispositif.
4. Fixer la barre d'appui sur les deux côtés avec un
circlip. Voir fig. 17.
Fig. 16: Fixer la barre d'appui
1 Guidage
2 Barre d’appui
3 Circlip
5. Monter la deuxième rampe de montée en procédant
de façon identique.
! Contrôler : lors de la montée du rail, la sécurité
doitse redresser. Lorsque le rail est entièrement
descendu, la sécurité doit de nouveau s’abaisser.
! S’assurer que tous les câbles et les conduites
sontpositionnés de façon libre et qu'ils ne sont pas
écrasés dans la goulotte de câbles.
