84 | VLS 5140 | Montagefr
3.10.3 Mettre la position inférieure à niveau
1. Appuyer sur le bouton "Descendre" (u) et abaisser
entièrement le rail.
2. Charger le rail (véhicule de taille moyenne)
3. Contrôler le rail:
$ Entre le bord inférieur du rail et les fondations,
ildoit y avoir un espace vide de 1cm environ.
$ Chaque rail doit se trouver en position horizontale
dans le sens longitudinal et transversal.
! Utiliser un appareil de mise à niveau pour contrôler
avec précision le réglage.
Si nécessaire :
4. Soulever le rail.
5. Régler en hauteur les tampons en caoutchouc pas
bien réglés.

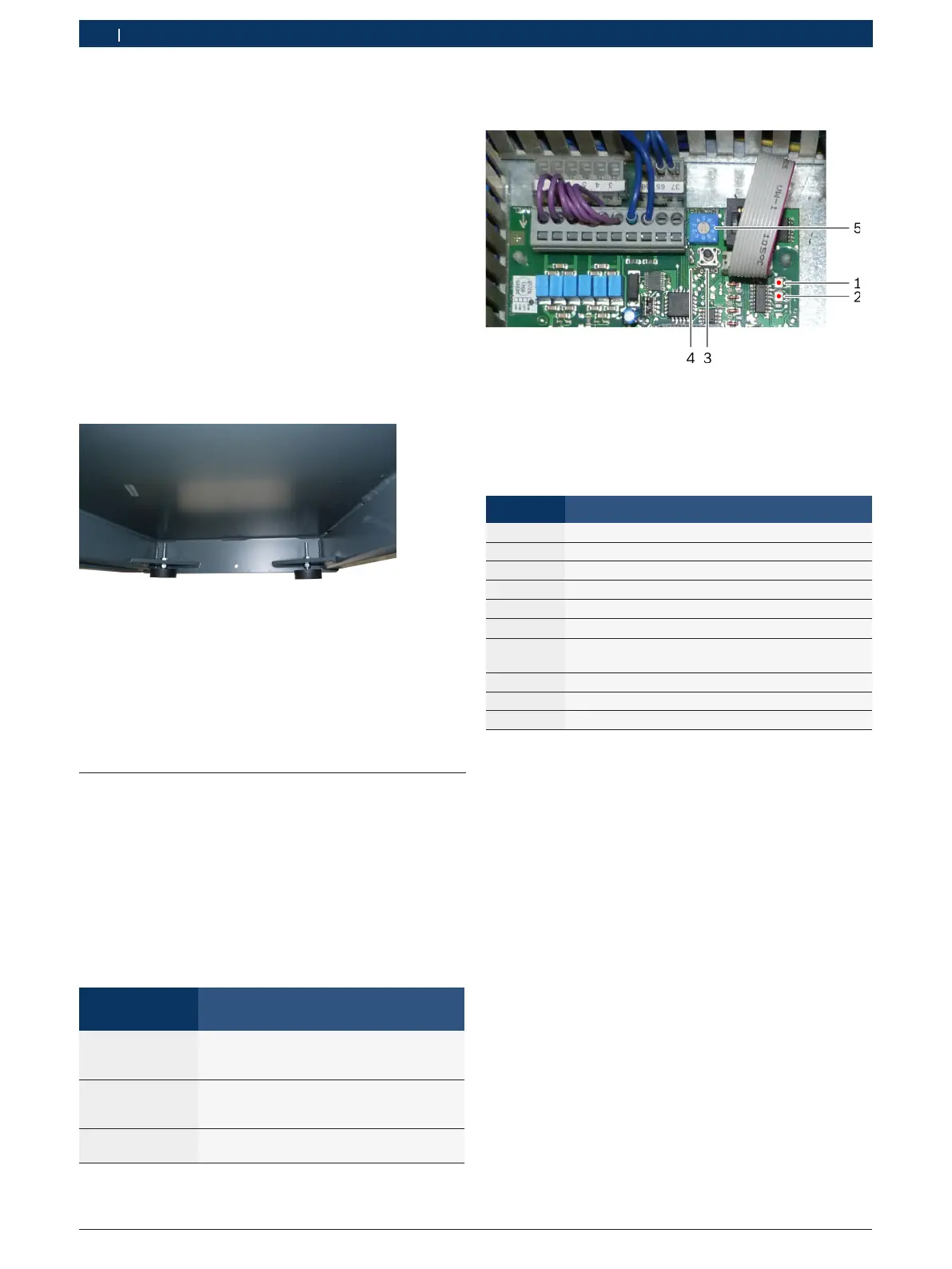

Fig. 19: Tampons en caoutchouc réglables en hauteur
6. Retour à l'étape 1.
Une fois que tous les tampons en caoutchouc sont
ajustés correctement:
7. Soulever le rail.
8. Resserrer à nouveau tous les écrous de tous les
tampons en caoutchouc.
3.11 Réglage des points de déclenchement
! Les points de déclenchement réglés d'usine doivent
être contrôlés et corrigés si nécessaire lors de la
première mise en service.
3.11.1 Points de déclenchement
Le pont élévateur est réglé et surveillé avec une com-
mande électronique. Les points de déclenchement pour
le rail peuvent être déterminés individuellement.
Point de
déclenchement
Position
Point de
déclenchement
supérieur
Le bord supérieur du rail se trouve
à 1 830mm maximum au-dessus des
fondations.
Hauteur de sécu-
rité pour la pro-
tection des pieds
Le bord inférieur du rail se trouve
à 200 – 250 mm au-dessus des fondations.
Point de déclen-
chement inférieur
Le rail est posé sur les fondations avec
des tampons en caoutchouc.
i Les valeurs enregistrées sont conservées même en
l’absence de courant.
3.11.2 Éléments de commande sur la platine
deréglage
Fig. 20: Éléments de commande sur la platine de réglage
1 DEL pour rail 1 (rouge/vert)
2 DEL pour rail 2 (rouge/vert)
3 Touche de confirmation (ENTER)
4 Jumper J1 (position normale: ouvert)
5 Sélecteur des programmes (voir tableau)
Programme Action
0 Réglage de base mode fonctionnement
1 Réglage du point de déclenchement inférieur
2 Ajustage de la différence de hauteur des rails
3 Réglage du point de déclenchement supérieur
4 Trajet de positionnement
5 Trajet de positionnement
6 Réglage de la hauteur de sécurité pour la
protection des pieds
7 Test: capteur de mouvement
8 Test: contacts, avertisseur, données EEPROM
9 Lire la mémoire des défauts
3.11.3 Réglage des points de déclenchement
! Lors des processus de réglage, un déclenchement
final automatique n'est pas prévue. Prendre en
compte la chasse d'env. 5mm.
¶ Contrôler les conditions :
$ Les rails sont mis à niveau.
$ Les tampons en caoutchouc sont ajustés.
$ Les capteurs de mouvement sont réglés
correctement.
Réglage du point de déclenchement inférieur
1. Mettre le sélecteur des programmes sur "1".
2. Appuyer sur la touche de confirmation.
 Les deux DEL s'allument en vert.
 Le programme 1 est sélectionné.
3. Abaisser entièrement le rail.
4. Appuyer sur la touche de confirmation.
 Les deux DEL clignotent en vert.
"Le point de déclenchement inférieur est sauvegardé.
