12 | VLS 5140 | Montagede
3.5 Bedienelemente
Auch bei der Erstinstallation sollte die Hebebühne be-
vorzugt über die Bedienelemente an der Frontplatte
bedient werden. Falls dies nicht möglich ist, können die
Taster in der Bedieneinheit verwendet werden.
! Die Taster in der Bedieneinheit umgehen die Kont-
rollfunktionen der Steuerung: Die Lichtschranke und
die elektronischen Abschaltpunkte werden ignoriert.
Unsachgemäße Benutzung dieser Taster kann die
Hebebühne beschädigen!

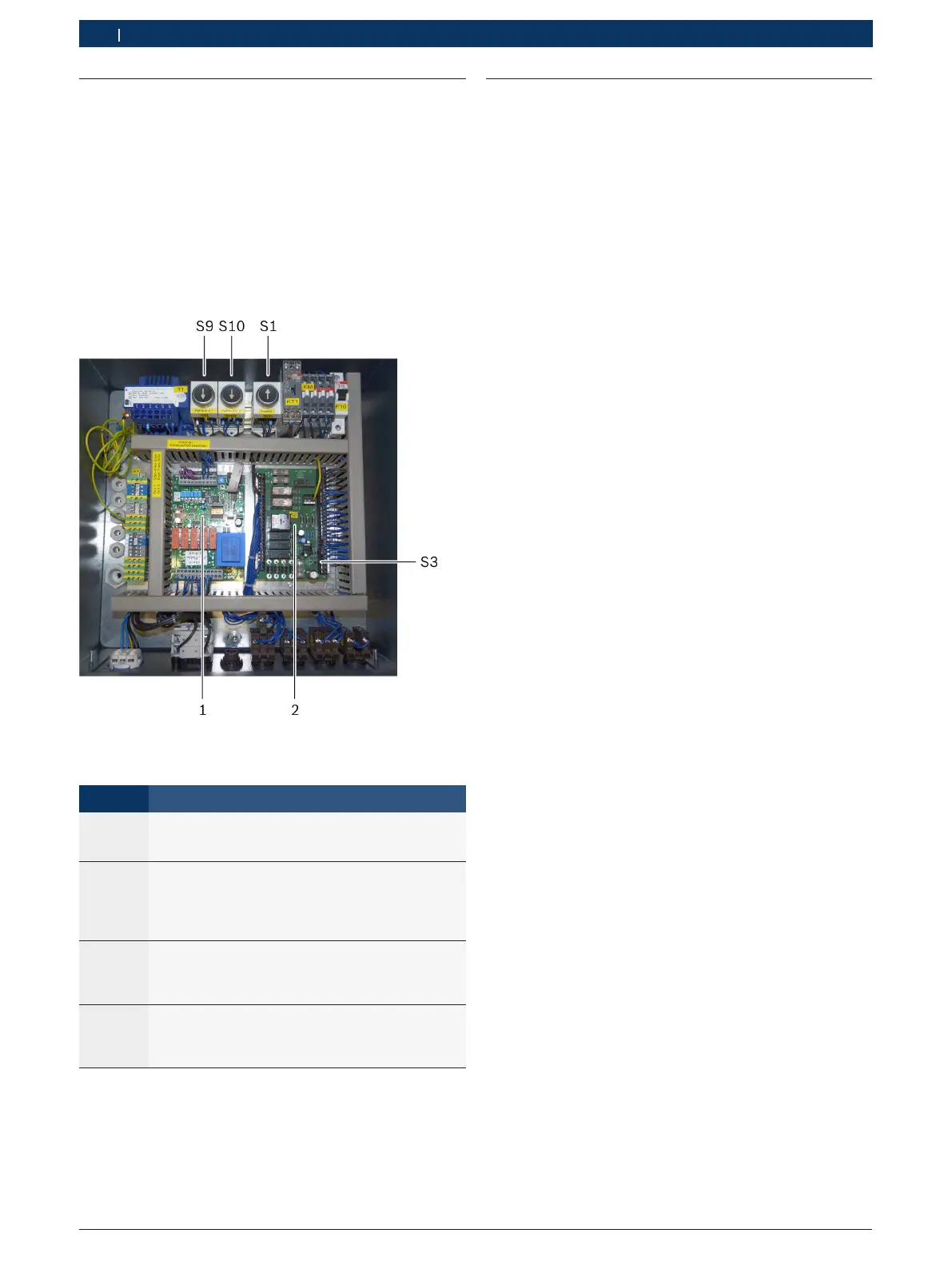

Fig. 10: Taster in der Bedieneinheit
1 Regelplatine
2 Steuerplatine
Taster Funktion
S1 (o) Not-Taster "Heben".
Solange der Taster gedrückt wird, fährt die ausge-
wählte Hubvorrichtung nach oben.
S3 Not-Taster "Lichtschrankenüberbrückung".
Solange der Taster gedrückt wird, ist die Licht-
schranke überbrückt. Die Taster "Heben" und "Sen-
ken" an der Frontplatte werden in diesem Fall nicht
mehr durch die Lichtschranke überwacht.
S9 (u) Not-Taster "Senken 1".
Öffnet das Bypass-Ventil Y1. Solange der Taster ge-
drückt wird, fährt die linke Seite der ausgewählten
Hubvorrichtung nach unten.
S10 (u) Not-Taster "Senken 2".
Öffnet das Bypass-Ventil Y2. Solange der Taster ge-
drückt wird, fährt die rechte Seite der ausgewähl-
ten Hubvorrichtung nach unten.
3.6 Hebebühne in Betrieb nehmen
3.6.1 Fahrschiene heben und senken
1. Hauptschalter auf Stellung ON (I) drehen.
Hebebühne ist eingeschaltet.
2. Bei Hebebühnen mit Radfreiheber: Betriebsarten-
wahlschalter auf Stellung 1 (Fahrschiene) stellen.
3. Taster "Heben" (o) gedrückt halten.
Die Fahrschiene muss nach einiger Verzögerung
anheben.
! Falls die Bühne nicht anhebt: Drehrichtung des
Motors im Hydraulikaggregat prüfen. Die Drehrich-
tung kann durch Tausch zweier Phasen umgekehrt
werden.
3.6.2 Hydraulik der Fahrschiene entlüften
1. Fahrschiene mit Hilfe der Taster "Heben" (o) und
"Senken" (u) mehrfach heben und senken. Gegebe-
nenfalls die Not-Taster in der Bedieneinheit verwen-
den.
i Der Hydraulikzylinder entlüftet sich durch mehrmali-
ges Fahren selbst. Dabei muss eventuell Hydrauliköl
nachgefüllt werden.
2. Ölstand prüfen: Der Ölstand muss sich im Schauglas
über der roten Linie befinden.
