1 689 978 572 2014-06-06| Robert Bosch GmbH
Abmessungen | VLS 5140 | 19 de
6. Abmessungen
i Alle Abmessungen sind in mm (Millimeter) angege-
ben.
6.1 Abmessungen VLS 5140
4800
152
2100
160
5770
2260
(850)
705
650
max. 2250
min. 1000

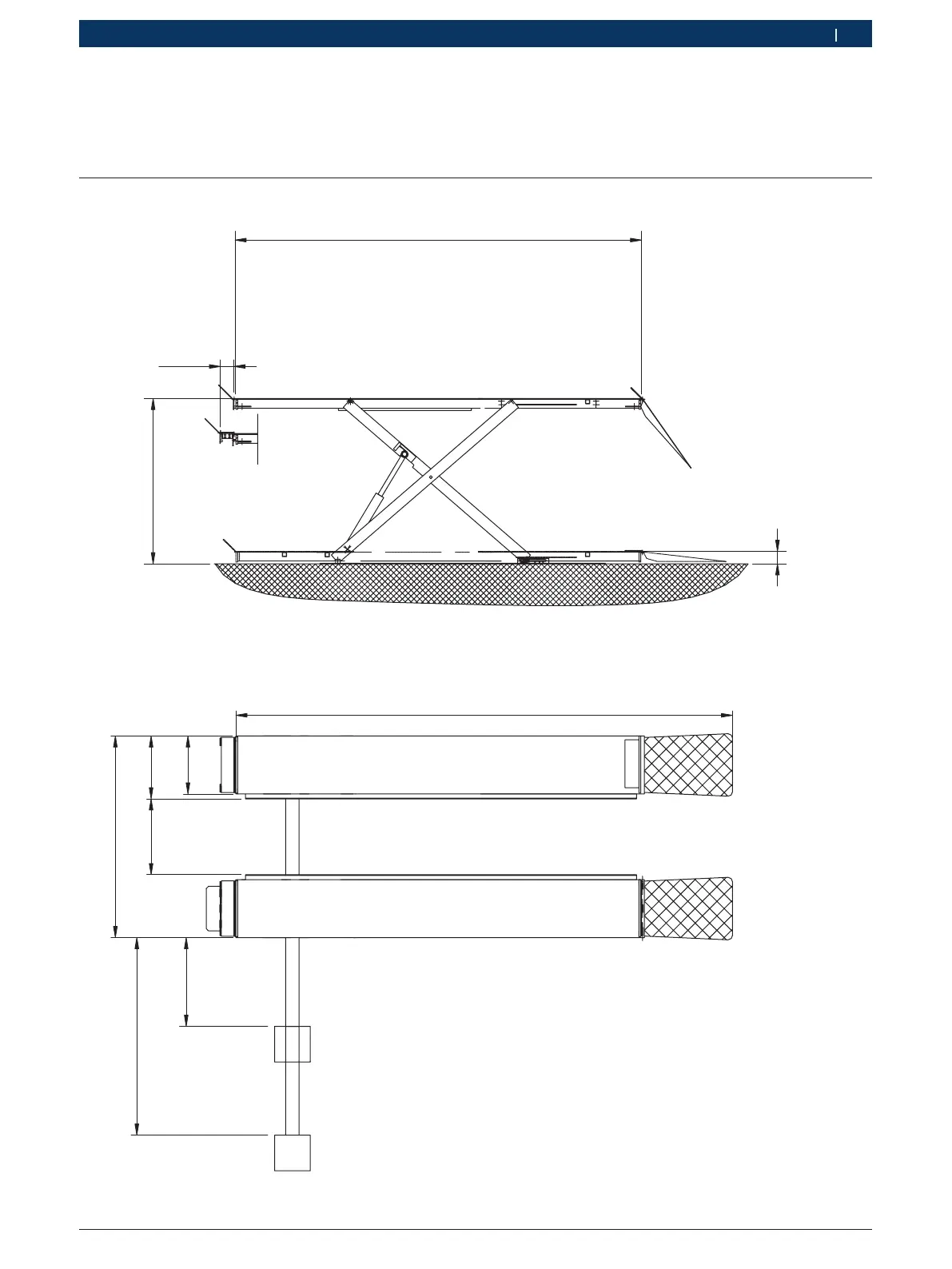

Fig. 22: Maßzeichnung 1
! Bei allen Maßangaben handelt es sich um typische
Werte. Je nach Bodenneigung, Bodenbeschaffen-
heit und Fertigungstoleranzen sind Abweichungen
möglich.
