8. Pneumatisch systeem
8.1 Hefplatforms zonder hefbrugkrik

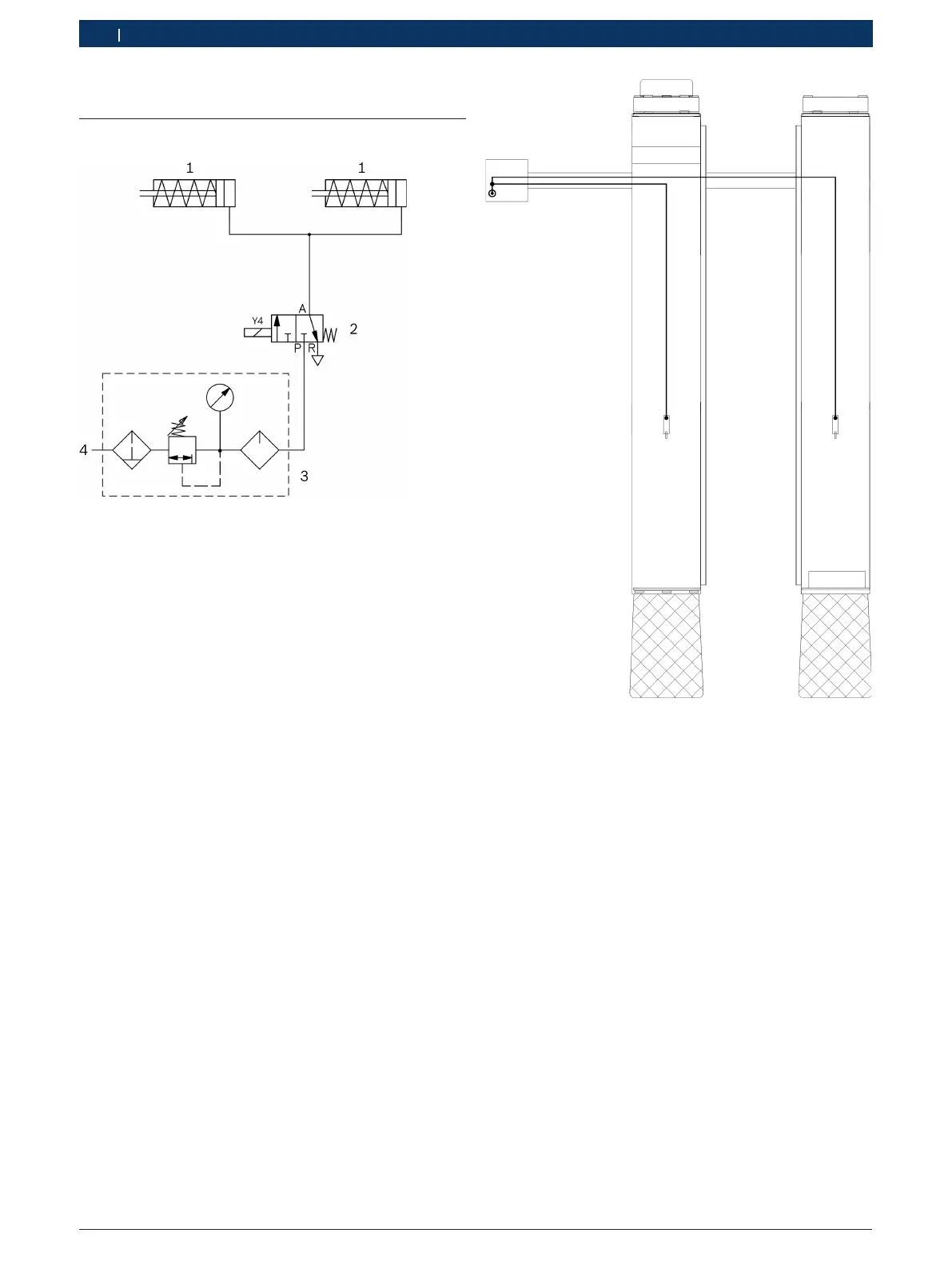

Fig. 32: Pneumatisch schema
1 Ontgrendelingscilinder voor rijrail
2 Pneumatische klep (3/2-wegklep)
3 Persluchtonderhoudseenheid (van de klant)
4 Persluchtingang (van de klant)
! Bedrijfsdruk: 8 – 10 bar.
Fig. 33: Aanlegschema pneumatiek
