1 689 978 572 2014-06-06| Robert Bosch GmbH
Fundamentpläne | VLS 5140 | 25 de
7.2 Unterflur-Montage
7.2.1 Einzelfundament
4800
450
2100
170/220
400
400
A
A
min. 1000
max. 2250
2320
4900
750
50
1088
1038
50
270
1530
1300
580
580
1088
580 1030
1610
65
300
2320
1610
min.
210
Version 1.0
A–A
Ø120

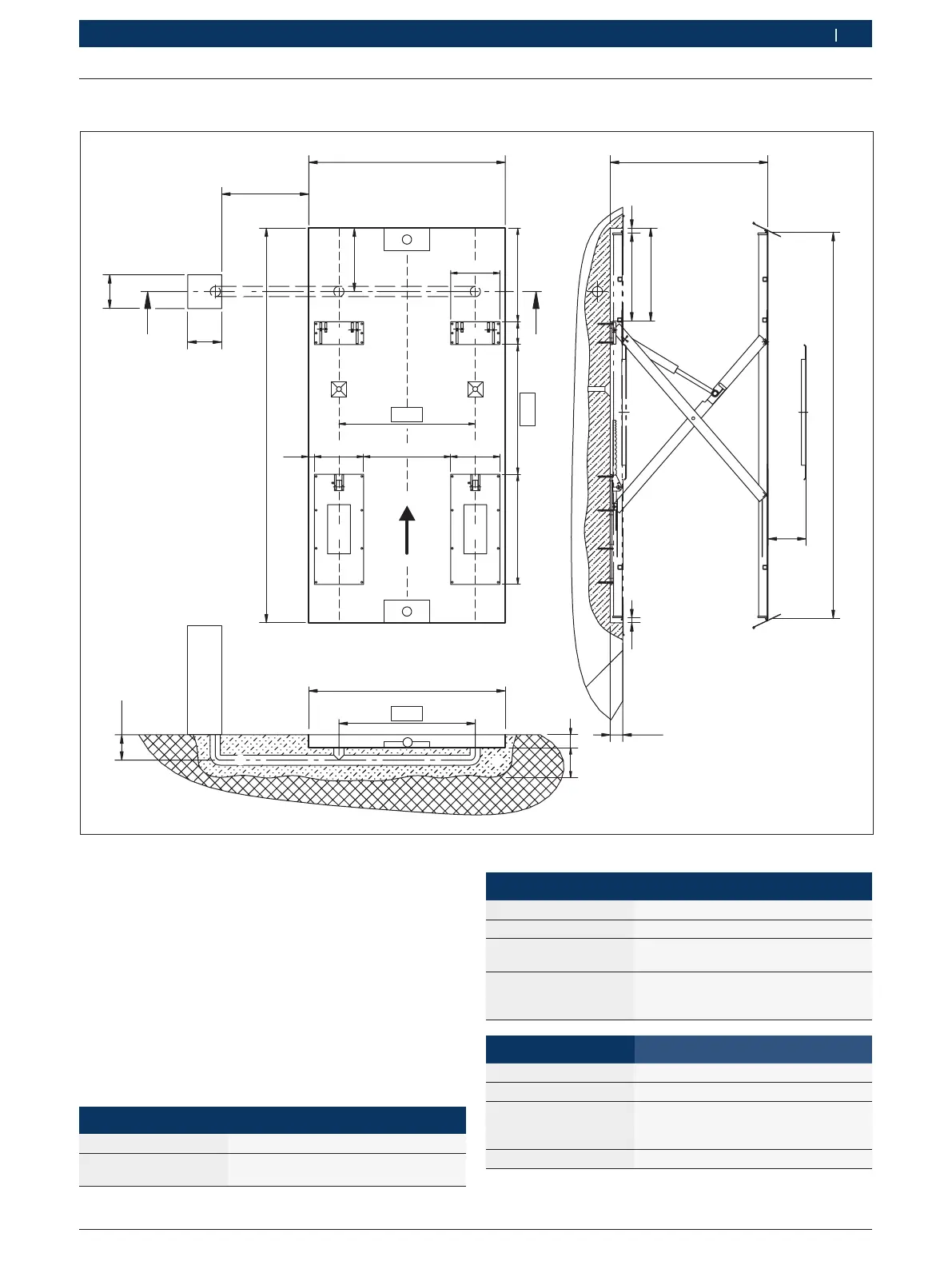

Fig. 28: Fundamentplan 2 (Alle Maße in mm. Pfeil = Auffahrrichtung.)
(3) Die vier Bodenplatten müssen perfekt waagerecht
und eben sein. Höhenunterschied max. 5 mm. Nivellie-
ren erforderlich!
(4) Vordere Auffahrklappen serienmäßig. Bei Verwen-
dung der optionalen starren Abrollsicherung muss das
Fundament um 120 mm nach vorn verlängert werden.
(5) Es ist für ausreichende Entwässerung zu sorgen.
(6) Anschlüsse in der Bedieneinheit
Netzanschluss 3/NPE; 400 V; 50 Hz
Druckluft 8 – 10 bar
(Wartungseinheit vorsehen)
(7) Leerrohr Ø120 mm für Verbindungsleitungen.
(8) Betonqualität
Betondicke min. 210 mm
Betongüte B 4710-1 C 20/25
Oberfläche Waagerecht und eben
(Gefälle max. 0.5 %)
Bewehrung BSt 500 M, Q131
oben: asx,y = 3.77 cm
2
/m
unten: asx = 2.57 cm
2
/m
(9) Hebebühne Aussparungstiefe
VLS 5140 170 mm
VLS 5140 A 220 mm
VLS 5140 L
Nachhub bodeneben:
170 mm
220 mm (vor und hinter dem Nachhub
sind Ausgleichselemente erforderlich)
VLS 5140 LA 220 mm
(1) Vor allen Bauarbeiten ist sicherzustellen, dass die
letzte Version des Fundamentplans vorliegt.
(2) Am Grubenende ist je eine Trittstufe bereitzustellen.
LxBxH ca. 20 x 50 x 10 cm. Mittig ausrichten!
