Montaż | VLS 5140 | 283 pl
3.4.4 Przyłącze elektryczne
! Przewody elektryczne muszą być podłączane przez
wykwalifikowanego elektryka. Podstawą jest tutaj
VDE 0100.
i Schematy elektryczne – patrz rozdz. 10.
1. Odkręcić i usunąć śruby po lewej i po prawej stronie
przy jednostce obsługowej.
2. Ściągnąć górną pokrywę jednostki obsługowej. Teraz
dostępne jest sterowanie elektroniczne podnośnika.

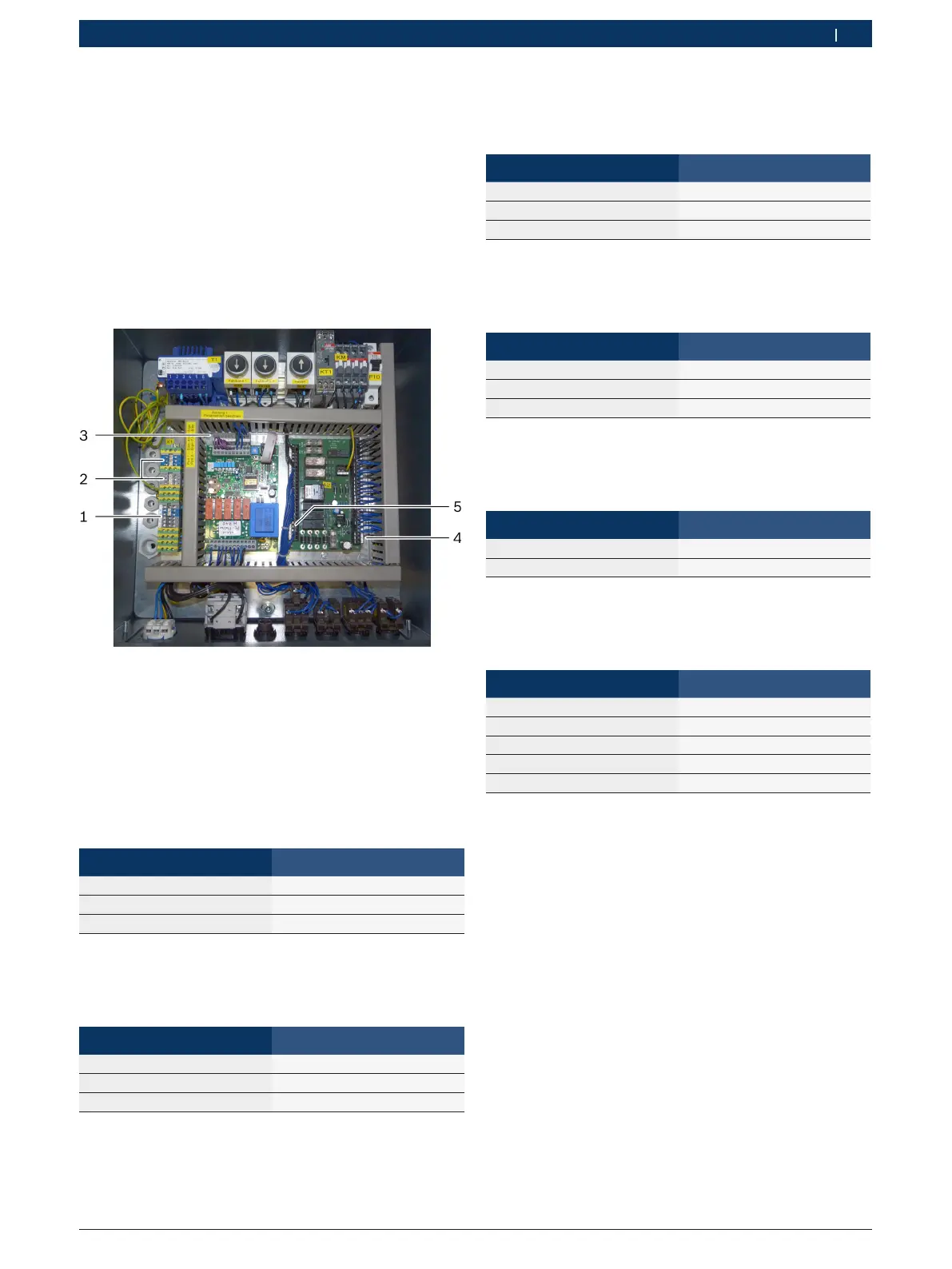

Rys. 9: Przyłącza elektryczne w jednostce obsługowej
1 zasilanie sieciowe
2 oświetlenie toru jezdnego
3 potencjometr 1 i 2
4 fotokomórka 1
5 fotokomórka 2
Potencjometr 1 (szyna jezdna 1)
¶ Przewody potencjometru 1 przeprowadzić przez
mały odciąg i podłączyć w pozycji (3).
Przewód Zacisk
Brązowy 3
Biały 4
Zielony 5
Potencjometr 2 (szyna jezdna 2)
¶ Przewody potencjometru 2 przeprowadzić przez
mały odciąg i podłączyć w pozycji (3).
Przewód Zacisk
Zielony 6
Biały 7
Brązowy 8
Fotokomórka 1
¶ Przewód fotokomórki 1 przeprowadzić przez mały
odciąg i podłączyć w pozycji (4).
Przewód Zacisk
Brązowy 1
Niebieski 2
Czarny 3
Fotokomórka 2
¶ Przewód fotokomórki 2 przeprowadzić przez mały
odciąg i podłączyć w pozycji (5).
Przewód Zacisk
Brązowy 64
Niebieski 65
Czarny 66
Oświetlenie toru jezdnego
¶ Przewody oświetlenia toru jezdnego przeprowadzić
przez cztery małe odciągi i podłączyć w pozycji (2).
Przewód Zacisk
Czarny Szary (faza)
Czarny Niebieski (przewód zerowy)
Zasilanie sieciowe
¶ Przewód zasilania sieciowego przeprowadzić przez
duży odciąg i podłączyć w pozycji (1).
Przewód Zacisk
Faza L1 Szary (L1)
Faza L2 Szary (L2)
Faza L3 Szary (L3)
Przewód zerowy Niebieski (N)
Przewód ochronny Żółto-zielony (PE)
Przewód ochronny
¶ Sprawdzić przewód ochronny.
