1 689 978 572 2014-06-06| Robert Bosch GmbH
Montaggio | VLS 5140 | 147 it
3.4.4 Collegamento elettrico
! I cavi elettrici devono essere collegati da un
elettricista qualificato. Come base si fa riferimento
aVDE0100.
i Schemi elettrici, vedere cap. 10.
1. Allentare e togliere le viti lato sinistro e destro
superiore dall'unità di comando.
2. Togliere la copertura superiore dell'unità di coman-
do. Ora il comando elettronico della piattaforma di
sollevamento è accessibile.

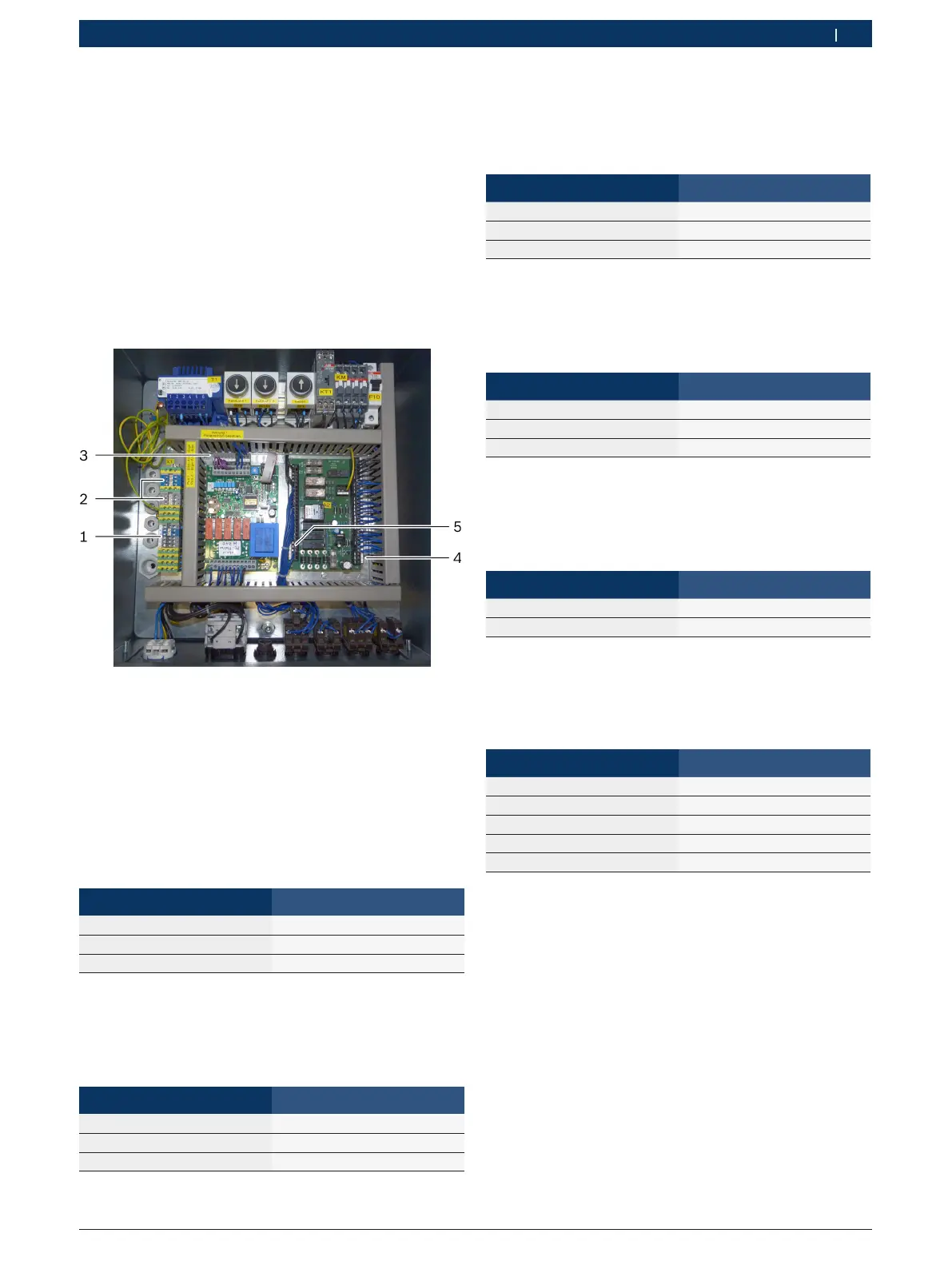

Fig. 9: Collegamenti elettrici nell'unità di comando
1 Alimentazione di rete
2 Illuminazione guida di accesso
3 Potenziometro 1 e 2
4 Barriera fotoelettrica 1
5 Barriera fotoelettrica 2
Potenziometro 1 (guida di accesso 1)
Far passare i cavi per il potenziometro 1 attraverso
un piccolo scarico della trazione e collegarli in posi-
zione (3).
Cavo Morsetto
Marrone 3
Bianco 4
Verde 5
Potenziometro 2 (guida di accesso 2)
Far passare i cavi per il potenziometro 2 attraverso
un piccolo scarico della trazione e collegarli in posi-
zione (3).
Cavo Morsetto
Verde 6
Bianco 7
Marrone 8
Barriera fotoelettrica 1
Far passare il cavo per la barriera fotoelettrica 1
attraverso un piccolo scarico della trazione
e collegarlo in posizione (4).
Cavo Morsetto
Marrone 1
Blu 2
Nero 3
Barriera fotoelettrica 2
Far passare il cavo per la barriera fotoelettrica 2
attraverso un piccolo scarico della trazione
e collegarlo in posizione (5).
Cavo Morsetto
Marrone 64
Blu 65
Nero 66
Illuminazione guida di accesso
Far passare i cavi per l'illuminazione guida di accesso
attraverso quattro piccoli scarichi della trazione e
collegarli in posizione (2).
Cavo Morsetto
Nero Grigio (fase)
Nero Blu (conduttore neutro)
Alimentazione di rete
Far passare il cavo per l'alimentazione di rete attra-
verso il grande scarico della trazione e collegarlo in
posizione (1).
Cavo Morsetto
Fase L1 Grigio (L1)
Fase L2 Grigio (L2)
Fase L3 Grigio (L3)
Conduttore neutro Blu (N)
Conduttore di protezione Giallo-verde (PE)
Conduttore di protezione
Controllare il conduttore di protezione.
